С учетом опыта русско-японской войны интерес к осветительным артиллерийским снарядам значительно возрастает практически во всех промышленно развитых странах мира, что и определило достаточно большой объем работ по усовершенствованию их конструкции и принципа действия.

Итак, какие же требования (обусловленные, прежде всего, тактическим применением) были предъявлены на тот период к осветительным артиллерийским снарядам? Эти требования тем более интересны, что сохраняют актуальность и в наши дни.

Для стрельбы осветительными снарядами должны были применяться штатные (обычные) артиллерийские орудия с использованием стандартных таблиц стрельбы. Для выполнения этого требования необходимо, чтобы осветительные снаряды по форме, массе и распределению масс не отличались от боевых снарядов того же калибра. Выполнение этого требования было также связано с рациональной конструкцией непосредственно осветительного элемента и оптимальным способом укладки его внутри снаряда.

«Родственно» близки осветительным и сигнальным снарядам были снаряды для фейерверков. На гравюре А. Шхонебека запечатлен фейерверк, организованный по приказу Петра Первого 12 февраля 1697 г. в честь завоевания Азова. Кстати, сам царь Петр не без успеха разрабатывал пиротехнические составы цветного огня.

Наиболее приоритетными требованиями к осветительному снаряду являются длительность и яркость освещения максимально возможной площади; при этом в качестве меньшего предела для подлежащей освещению площади принималась площадь, равная или чуть больше 1 км² (примерно соответствовала размерам батальонного участка для ночных действий в обычных условиях). Необходимо отметить, что между длительностью и яркостью освещения данной площади всегда существовали серьезные противоречия. Так, для обеспечения максимально возможной длительности требуется наибольшая высота срабатывания (подрыва) снаряда. Однако высоту срабатывания необходимо определять также с учетом яркости освещения. В отношении освещенности требовалось, чтобы наблюдатель, находящийся на расстоянии 1,5-2,5 км от освещаемой цели, мог бы ее отчетливо видеть в бинокль или в стереотрубу в течение нескольких десятков секунд.

Следующим требованием к осветительным снарядам является надежность (безотказность) его действия независимо от длительности его хранения, в том числе и в полевых условиях. Это зависело в основном от герметичности снаряда, исполнительных систем, характеристик и свойств зажигательного и осветительного составов. Неслучайно в период между русско- японской и Первой мировой войнами в разных странах отработали и запатентовали ряд новых осветительных пиротехнических составов.

Осветительный (или, как говорили раньше, «светящий») состав, прежде всего, должен был при горении давать белый свет большой силы, при этом для обеспечения чистоты и однородности света горение не должно было сопровождаться дымообразованием и искрением. Также для обеспечения безопасности осветительных составов в процессе изготовления, при транспортировании и хранении требовалось, чтобы они имели низкую степень чувствительности к ударным нагрузкам и не обладали взрывчатыми свойствами.

Осветительный состав представляет собой механическую смесь окислителя, горючего и небольшого количества различных добавок. Суммарное количество окислителя и горючего в осветительных составах обычно составляет 85-90%, количество горючего в некоторых осветительных составах до 70%. В качестве окислителя, обеспечивающего горение состава, используются вещества, богатые кислородом, – нитраты (азотнокислый барий Ba(NO 3) 2), хлораты (хлорноватокислый барий Ва(СIO 3) 2), перхлораты (перхлорат калия KСIO 4), перекиси (перекись бария ВаO 2) и т.д. Горючее – металлы в порошкообразном состоянии (в основном алюминий, магний, а также их сплавы или смеси), сера или вещества богатые углеродом (древесный уголь, ламповая сажа, молочный сахар и т.д.). Добавки предназначены для связывания отдельных частей и для лучшего прессования смеси. В качестве связующих добавок (цементаторов) применяются смолы (шеллак, канифоль, идитол), парафин, церезин, олифа и др. Для повышения световых показателей составов в них часто вводят небольшое количество так называемых пламенных добавок, которые могут увеличить светоотдачу на 15-20%. В основном для этой цели употребляются натриевые соли, например, фтористый натрий, криолит, а также фтористый барий.

С целью уменьшения пыления составов, содержащих тонкоизмельченные компоненты (алюминиевую пудру), в некоторых случаях к ним добавляют жирующие вещества. В качестве таких технологических добавок применяют различные масла. Введение жирующих веществ способствует также увеличению стойкости составов при хранении. Для защиты металлических порошков от коррозии и замедления горения в составы вводят иногда и такие вещества, как стеариновую кислоту или стеараты металлов.

В качестве требования, которое было направлено на удешевление конструкции, выделялось следующее: для изготовления осветительного снаряда надлежало использовать корпуса боевых снарядов типа шрапнелей и им подобных.

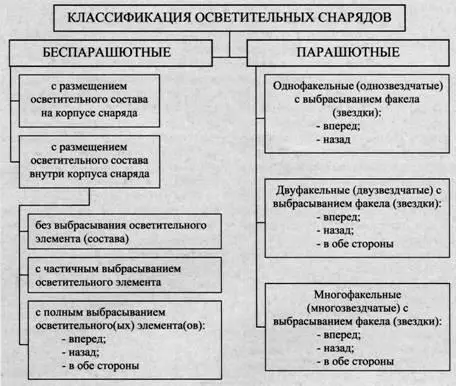

Наиболее полно перечисленным требованиям отвечали осветительные снаряды парашютного типа. Особенности конструктивных схем и принцип действия данных снарядов мы опишем далее, а сейчас целесообразно рассмотреть классификацию осветительных артиллерийских снарядов (см. схему).

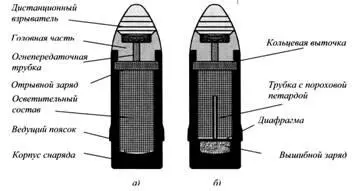

Беспарашютный снаряд с размещением осветительного состава внутри корпуса:

а) без выбрасывания осветительного элемента; б) с частичным выбрасыванием осветительного элемента.

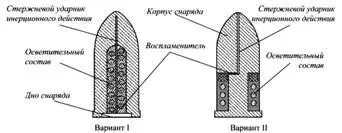

Проекты осветительных снарядов Э.Б. Тубини (Великобритания, 1900 г.).

В соответствии с представленной классификацией первые образцы осветительных снарядов («светящее ядро», «ядро Рейнталя») относятся к беспарашютным. Известно, что некоторые образцы таких снарядов просуществовали без изменения практически до начала XX в., хотя предложения по их усовершенствованию подавались неоднократно. Так, в 1900 г. Энтони Б. Тубини (Anthony В. Tubini) в Англии предложил осветительный снаряд в нескольких вариантах.
