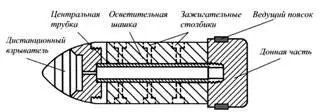

Беспарашютный снаряд с осветительным составом на наружной поверхности.

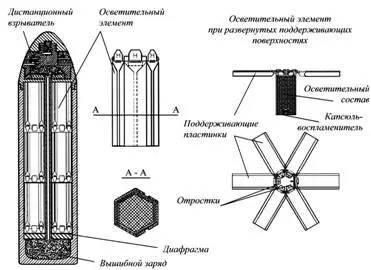

Германский беспарашютный снаряд с осветительными элементами (фирма «Крупп», Германия, 1910 г.)

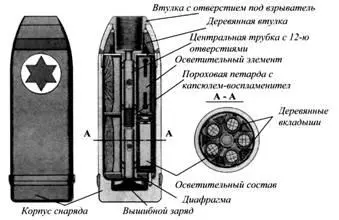

Английский беспарашютный снаряд с осветительными элементами.

Изготовление данного состава, основанное на способности этих металлов образовывать сплавы большой хрупкости, было предложено в 1889 г. германской фирмой «Алюминиум унд Магнезиум Фабрик» и оказалось достаточно распространенным то время. По мнению фирмы, преимущество этого способа состояло, прежде всего, в относительной легкости получения тончайшего порошка смеси алюминия и магния. Кроме того, полученная смесь оказывалась более стойкой в отношении влажности и окислителей, а это было весьма существенно для получения безопасных составов, которые могли храниться длительный период.

Но алюминиево-магниевые составы имели и недостатки. Одним из них являлась их дороговизна. Именно это обстоятельство во время Первой мировой войны, когда осветительные составы расходовались в огромном количестве, заставило спешно изыскивать и применять для снаряжения факелов многочисленные суррогатные «неметаллические» составы. В качестве примера можно отметить разработки германской фирмы «Гека-Верке», которая в осветительных составах вместо алюминия и магния использовала различные смолы в твердом виде. Общий прием изготовления этих составов состоял в том, что смесь смолы с азотнокислыми солями щелочных земель и азотнокислым барием слегка перемешивали с прибавлением небольшого количества хлороформа, уксусного эфира, ацетона или сероуглерода. Полученную массу прессовали в корпуса факелов различных размеров и формы.

Особенностью конструкции описанного снаряда является также то, что диаметр диафрагмы был меньше диаметра каморы снаряда. Это сделано для того, чтобы пороховые газы, образовавшиеся при сгорании вышибного заряда в процессе движения диафрагмы, получали доступ к осветительным элементам и, «омывая» их, одновременно инициировали капсюли-воспламенители всех осветительных элементов снаряда.

Отметим, что диафрагма в этой конструкции ничем не удерживалась от боковых перемещений, что в служебном обращении могло привести к неисправному выбрасыванию осветительных элементов. Кроме того, сборка данного снаряда была сложнее, чем, скажем, диафрагменной шрапнели, так как требовалось удерживать (дополнительно фиксировать) несущие поверхности осветительных элементов в сложенном состоянии.

Видимо, именно эти обстоятельства уже в 1912 г. заставили специалистов фирмы «Крупп» видоизменить в конструкции других осветительных снарядов устройство осветительных элементов. Более подробно мы их рассмотрим, когда пойдет речь об осветительных парашютных снарядах.

Интересно, что в 1910 г. фирма «Крупп» представила и «5,3-см бомбовое орудие» – по сути, миномет с надкалиберной миной (снова – учет опыта русско-японской войны). А за год до этого эссенский конструктор Карл Визер запатентовал конструкцию надкалиберной мины со сферическим корпусом, указав, что это снаряд может быть «разрывным, осветительным, зажигательным».

Англичане во время Первой мировой войны для стрельбы из различных артиллерийских орудий применяли беспарашютные снаряды, снаряженные осветительными элементами. В конструкции английских снарядов, в отличие от германских, центральная огнепередаточная трубка имела внутри специальную промежуточную пороховую петарду с капсюлем-воспламенителем, которая после срабатывания дистанционного взрывателя воспламенялась, передавала форс огня на вышибной заряд и одновременно гарантированно зажигала осветительный состав всех элементов. Одновременность воспламенения всех элементов обеспечивалась тем, что в центральной трубке имелось несколько равномерно расположенных отверстий, которые стыковались со специальными пазами (нарезами) на корпусах осветительных элементов. Фиксация определенного положения осветительных элементов относительно центральной трубки достигалась еще и тем, что в промежутках между внутренней поверхностью корпуса снаряда и корпусами элементов устанавливались деревянные вкладыши треугольной или трапецеидальной формы.

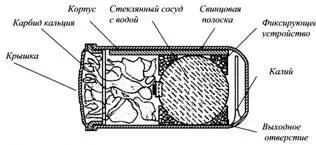

Артиллерийский осветительный снаряд непиротехнического типа «морской факел».

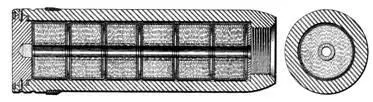

Конструкция осветительного снаряда, предложенная в 1918 г. сотрудником Франкфортского арсенала капитаном Н.М. Brayton (США), показывает одно из преимуществ беспарашютной схемы – более полное использование объема каморы снаряда.

Свой вариант «морского факела» запатентовал в 1906 г. американец W. Rose («Марин Торч Компани») – в корпусе оперенного снаряда размещался заряд карбида кальция, при взаимодействии которого с водой выделялся ацетилен, горевший на воздухе ярким пламенем.

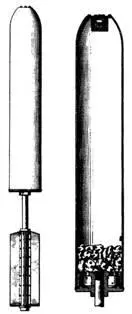

100-мм унитарный выстрел с осветительным беспарашютным снарядом СБ-55.

Говоря о беспарашютных осветительных снарядах, необходимо рассказать еще об одном пути их создания и практического применения. Рассмотрим конструкцию осветительных снарядов непиротехнического типа – так называемых «морских факелов», которые в разное время предлагались для освещения целей на море.
