Александр Кириндас

«Сталинец 60» относился к типу мощных буксирующих тракторов и предназначался, главным образом, для работы в сельском хозяйстве. Он стал, по сути, метризованной копией американского трактора «Sixty», отличаясь от него производственным исполнением и конструктивным оформлением некоторых узлов и агрегатов.

Самым характерным визуальным отличием С-60 от «Sixty» было отсутствие массивного металлического тента на стойках, закрывающего всю машину. Поскольку испытания американского трактора показали низкую надежность конструкции сплошного металлического тента, от него отказались, решив применить складной матерчатый тент с металлическим каркасом. Правда, конструкция складного тента также оказалась не самой удачной, и на большой части тракторов его либо снимали, либо вовсе не ставили.

Карбюраторный двигатель трактора С-60, устанавливавшийся в передней части рамы, по своей архитектуре был подобен тихоходным (с большим крутящим моментом) моторам заключительного периода Первой мировой войны. Для своего времени этот двигатель отличался легким запуском и высокой надежностью, однако, скорее как дань традициям, располагался открыто для обеспечения удобного доступа к агрегатам при ремонтах. Для пуска мотора трактористу следовало встать на левую гусеницу и вручную провернуть маховик ломиком, – крутить до изнеможения ручку стартера не требовалось. В наши дни с точки зрения техники безопасности такая схема запуска (ломиком за маховик) вряд ли может считаться безопасной.

Двигатель имел индивидуально укрепленные шпильками на картере литые цилиндры с водяными рубашками и отъемными индивидуальными головками, на которых размещались клапанные механизмы с декомпрессорами.

Двигатель трактора С-60.

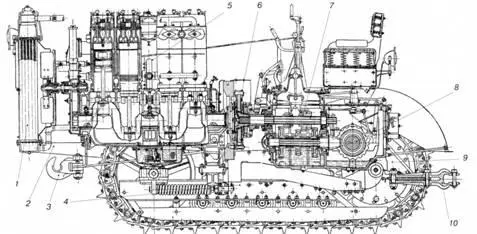

Продольный разрез трактора С-60.

1 – радиатор; 2 – рама; 3 – передний крюк; 4 – тележка; 5 – двигатель; 6 – муфта сцепления; 7 – коробка передач; 8 – фрикцион гусеницы; 9 – передача на ведущие колеса; 10 – буксирное приспособление.

Основным топливом для двигателя служил лигроин – продукт переработки нефти, занимающий промежуточное место между керосином и бензином. В 1920-1930 гг. лигроин вырабатывался главным образом в качестве моторного топлива для тракторов, но позднее, в связи с переоснащением тракторного парка дизельными двигателями, он утратил свое значение. Лигроин по сравнению с бензином отличался худшей испаряемостью, поэтому для пуска и прогрева двигателя следовало применять бензин, который подавался из специального бачка. На американских тракторах разных выпусков ставили как отдельный бачок емкостью до 20 л, так и общий с основным топливным (в этом случае бак разделялся перегородкой на две неравные части). На С-60 решили использовать индивидуальный расходный бачок.

Применение керосина в жару или бензина как основного топлива не допускалось, а точнее, прямо запрещалось инструкциями. Однако двигатели могли работать (в первом случае – со снижением ресурса, а во втором, кроме того, и с неудовлетворительной экономичностью) и на этих топливах, лишний раз подчеркивая высокую надежность продукции компании «Катерпиллер» (Caterpillar) даже при нарушении правил эксплуатации.

Массивный топливный бак на С-60 располагался с левой стороны рядом с сиденьем тракториста, хотя на американском тракторе допускалось как правое, так и левое расположение топливного бака (у тракторов, работающих на транспорте, топливный мог размещаться справа, а на сельскохозяйственных – слева). Такое размещение баков обеспечивало водителю удобство наблюдения за дорогой или возможность видеть борозду на пахоте. У нас для всех «Сталинцев 60» приняли размещение бака с одной стороны.

Из основного бака топливо принудительно подавалось в расходный бачок, а из него самотеком поступало в карбюратор с восходящим потоком смеси. Степень ее подогрева выхлопными газами могла регулироваться в широких пределах в соответствии с диапазоном изменения внешних температур воздуха. На «Sixty» поступающий в карбюратор воздух проходил очистку в сетчато-масляном (с центробежной предварительной ступенью) воздухоочистителе «Помона», который состоял из двух частей. Нижняя часть представляла собой емкость с маслом, а верхняя часть – цилиндр, к которому подходила воздуховодная труба. В верхней части воздухоочистителя находилось колено, соединяющее его с карбюратором. Подвод подающей трубы был устроен таким образом, что содержащиеся в нем частицы под действием центробежных сил отбрасывались к стенкам и падали вниз в масло. В верхней части очистителя находились две сетки с помещенной между ними смятой тонкой проволокой или металлической стружкой. Пройдя грубую очистку от крупных частиц, воздух поступал в сетчатую часть фильтра, где оставались мелкие частицы. Для трактора С-60 решили применить аналогичный воздухоочиститель модели «Вортокс».

Для поддержания постоянной частоты вращения двигателя при значительном изменении нагрузки в процессе работы служил центробежный регулятор прямого действия.

Тракторы «Sixty» и С-60 комплектовались магнето различного типа, но основным для поступавших в нашу страну американских тракторов было магнето «Эйземана» типа GV-4 правого вращения, а для отечественного трактора – типа «Сцинтилла» выпуска завода АТО.

Система смазки коренных и шатунных шеек коленчатого вала, нижних шатунных подшипников была принудительной. Стенки цилиндров, поршневые пальцы, подшипники кулачкового валика, кулачки и толкатели смазывались разбрызгиванием. Для смазки двигателя масло через сапун подавалось в коробку распределительных шестерен, и, омывая шестерни, стекало в поддон картера. В поддоне располагался насос, который подавал масло в масляную камеру. Далее по трубкам оно подводилось к коренным шейкам и подшипникам коленчатого вала, а также к манометру, откуда шло к шатунным шейкам. Затем масло выдавливалось из них, разбрызгивалось по картеру и попадало на стенки цилиндров, поршневые пальцы, толкатели, подшипники распределительного валика и его кулачки, смазывало их и стекало через сетчатый фильтр в поддон.
