Несмотря на проведенную доработку, осуществленную в ОКБ-15 под руководством Б.Г. Шпитального, на последующих опытных образцах танка ИС-7 от использования 7,62-мм пулеметов ШКАС и 14,5-мм пулемета КПШ (зенитного)отказались.

Помимо 7,62-мм пулеметов РП-46, исполняющий обязанности начальника ГБТУ ВС генерал-майор инженерно-танковой службы Г.В. Павловский предложил использовать на танке ИС-7 пулемет СГ калибра 7,62 мм, рекомендованный в то время ГАУ ВС и ГБТУ ВС для вооружения образцов бронетанковой техники. СГ обеспечивал длительную непрерывную стрельбу в количестве 500 патронов и был проверен в условиях войсковой эксплуатации (в пехоте). Он имел ленточное питание (правое), рассчитанное на стрельбу обычным винтовочным патроном, экстракцию стреляных гильз влево и мог крепиться в установке под любым углом поворота вокруг оси канала ствола (что обеспечивало возможность изменять направление питания пулемета и экстракции гильз). В дальнейшем предполагалась модернизация пулемета в направлении создания второго типа с левым питанием и правой экстракцией.

223* ЦАКБ MB должен был представить ЛКЗ 130-мм пушку С-70 с двум я кронштейнами, рассчитанными для установки как 7,62-мм, так и 14,5-мм пулеметов.

Исполнительная турель для испытания приводов дистанционной спаренной пулеметной установки танка ИС-7 («Объект 260»).

Однако на техническом совещании в ОГК ЛКЗ по вопросу установки пулеметного оружия калибров 14,5 мм и 7,62 мм на артсистеме С-70 для танка ИС-7 («Объект260»), состоявшемся 31 октября 1946 г., предпочтение все же было отдано 7,62-мм пулемету РП-46. При требуемом размещении вооружения пулемет РП-46 по сравнению с СГ отличался более надежной работой автоматики (экстракция гильз), а его боевые и эксплуатационные характеристики были аналогичны пулемету П.М. Горюнова.

Пулеметы РП-46 предполагалось устанавливать на амортизаторах, оснастить их электроспуском и механизмом перезаряжания. Все необходимые переделки пулемета в соответствии с общей компоновкой установки пулеметного вооружения осуществлял НИИСПВА MB, руководствуясь ТТТ, выданными Управлением стрелкового вооружения ГАУ ВС.

Монтаж спаренного 14,5-мм крупнокалиберного пулемета КПВ-44 предусматривалось производить над орудием с разворотом его от нормального положения на 80". На пушке пулемет крепился жестко, без амортизаторов, с обеспечением регулировки мест его крепления для выверки оси канала ствола пулемета с осью пушки. Возможность разборки внутренних частей пулемета КПВ-44 для осмотра и чистки его без демонтажа с мест крепления обеспечивалась за счет выфрезеровки в казеннике пушки С-70 специального паза (не глубже паза, предназначавшегося для установки механизма продувки). Взвод и перезарядка спаренного пулемета КПВ-44 осуществлялись вручную – за имевшуюся ручку перезаряжания (штатную); для производства выстрела устанавливался электроспуск.

КПВ-44 имел ленточное питание (емкость ленты от 50 до 100 патронов), лента – металлическая, отделяющаяся звеньями после 10 выстрелов. В боекомплект к спаренному пулемету КПВ-44 входили 700 патронов. Стреляные гильзы должны были собираться в гильзоулавливатель емкостью на 250 патронов, а отработанные ленты – в специальные ящики (лентоулавливатели).

Для стрельбы из пулемета предполагалось использовать штатный прицел пушки и электромагнитный и механический спусковые механизмы. Кнопка электромагнитного спуска должна была совмещаться с кнопкой электроспуска пушки, ауправление механическим спусковым механизмом – выведено на рукоятку механизма поворота башни.

Выделяемые при стрельбе из пулемета и пушки пороховые газы предполагалось отсасывать из башни (была поставлена задача по проработке вентиляции боевого отделения) или минимизировать их концентрацию за счет герметизации самого пулемета КПВ-44.

Проект и рабочие чертежи спаренной установки артсистемы С-70 и 14,5-мм пулемета КПВ-44 ОГК филиала Опытного завода №100 и ЛКЗ выпустил к концу 1946 г.

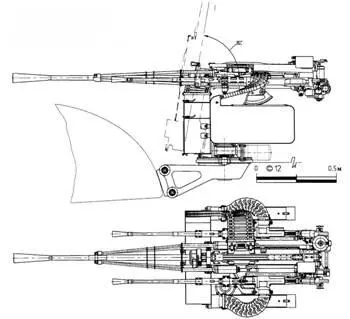

Строенная установка пулеметов КПВ-44 и РП-46 для танка ИС-7 («Объект 260»). Проект.

При использовании 14,5-мм пулемета КПВ-44 в составе дистанционно управляемой зенитной установки предполагалось применение пружинных амортизаторов, механизма автоматической перезарядки и электроспуска. Разработку механизма электроперезарядки и электроспуска также выполнял НИИСПВА MB в соответствии с общей компоновкой всей дистанционной и спаренной установки ОГК ЛКЗ и по ТТТ, выданным им Управлением стрелкового вооружения ГАУ ВС. Для уравновешивания зенитной установки относительно оси цапф по мере расхода патронов надлежало изучить вопрос о возможности компенсации неуравновешенности за счет экстрактируемых гильз.

Необходимо отметить, что ТТТ, выданные Управлением стрелкового вооружения ГАУ ВС на разработку механизма электроспуска и перезарядки пулеметов РП-46 и КПВ-44, предусматривали создание для обоих пулеметов как электромеханической, так и электропневматической перезарядки.

Одновременно Управление стрелкового вооружения ГАУ ВС (начальник – генерал-майор инженерно-артиллерийской службы Дубовицкий) в соответствии с постановлением Совета Министров СССР №1540-687 от 10 июля 1946 г. разработало для танка ИС-7 новые ТТТ для создания зенитно-пулеметной установки с дистанционным управлением под 7,62-мм и 14,5-мм пулеметы. 6 ноября 1946 г. эти ТТТ для согласования были разосланы в Министерство транспортного машиностроения, НТК ГБТУ ВС, Техническое управление Министерства вооружения и ЛКЗ.

Разработка установки нового пулеметного вооружения танка ИС-7 велась уже применительно к башне новой конструкции, к изготовлению опытного образца которой Ижорский завод приступил в ноябре 1946 г. 224*

Согласно ТТТ, данная зенитно-пулеметная установка предназначалась для стрельбы по воздушным и наземным 225* целям. Стрельба из установки должна была вестись с пульта управления командира танка с использованием синхронного электропривода и прицела (по наземным целям – перископического, по воздушным – коллиматорного типа), связанного с пулеметами. Углы наводки по вертикали составляли от -7 до +80° (в секторе ±45° по курсу башни – от 0 до +80°), по горизонтали – 360°. Наводка пулеметов по вертикали осуществлялась с помощью поворота рукоятки прицела в вертикальной плоскости, а по горизонтали – поворотом подвижного основания люка командира. При этом электроприводы установки в двух плоскостях должны были быть независимыми друг от друга и иметь кнопочное включение. Скорость наводки установки должна была изменяться в пределах от 0,25 до 25 град./с, с возможностью ее увеличения до 60 град./с.
