Введение в прицел поправок по дальности осуществлялось с помощью маховичка определения дальностей, воздействующего на перемещение сетки прицела с учетом вносимой поправки. Кроме этого, в поле зрения дальномера предполагалось иметь шкалу с легко читаемыми значениями измеряемой дальности.

Входные призмы дальномера закрывались защитными стеклами, для которых предусматривалась очистка от пыли и грязи, а также электрообогрев для предотвращения запотевания.

Прицел-зеркалка сочетала в себе смотровой блок и телескопический прицел-бинокль, который крепился на цапфах и имел возможность качания в вертикальной плоскости. Оптические характеристики смотрового блока соответствовали характеристикам смотрового прибора МК-4. Бинокль имел шестикратное увеличение и поле зрения от -10 до +1 Г.

Пользование биноклем и смотровым блоком предполагалось без изменения положения глаз наблюдающего за счет перемещения бинокля вниз и постановки зеркала на уровне окуляров. При этом зеркало на своей отражающей поверхности имело риски (деления), позволявшие осуществлять наводку основного оружия (для этой цели зеркало имело возможность регулировки по углу наклона при выверке его по основному прицелу).

К созданию комплекса приборов ночного видения для танка ИС-7 привлекли НИИ-801 (директор — Е.И. Скляров, г. Москва) и ВЭИ им. В.И. Ленина.

На танке предполагалось установить два прибора ночного видения: один у механика-водителя для ночного вождения, второй — у командира для наблюдения за местностью, отыскания целей и ведения стрельбы из пушки и пулеметов.

К прибору ночного видения механика-водителя предъявлялись следующие требования:

— возможность наблюдения и четкого распознавания предметов на расстоянии от 1 до 50 м;

— поле зрения не менее 30“ и увеличение в пределах от 1 до 1,5 х ;

— изображение предметов и местности на экране диаметром 100–120 мм.

Прибор ночного видения командира должен был удовлетворять следующим требованиям.

В качестве прибора наблюдения:

— возможность наблюдения и четкого распознавания предметов на расстоянии от 5–7 до 100–120 м;

— иметь поле зрения не менее 20–25" и увеличение в пределах от 1 до 1,5 х ;

— изображение предметов и местности на экране диаметром 100–120 мм.

В качестве прибора для отыскания целей и прицеливания:

— возможность распознавания предметов площадью 2 м² на расстоянии от 120 до 600–700 м;

— иметь поле зрения не менее 8° и увеличение в пределах от 2,5 до 4 х ;

— иметь в поле зрения неподвижное перекрестие для визирования обнаруженных целей;

— гарантировать видимость выпускных патрубков танков без подсветки на расстоянии не менее 1 км.

Кроме того, конструкция прибора ночного видения командира танка должна была обеспечивать быстрый перевод его из состояния режима наблюдения в режим для ведения стрельбы и обратно.

Питание приборов ночного видения осуществлялось от бортовой сети танка напряжением 24±2 В, при этом потребляемая мощность не должна была превышать 1 кВт при их одновременной работе. Преобразователи высокого напряжения для каждого прибора должны были монтироваться в одном блоке минимальных размеров.

Для подсветки местности при вождении танка предполагалась установка двух фар с инфракрасными фильтрами диаметром не более 250 мм с возможностью использования их в качестве источника видимого света при обычном освещении дороги.

Для подсветки целей при применении командирского прибора ночного видения планировалось установить на крыше командирской башенки одну фару диаметром 300–350 мм.

Все электрические кабели, используемые в оборудовании приборами ночного видения, подлежали экранировке с целью исключения помех радиоприему и оснащению соединительными колодками для быстрого монтажа и демонтажа приборов.

Вопросы, связанные с разработкой ПУВ «Штурм», радиолокационного дальномера и комплекта приборов ночного видения, на ЛКЗ курировал ведущий инженер-конструктор И.Б. Берлин; за создание прицелов со стабилизированной линией прицеливания, прицела-зеркалки и оптического дальномера отвечал ведущий инженер-конструктор Г.Я. Андандонский.

Силовой установкой из спарки двигателей В-16Ф занимался завод № 77 Министерства транспортного машиностроения (Барнаул). Согласно ТТТ и условиям компоновки, силовая установка должна была иметь:

— возможность отбора мощности со стороны передачи газораспределения;

— установку штуцеров для отвода пара по обеим сторонам головок;

— патрубки подвода воды на водяных насосах, обращенные в сторону передачи газораспределения;

— независимую систему смазки для каждого двигателя;

— отдельную от двигателей установку масляных фильтров;

— привод к тахометру на крышках головок и на нижних картерах;

— установку электростартеров в развале блока каждого двигателя (при этом монтаж генераторов Г-73 не производился).

Помимо однопоточной механической трансмиссии с трехвальной шестиступенчатой коробкой передач, созданной в ОКБ Опытного завода № 100, кафедре танков МВТУ им. Н.Э. Баумана (г. Москва) было поручено создание планетарной трансмиссии, рассчитанной на использование в тяжелом танке массой 75 т и совместную работу с дизелем мощностью 1103 кВт(1500 л.с.) при частоте вращения коленчатого вала 2000 мин -1.

Планетарная трансмиссия должна была обеспечить танку на шоссе максимальную скорость 60 км/ч и среднюю до 35–40 км/ч, на местности — среднюю до 25–30 км/ч. Кроме того, к ней предъявлялись следующие требования:

— коэффициент использования мощности двигателя — не менее 0,8;

— диапазон передач — 10–12;

— передаточное число бортового редуктора -10-11;

— наличие автоматизированного управления с усилием на педалях и рычагах не более 6–8 кгс;

— механизм поворота должен был обеспечивать поворот машины с любым радиусом, с минимально возможной потерей линейной скорости на повороте и без переключения на низшую передачу в планетарной коробке передач;

— все агрегаты трансмиссии (мостики, сервирующие устройства и т. д.) должны крепиться на планетарной коробке передач;

— трансмиссию следовало выполнить в едином блоке с двигателем в существующих габаритах МТО.

Дизель В-16Ф.

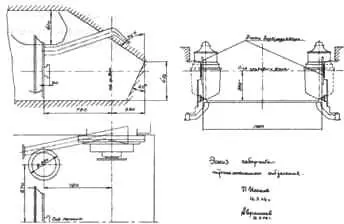

Эскиз габарита трансмиссионного отделения танка ИС-7 («Объект 260»), представленный в МВТУ им. Н.Э. Баумана для разработки планетарной трансмиссии. Март 1945 г.

Одновременно с планетарной трансмиссией, с привлечением ленинградских заводов «Электрик» (директор — Е.С. Измозик), «Электросила» им. С.М. Кирова (директор — Г.Я. Мухин) и московского завода «Динамо» (директор — И,А. Орловский), велась работа по электромеханической трансмиссии с использованием опыта создания и результатов испытаний аналогичной трансмиссии танка ИС-6 («Объект 253»), доработка, исследования и испытания которого велись параллельно. Так, в марте-апреле 1946 г. совместно с представителями завода «Динамо» танк ИС-6 («Объект 253») совершил семь выездов, в ходе которых он прошел 214 км (из них 186 км по шоссе и 28 км по грунтовой дороге). Однако из-за ряда конструктивных дефектов агрегатов электромеханической трансмиссии дальнейшие испытания были прекращены. К основным таким дефектам относились:
