Выбор ОКБ-15 MB (г. Тула), которым руководил Б.Г. Шпитальный, для разработки пулеметного вооружения танка стал не случайным. Дело заключалось в том, что на тот момент в этом конструкторском бюро была создана надежная конструкция пулеметов различного калибра с дистанционным управлением, хорошо зарекомендовавшая себя в авиации 212* .

При проектировании большое внимание отводилось созданию автономной спаренной установки пулеметов LUKAC, которая предназначалась для круговой стрельбы по наземным целям (по живой силе противника, вооруженной противотанковыми средствами) и не требовала выхода экипажа из машины.

Управление установкой (наводка и стрельба) с использованием дистанционного электропривода осуществлялось с места командира танка или наводчика. Точность наводки в горизонтальной и вертикальной плоскостях составляла ±2,5 т. д., максимальная скорость при горизонтальной наводке достигала 60 град./с, при вертикальной — 30 град./с (с плавным изменением от нулевого до максимального значения).

Для наводки спаренной установки в цель командир танка пользовался прицелом-зеркалкой, наводчик — штатным прицелом. Углы обстрела по горизонтали составляли 360°, по вертикали в секторе 240° на корму — от -7 до +45° и в секторе 120° на носовую часть корпуса — в пределах от 0 до +45°. При этом стрельба могла вестись как из двух пулеметов, так и одного из них (в боекомплект каждого пулемета входили 400 патронов).

Перезаряжание пулеметов производилось с помощью электрического приспособления автоматически при нажатии кнопки электроспусков. Система дистанционного управления имела две блокировки. Одна из них срабатывала при использовании установки с места командира — отключалось управление с места наводчика, а вторая — при открытых крышках входных люков башни (разрывала цепи электроспусков пулеметов в горизонтальном секторе ±40° на носовую часть башни).

Предполагалось оснастить спаренную установку броней, обеспечивавшей защиту от прямого попадания 7,62-мм бронебойных пуль с дальности 20 м и от мелких осколков.

Питание установки осуществлялось от бортовой сети танка напряжением 24–27 В. Потребляемая электроприводами мощность не превышала 820 Вт. Масса установки — не более 200 кг.

К изготовлению трех комплектов электроприводов для дистанционного управления спаренной установкой привлекли ВЭИ им. В.И. Ленина МЭП (директор — А.Ф. Костров, г. Москва).

Зенитный 14,5-мм пулемет КПШ монтировался на штыревой установке, крепившейся на вращающемся погоне входного люка наводчика. Он предназначался как для стрельбы по воздушным, так и по наземным целям. Согласно ТТТ, зенитно-пулеметная установка должна была вращаться плавно, без заеданий за рукоятки пулемета, и обеспечивать ведение огня со штыря при закрепленном погоне и с погона при закрепленном штыре. Суммарное усилие на рукоятках пулемета при вертикальной и горизонтальной наводке не должно было превышать 5 кгс. Предполагалось уравновешивание ЗПУ с размещенными и закрепленными на ней пулеметом и магазином-коробкой с боекомплектом 50 патронов, причем расход патронов не должен был сказываться на уравновешивании установки при любом ее положении. Для сбора стреляных гильз и звеньев пулеметной ленты предусматривался быстросъемный гильзоулавливатекль. Общая масса установки — не более 75 кг.

Углы вертикальной наводки ЗПУ находились в пределах от -5 до +85°, горизонтальной — 360°. При стрельбе использовался коллиматорный прицел К-8Т, в походном положении закрывавшийся металлическим футляром.

Для походного положения и крепления ЗПУ поворачивалась на 90°, при этом одним из требований являлось отсутствие выступающих частей пулемета в проеме входного люка. При необходимости установка должна была быстро приводиться в походное положение, а также легко сниматься с погона люка. Время, затрачиваемое на обратную постановку ЗПУ, не должно было превышать 5 мин.

За установку вооружения в танке ИС-7 от ЛКЗ и филиала Опытного завода № 100 отвечали начальники групп вооружения Г.Н. Рыбин (ОГК) и А.С. Шнейдман (ОКБ).

Большое внимание при разработке вооружения танка также уделялось системе управления огнем. Первые образцы приборов управления огнем (электроприводы поворота башни с плавным регулированием скорости, командирская система целеуказания) Опытный завод № 100 спроектировал и изготовил еще в 1945 г. Однако дальнейшая систематическая проработка задач по управлению огнем современного тяжелого танка привела к созданию автоматизированной системы управления огнем, комплексно решавшей все задачи управления огнем башни с орудием большого калибра.

Тщательная проработка агрегатов и систем управления огнем потребовала от конструкторов ОКБ более фундаментальных знаний в области точного машиностроения и точной электромеханики. Кроме того, существовавшая номенклатура специализации лабораторий оказалась недостаточной для решения поставленных вопросов. Поэтому наряду с привлечением специалистов профильных организаций было принято решение о создании на филиале Опытного завода N9100 научно-исследовательской лаборатории танковой автоматики.

Система управления огнем танка ИС-7 включала:

— автоматизированный прибор управления выстрелом (ПУВ), именовавшийся «Штурм»;

— систему амплидинных электроприводов поворота башни и подъема пушки со следящими системами командирского управления;

— радиолокационный дальномер;

— автоматизированную систему пулеметной защиты танка;

— приборное оснащение (прицелы и проборы наблюдения).

Создание четырех комплектов автоматизированного управления наводкой башни и пушки поручалось ВЭИ им. В.И. Ленина МЭП. От ЛКЗ за это направление отвечали инженер И.А. Мадера и начальник группы электрорадиооборудования А.В. Сердюков.

211* Только в работе над проектом участвовало двенадцать НИИ и двадцать заводов, входящих в состав десяти министерств.

212* Принятый к этому времени на вооружение 7,62-мм пулемет СГ не был приспособлен для танковой установки с дистанционным управлением, поскольку не имел электроспускового механизма и приспособления для электрической или электропневматической перезарядки.

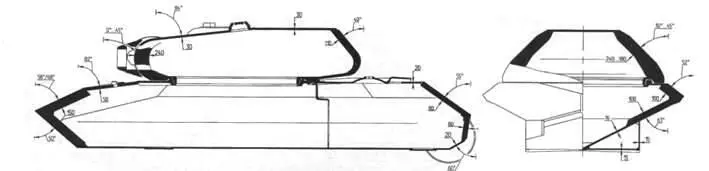

Схема броневой защиты танка ИС-7 («Объект 260»). Проект, сентябрь 1945 г.

В состав схемы электропривода, согласно ТТТ, входили: система командирского целеуказания в вертикальной и горизонтальной плоскостях (при выключенной системе стабилизации); блокировка системы управления основным оружием от командира и наводчика; блокировка системы механизированного заряжания.
