4/12/7/Д/Ж: 4 — тактность; 12 — число цилиндров; V — образное расположение цилиндров: Д — дизель: Ж — жидкостная система охлаждения.

Общее руководство работами по созданию танка возлагалось на главного конструктора завода Ж.Я. Котина.

Танк ИС-7 «Объект 260», технический проект которого был принят за основу для изготовления опытных образцов, по своему техническому исполнению находился на уровне будущих требований к тяжелым танкам и являлся перспективной боевой машиной, созданной на основе результатов оценки опыта Великой Отечественной войны.

Основными идеями, заложенными в конструкцию этого танка, являлись:

— высокая броневая защита корпуса и башни, защищавшая от стрельбы в упор бронебойными снарядами пушек перспективной танковой и противотанковой артиллерии, в сочетании с относительно малой боевой массой танка при правильно выбранных бронестойких формах;

— мощное артиллерийское и пулеметное вооружение, обеспечивавшее действительный прицельный огонь сходу;

— высокая максимальная скорость движения в сочетании с общей высокой маневренностью.

Для решения поставленных задач в конструкцию машины был введен ряд совершенно новых элементов, обеспечивавших ей превосходство над всеми имевшимися на тот момент типами танков — как отечественных, так и зарубежных.

Поперечный профиль корпуса танка имел оригинальную клиновидную форму, наиболее рациональную из всех существовавших по бронестойкости при минимальной массе погонного метра профиля. Верхняя лобовая часть корпуса, выполненная в виде оригинального двухскатного броневого узла, была наиболее бронестойка. Дифференцированное бронирование бортов корпуса по высоте обеспечивало защиту в соответствии с переменной снарядной нагрузкой при его обстреле в условиях танкового боя.

При наличии высокой бронестойкости броневые листы корпуса имели относительно небольшие толщины за счет их расположения под удачными конструктивными углами от вертикали. С использованием аналогичного подхода к бронестойкости была выполнена компоновка башни машины.

В состав вооружения танка входили:

— мощная 130-мм танковая пушка С-70 конструкции ЦАКБ, дульная энергия которой почти в 2 раза превышала дульную энергию 122-мм танковой пушки Д-25Т серийного ИС-3;

— мощное пулеметное вооружение, обеспечивавшее эффективную защиту от пехоты противника при круговом обстреле на близких дистанциях (количество пулеметов возросло почти в 3 раза по сравнению с танком ИС-3).

Действительный прицельный огонь сходу обеспечивался вводом механизмов точности стрельбы, скорострельность и маневренность огня — за счет применения автоматики и механизации процесса заряжания.

В целях быстрей шей постановки на вооружение Красной Армии нового танка в машинах первой партии предполагалось устанавливать блок из двух дизелей типа В-16. Одновременно промышленностью готовился к производству мощный дизель, которым планировалось заменить спаренную установку в существовавших габаритах корпуса.

Трансмиссия танка — механическая, коробка передач — шестискоростная, с синхронизаторами, выполненная по двухвальной схеме. Для поворота использовался двухступенчатый ПМП. Принципиальная схема трансмиссии обеспечивала надежную скоростную характеристику машины при максимальном коэффициенте использования мощности двигателя.

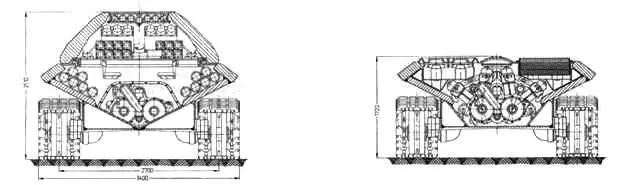

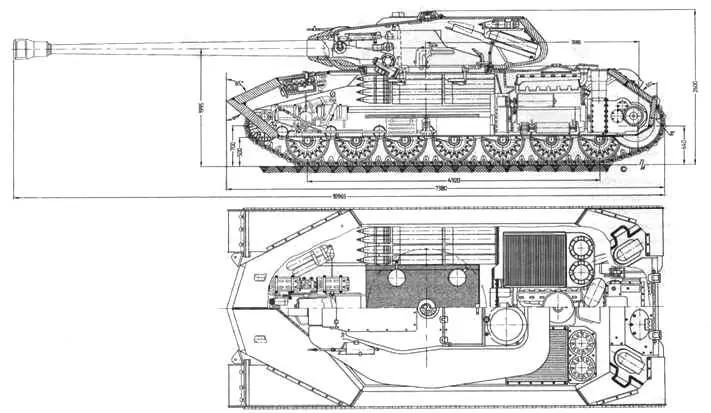

Общий вид танка ИС-7 («Объект 260»). Проект, сентябрь 1945 г.

Главный фрикцион, коробка передач и ПМП были выполнены в едином блоке с двигателями.

Для облегчения управления главным фрикционом и коробкой передач использовались гидросевоприводы.

Одновременно предприятиями НКЭП велась разработка электромеханической трансмиссии, которую предполагалось установить на одном из образцов танка вместо механической трансмиссии.

Ходовая часть машины обеспечивала высокие скорости и характеристику подрессоривания, необходимую для обеспечения условий прицельной стрельбы сходу, а применение гусенице РМШ гарантировало высокий к.п.д. на больших скоростях движения.

Электрорадиооборудование танка предусматривало наиболее полное обеспечение эксплуатационных и боевых качеств машины, таких как: пуск двигателя, работу системы охлаждения, наружное и внутреннее освещение, поворот башни, управление огнем, а также выполнение других специальных задач.

Для решения различных вопросов при создании танка ИС-7 («Объект 260») было привлечено к непосредственному участию более 40 организаций, заводов и научных учреждений 211* .

Поскольку в конструкцию танка закладывались узлы и агрегаты, до этого не применявшиеся в какой-либо боевой машине, то еще в январе- феврале 1946 г. для их разработки в ОКБ филиала Опытного завода № 100 и ОГК Л КЗ составили ТТТ и технические условия (ТУ). По личной договоренности Ж.Я. Котина их отправили для согласования во все задействованные организация и предприятия. Согласование ТТТ и ТУ по всем предстоящим работам было завершено к марту того же года.

Создание комплекса вооружения танка ИС-7 велось при непосредственном участии НИИ артиллерийского вооружения (НИИАВ) и ОКБ-15 MB, ВЭИ им. В.И. Ленина МЭП, ГОИ им. С.И. Вавилова МОП, СКБ-1 при заводе № 393 MB и НИИ-49 МСП.

НИИАВ MB (до 1946 г. — ЦАКБ Подлипки, Московская обл.) под руководством В.Г. Грабина для двух опытных образцов машины занималось разработкой и изготовлением трех 130-мм танковых пушек С-70, оснащенных гальваноспуском, системой продувки канала ствола после выстрела сжатым воздухом и механизмом заряжания.

Помимо 130-мм танковой пушки С-70, Ж.Я. Котин рассматривал вопрос об использовании в ИС-7 мощной 122-мм танковой пушки БЛ-16, создание которой велось в ОКБ-172 НКВД (начальник — Н.А. Иванов, г. Молотов, с 1957 г. — г. Пермь) еще в 1944–1945 гг. Бронебойный снаряд этой пушки массой 25 кг имел начальную скорость 1000 м/с. Особенностью пушки являлось принципиально новое решение схемы подъемного механизма, отвечавшее задачам ведения стрельбы сходу, а также механизм заряжания, обеспечивавший ей скорострельность 8-10 выстр./мин. Однако к моменту начала изготовления опытных образцов ИС-7 в 1946 г. работы по пушке БЛ-16 были заморожены. Несмотря на обращение главного конструктора ЛКЗ Ж.Я. Котина к начальнику четвертого спецотдела МВД генерал-майору В.А, Кравченко о возобновлении работ по данной артсистеме, этот вопрос так и не был решен положительно.

Согласно проекту, со 130-мм пушкой был спарен 7,62-мм пулемет LUKAC конструкции Б.Г. Шпитального; еще два аналогичных пулемета с дистанционным управлением устанавливались в специальных бронированных кожухах по обе стороны ствола пушки перед ее броневой маской. Остальные четыре пулемета LUKAC монтировались следующим образом: по два-на надгусеничных нишах корпуса в кормовой части (вели стрельбу назад, вдоль корпуса машины); два спаренных — в автономной турельной установке на корме башни. Для стрельбы по воздушным целям предполагалось использовать 14,5-мм крупнокалиберный пулемет КПШ с ручной наводкой, также конструкции Б.Г. Шпитального.
