Изнутри кабина обшивалась декоративными панелями (пол выполнялся из 5-мм фанеры, борта – из 1-мм фанеры), обшитыми повинолом. В передней части кабины устанавливались два кресла – для водителя и сопровождающего. Рабочее место водителя оборудовалось штурвалом, приборной доской и центральным пультом управления двигателем, топливной и воздушной системами. Над приборной доской, напротив кресла водителя, монтировался магнитный компас.

В двигательном отсеке размещалось все оборудование силовой установки и обогреватель. На кормовом шпангоуте на моторной раме крепился двигатель. Амфибии разных выпусков комплектовались двигателями М-11, АИ-14или М-14.

Щелевой воздушный винт, использовавшийся на амфибии, состоял из двух моноблочных винтов – основного и закрылка, расположенных друг за другом на одной втулке. Задняя кромка основного винта и передняя кромка закрылка образовывали профилированную щель. Угол установки лопасти закрылка был на 7-10' больше угла установки основного винта.

Топливная система двигателя состояла из бензобаков, фильтра, бензонасосов, топливных кранов,ручного насоса, обратного клапана, системы трубопроводов и карбюратора. Топливные баки находились в бортах, между шпангоутами №5 и №8. На каждом борту имелось по одной заливной горловине с дренажом.

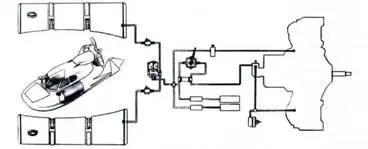

Топливная система аэросаней-амфибии А-3.

Люк, закрывавший багажник в носовой части амфибии; фонарь кабины (боковые створки открыты); рабочее место водителя.

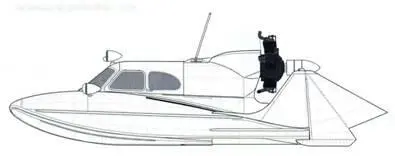

Аэросани-амфибия 2-й серии.

Аэросани-амфибия А-3 5-й серии.

Аэросани-амфибия А-3 7-й производственной серии.

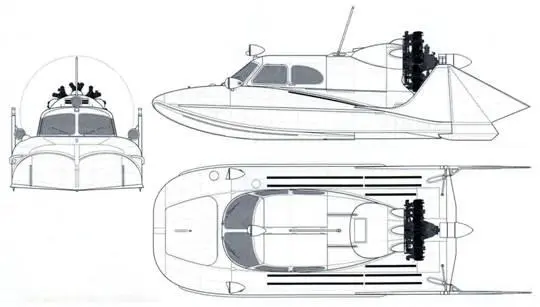

Чертеж. А. Юргенсона.

Экипаж, чел 1

Длина, мм 6110

Длина корпуса, мм 4910

Ширина, мм 2160

Высота по кабине, мм 1350

Высота по винту, мм 2175

Объем багажника, м 3 2,4

Нормальный стартовый вес, кг 1500

Максимальный стартовый вес на воде, кг 1800

Максимальный стартовый вес на снегу, кг 1900

Вес машины с экипажем, кг Около 900

Тип и марка воздушного винта Щелевой винт №10-9В

Максимальная коммерческая нагрузка, кг 650

Радиус поворота при движении по воде на скорости 40 км/ч, м 10

Радиус поворота при движении по снегу на скорости 50 км/ч, м 16

Наименьший радиус поворота, м 4-6

Максимальная скорость на снегу, км/ч 100

Максимальная скорость на воде, км/ч 65

Крейсерская скорость на снегу, км/ч 50

Крейсерская скорость на воде, км/ч 40

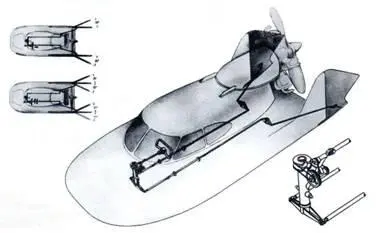

Схема управления рулями аэросаней- амфибии А-3.

Система смазки разделялась на внутреннюю и внешнюю. Внутренняя система состояла из масляного насоса, сетчатого фильтра, системы каналов и маслопроводов в деталях двигателя, а внешняя – из маслобака, сетчатого фильтра и трубопроводов.

Органы управления двигателем включали: сектор газа, кнопку заливного шприца, ручку подогревателя карбюратора, рабочую и резервную ручки воздушного крана, рычаги топливной системы.

Система воздушного запуска двигателя включала заливочное приспособление, воздушный компрессор, воздушный отстойник, прямоточный воздушный фильтр, редукционный клапан, бортовые баллоны для сжатого воздуха, трубопроводы, пусковые клапаны и электропневмоклапан. Заливочное приспособление состояло из связанных трубопроводом насоса, смесевого коллектора и топливного бака.

Основными элементами системы зажигания являлись магнето и пусковая индукционная катушка.

В задней части лодки-лыжи, побортно, монтировалось разнесенное вертикальное оперение, состоявшее из двух килей и рулей с коньками. Кили и рули имели двухлонжеронную клепаную конструкцию.

Управление аэросанями-амфибией осуществлялось рулями в трех режимах:

– управление двумя рулями с углом поворота до 25°;

– торможение разведением рулей в стороны на угол 25°;

– управление одним рулем.

Нижние части рулей, касаясь поверхности снега или находясь в воде, являлись механическими, а верхние – аэродинамическими. Управление рулями осуществлялось при помощи качающегося штурвала, шарнирно соединенных жестких тяг и промежуточных качалок. Штурвал допускал повороты в пределах ±180°, что соответствовало отклонению рулей на 25° в режиме №1. Кроме того, штурвал допускал движение на себя в 230 мм от первоначального положения для разведения рулей в стороны при режиме №2. Одновременный поворот штурвала и движение «на себя» были необходимы при третьем режиме управления. Жесткие тяги управления поддерживались качалками и роликовыми направляющими.

Электрическое и приборное оборудование аэросаней включало систему электропитания, систему запуска, систему дистанционного контроля режимов работы двигателя, осветительное, светосигнальное и вспомогательное оборудование Электропитание бортовой сети осуществлялось генератором с приводом от двигателя и аккумулятором.

Система запуска двигателя обеспечивала включение пусковой аппаратуры. Тумблер «общее питание», переключатель «подготовка к запуску», сигнальная лампа «подготовка к запуску»и кнопка «запуск»располагались на приборной доске.

Система дистанционного контроля режимов работы двигателя состояла из комплекса приборов, фиксирующих температуру в цилиндрах (на амфибии постройки ТМЗ термоэлектрическим термометром ТЦТ-9 замерялась температура не всех, а самого напряженного – четвертого – цилиндра), температуру выходящего масла, температуру смеси, поступающей в карбюратор и другие параметры.

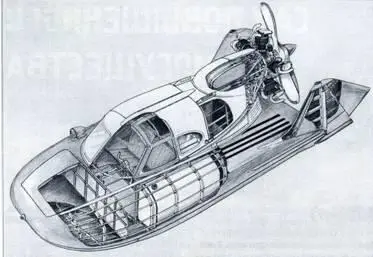

Компоновка аэросаней- амфибии выпуска Тушинского машиностроительного завода.
