Кроме того, в процессе длительной эксплуатации машин стали проявляться трещины не только в сварных швах корпуса, но и в корпусах литых башен (в районе установки пушки, а также в скуловых и других частях). Низкую прочность сварных соединений корпуса ИС-3 подтвердили и результаты испытания обстрелом в 1946 г. на НИИБТ полигоне пяти корпусов, изготовленных челябинском заводом №200 и Уралмашзаводом. Для более подробного изучения дефектов танков ИС-3 завод направил в войсковые части бригады квалифицированных конструкторов и эксплуатационников.

В соответствии с распоряжением Совета Министров СССР №3540 от 30 марта 1948 г. и приказом Министерства транспортного машиностроения СССР №81 от 31 марта 1948 г. на ЧКЗ и ЛКЗ в сжатые сроки провели большую исследовательскую работу по выявлению причин разрушения опор и коленчатых валов дизелей танков ИС-3. Прежде всего, специалисты заводов проанализировали весь материал по дефектам моторно-трансмиссионной установки, поступивший из войсковых частей за период с 1945 г. по 1948 г., а также всесторонне изучили отчеты о специальных испытаниях танков ИС-3 на НИБТ полигоне в Кубинке.

На основе полученного материала конструкторское бюро ЧКЗ (как головное по машине) во исполнение постановления Совета Министров СССР №2312-901 от 10 июня 1949 г. разработало ряд мероприятий по устранению конструктивных недостатков (УКН). Они были осуществлены и проверены испытаниями двух танков ИС-3, а затем выполнены еще на десяти машинах, модернизированных заводом и представленных на войсковые испытания в августе 1949 г. Согласно приложению к постановлению, мероприятия по УКН танка ИС-3 реализовывались в два этапа.

Мероприятия первого этапа модернизации включали:

– разработку и изготовление новой конструкции опор двигателя, обеспечивавшей увеличение их жесткости и предотвращавшей их расшатывание;

– улучшение стабильности крепления двигателя и подмоторной рамы;

– замену ручного подкачивающего насоса подкачивающим агрегатом с электродвигателем;

– доведение до кондиционного состояния опор коленчатого вала двигателя В-11;

– введение в масляном баке клапана;

– установку вентиляторов улучшенной конструкции;

– совершенствование крепления главного фрикциона на коленчатом валу за счет его посадки на конусах;

– введение центровки двигателя и коробки передач с замером торцевого и радиального зазора в двух плоскостях для обоих агрегатов;

– использование полужесткого соединения между ведомым валом главного фрикциона и продольным валом коробки передач;

– изменение крепления передней горловины картера коробки передач за счет использования длинных шпилек или болтов, изъятия шарнира в левой части траверзы с усилением ее крепления к днищу путем введения средней опоры (для улучшения установки коробки передач);

– усиление задней опоры коробки передач.

Кроме того, завод провел усиление кронштейна подъемного механизма пушки, подбашенного листа, укомплектовал танки траками из стали ТВМ, перенес венец стартера с вентилятора на муфту полужесткого соединения.

Войсковые испытания десяти модернизированных танков ИС-3 прошли в 4-й Кантемировской дивизии со 2 сентября по 16 октября 1949 г. Результаты испытаний показали, что внедренные мероприятия по устранению конструктивных дефектов, выполненные ЧКЗ и направленные на повышение эксплуатационных качеств машин, обеспечили нормальную работу узлов и агрегатов. Однако надежность танков ИС-3 все еще оставалась недостаточной, поскольку за время испытаний наблюдались случаи выхода из строя коробок передач, бортовых редукторов, течи масляных радиаторов и др.

Для окончательной доводки конструкции танков ИС-3 заводам предлагалось немедленно проработать все мероприятия, полностью устранявшие выявленные дефекты, обратив при этом особое внимание на совершенствование коробки передач, бортовых редукторов, отводок и масляных радиаторов. Все новшества надлежало внедрить на трех танках, испытания которых (в соответствии с постановлением Совета Министров СССР №2312-901 от 10 июня 1949 г.) следовало завершить до 1 января 1950 г.

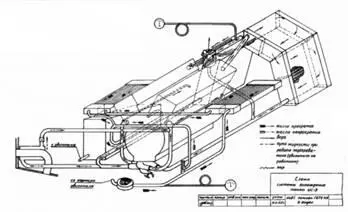

Схема измененной системы охлаждения танка ИС-3 выпуска 1946 г.

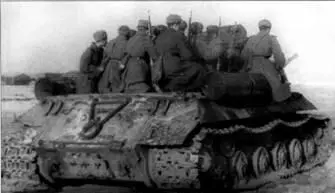

Размещение десанта на танке ИС-3. Испытания на НИИБТ полигоне, 1946 г.

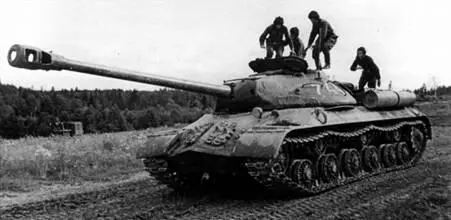

Танк ИС-3 после проведения первых мероприятий по УКН, Наро-Фоминск, август 1956 г.

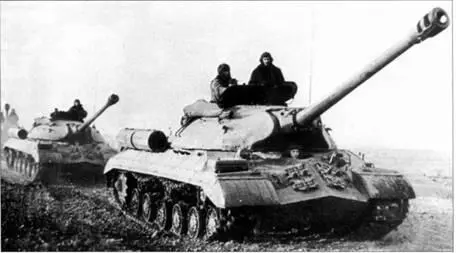

Танки ИС-3 на марше (машины после проведения мероприятий по УКН 1952 г.), 1960-е гг.

К указанному сроку ЧКЗ выполнил работы по второму этапу модернизации, включавшему доработку конструкции коробки передач, зенитнопулеметной установки и уплотнений опорных катков. С учетом этих мероприятий были изготовлены и прошли испытания на гарантийный километраж три танка, по результатам которых завод выполнил окончательную отработку чертежнотехнической документации для проведения модернизации.

Модернизация танков ИС-3, поступавших из войсковых частей, осуществлялась на ЧКЗ (с 1950 г. по 1953 г.) и ЛКЗ (с 1950 г. по 1954 г.) в соответствии с постановлением Совета Министров СССР №4871-2121 от 12 декабря 1950 г. Модернизация машин в этот период заводами-изготовителями производилась без изменения марки машины.

Танки ИС-3, поступавшие для проведения УКН на заводы из войск, должны были быть полностью укомплектованными, не требующими капитального ремонта, но при этом допускались машины, отработавшие гарантийный срок службы (1000 ч). Однако эти требования зачастую ГБТУ ВС не соблюдались, и на заводы поступали танки в разукомплектованном состоянии, подлежавшие капитальному ремонту. Поэтому ЛКЗ и ЧКЗ были вынуждены параллельно с УКН производить первоначально капитально-восстановительный ремонт, заменяя при этом до 80% всех деталей машин.

В ноябре-декабре 1951 г. при проведении контрольных испытаний танка ИС-3 на ЛКЗ после реализации УКН (в соответствии с постановлением Совета Министров СССР №4871-2121) вновь был обнаружен дефект, связанный с поломкой деталей привода топливного насоса двигателя В-11М, который не проявил себя при испытании десяти танков в 1949 г. (приводы топливного насоса работали исправно). Эти поломки имели место при последующих испытаниях пяти танков ИС-3 на ЛКЗ, а в дальнейшем и при эксплуатации машин в войсках.
