Узлы и агрегаты трансмиссии и ходовой части при капитальном ремонте существенным изменениям не подвергались. В состав механической трансмиссии танка входили: многодисковый главный фрикцион сухого трения (сталь по стали), четырех- или пятиступенчатая коробка передач 171* , два многодисковых бортовых фрикциона сухого трения (сталь по стали) с ленточными, плавающими тормозами с чугунными накладками и два однорядных шестеренчатых бортовых редуктора.

В коробках передач, выпускаемых с 1954 г. и устанавливаемых в процессе капитального ремонта, отверстие для слива масла в нижней половине картера закрывалось сливным клапаном. Кроме сальника, между переходной втулкой и коническим роликоподшипником ведущего вала коробки передач дополнительно ввели маслоотражатель. Вытекание смазки через опоры главного вала было предотвращено уплотнительными пружинящими кольцами и маслоотражателем.

Незначительные изменения претерпела и конструкция бортовых фрикционов. В танках последнего года выпуска сепаратор в механизме выключения не устанавливался, а канавки в кольцах выключения были выполнены более глубокими.

В ходовой части танка использовалась индивидуальная пружинная подвеска, узлы которой располагались внутри корпуса танка. Подвеска первого опорного катка (применительно к одному борту), размещавшаяся в отделении управления была ограждена специальным щитком, подвеска второго, третьего, четвертого и пятого опорных катков располагалась наклонно в специальных шахтах.

Гусеничный движитель имел две крупнозвенчатые гусеницы, десять опорных катков с наружной амортизацией, два направляющих колеса с механизмами натяжения гусениц и два ведущих колеса гребневого зацепления с гусеницами. На машине могли устанавливаться опорные катки двух типов: со штампованными или литыми дисками с наружными массивными резиновыми шинами, а также катки танка Т-54А с дисками коробчатого типа.

Электрооборудование машины было выполнено по однопроводной схеме (аварийное освещение – двухпроводное). Напряжение бортовой сети составляло 24-29 В (цепь стартера с пусковым реле и МПБ) и 12 В (остальные потребители). Основным источником электроэнергии до 1949 г. служил генератор ГТ-4563 с реле-регулятором РРА-24Ф, затем генератор Г-731 мощностью 1,5 кВт с реле-регулятором РРТ-30, а вспомогательным – четыре аккумуляторные батареи: 6СТЭ-128 (применялись до 1949 г.), 6МСТ-140 (до 1955 г.) и 6СТЭН-140М, соединенные между собой последовательно-параллельно, общей емкостью, соответственно, 256 и 280 А-ч.

До 1956 г. на кронштейне в передней части левого наклонного борта корпуса сзади фары наружного освещения устанавливался вибрационный электросигнал ВГ-4, который затем заменили сигналом С-56, а с 1960 г. – сигналом С-58. С 1959 г. на правом наклоном бортовом листе монтировалась вторая фара наружного освещения (с инфракрасным фильтром – ФГ-100). При этом фару ФГ-12Б (левая) заменили фарой со светомаскировочной насадкой ФГ-102. Помимо заднего габаритного фонаря ГСТ-64, ввели аналогичный габаритный фонарь на башне, рядом с которым с 1965 г. размещалась фара ФГ-126. Для подключения переносной лампы и малогабаритного заправочного агрегата МЗН-З в кормовой части корпуса установили наружную штепсельную розетку.

171* Два типа коробок передач использовались на танках до 1960 г.Затем при капитальном ремонте стали устанавливаться только пятискоростные коробки передач, при этом замене подлежали и приводы управления.

Система смазки двигателя танка Т-34-85 обр. 1960 г.

Система охлаждения двигателя танка Т-34-85 обр. 1960 г.

Установка дополнительной заливной горловины в системе охлаждения двигателя танка Т-34-85,1956 г.

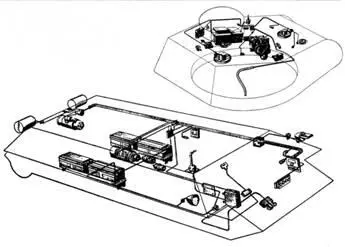

Размещение приборов электрооборудования в башне и корпусе танка Т-34-85 обр. 1960 г.

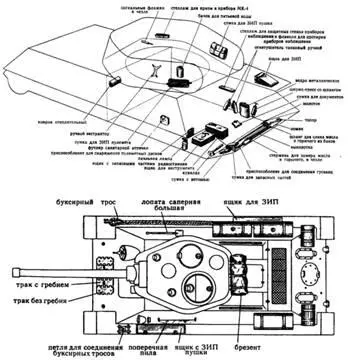

Размещение ЗИП внутри и снаружи (внизу) танка Т-34-85,1956 г.

Для внешней радиосвязи в башне танка до 1952 г. использовалась радиостанция 9РС, а для внутренней связи – танковое переговорное устройство ТПУ-З-Бис-Ф. С 1952 г. вместо них применялась радиостанция 10РТ-26Э с танковым переговорным устройством ТПУ-47. В последующем ввели радиостанцию Р-123 и танковое переговорное устройство Р-124, а также розетку для связи с командиром десанта.

Изменениям подверглась укладка ЗИП как снаружи, так и внутри танка.

На командирских машинах, выпускавшихся в послевоенный период, устанавливались радиостанции РСБ-Ф и 9РС 1 72* с танковым переговорным устройством ТПУ-ЗБис-Ф. Питание обеих радиостанций осуществлялось от штатных аккумуляторных батарей. Их подзарядка производилась с помощью автономного зарядного агрегата, в состав которого входил двигатель Л-3/2. В связи с установкой дополнительной радиостанции с зарядным агрегатом боекомплект к пушке был сокращен до 38 выстрелов.

Часть танков оборудовали под установку колейного каткового минного трала ПТ-3.

На базе танка Т-34-85 в послевоенные годы были созданы и серийно выпускались на заводах капитального ремонта Министерства обороны СССР танковый тягач Т-34Т, танковый кран СПК-5 (СПК-5/10М) и кран-транспортер КТ-15. Кроме того, на базе Т-34-85 были изготовлены опытные образцы танковых кранов СПК-ЗА и СПК-10.

ТанкТ-44М представлял собой модернизированный танк Т-44 выпуска 1944-1947 гг., разработанный в КБ завода №183 в Нижнем Тагиле под руководством главного конструктора А.А. Морозова в июле 1944 г. Машина была принята на вооружение Красной Армии постановлением ГКО №6997 от 23 ноября 1944 г. и поставлена на серийное производство на заводе №75 в Харькове (главный конструктор завода М.Н. Щукин). В послевоенный период завод №75 выпустил 1253 танка Т-44.

Мероприятия по модернизации машины по заданию ГБТУ были разработаны конструкторским бюро завода №75 в Харькове под руководством главного конструктора А.А. Морозова в 1957-1958 гг. При отработке чертежно-технической документации танк имел заводское обозначение «Объект 136М». Модернизация проводилась с 1959 г. на ремонтных заводах Министерства обороны СССР при проведении капительного ремонта машин. Почти все ранее выпущенные машины (за исключением списанных в процессе эксплуатации) были модернизированы 173* .
