Для наводки пушки и спаренного пулемета в цель использовался телескопический шарнирный прицел ТШ-16, имевший обогрев защитного стекла. Стрельба с закрытых огневых позиций производилась с помощью бокового уровня и башенного угломера (угломерного круга), нанесенного на нижнем погоне башни танка. Подъемный механизм пушки секторного типа обеспечивал углы наводки спаренной установки по вертикали от -5 до +20°. МПБ червячного типа имел ручной и электромоторный приводы. Электродвигатель механизма поворота включался наводчиком с помощью контроллера путем постановки рукоятки МПБ в вертикальное положение в специальном вырезе в кольце ограничителя. Перемещение рукоятки вверх обеспечивало поворот башни от электромотора вправо, вниз – поворот влево. Максимальная скорость поворота башни от электропривода достигала 24 град./с. С такой же скоростью осуществлялся переброс башни при командирском целеуказании.

Выстрел из пушки производился с помощью электрического или механического (ручного) механизмов спуска. Рычаг электроспуска располагался на ручке маховика подъемного механизма, а рычаг ручного спуска – на левом щите ограждения пушки.

Предельная дальность прицельной стрельбы из пушки составляла 5200 м, из пулемета – 1500 м. Наибольшая дальность стрельбы из пушки достигала 12200 м, боевая скорострельность – 6-8 выстр./мин. Непоражаемое пространство перед танком при стрельбе из пушки и спаренного пулемета составляло 21 м.

Для стопорения пушки в походном положении в башне имелся стопор, позволявший закреплять пушку в двух положениях: при угле возвышения 0° или 16°.

Стрельбу из спаренного пулемета вел наводчик (заряжание и взведение затвора производил заряжающий), а из курсового пулемета – механик-водитель, осуществляя его наводку на цель поворотом танка (кнопка электроспуска курсового пулемета располагалась в верхней части правого рычага управления поворотом). Высота линии огня для курсового пулемета равнялась 1028 мм.

Боекомплект к пушке был увеличен с 58 до 61 выстрела, к пулеметам ДТМ – с 1890 (30 дисков) до 2016 патронов (32 диска). В боекомплект танка входили унитарные выстрелы с бронебойно-трассирующими (БР-365, БР-365К), подкалиберными бронебойно-трассирующими (БР-365П) и осколочно-фугасными (ОФ-365К и ОФ-365 с полным и уменьшенным зарядом) снарядами. Кроме того, в боевом отделении укладывались один 7,62-мм автомат АК-47 с боекомплектом 300 патронов (из них 282 с пулей со стальным сердечником и 18 с трассирующей пулей), 26-мм сигнальный пистолет с 20 сигнальными патронами и 20 ручных гранат Ф-1.

174* Прибор ТПК-2 отличался от прибора ТПКУБ наличием дополнительного зеркала для наблюдения с однократным увеличением, горизонтальным расположением рукояток прибора и стопорным устройством шарнирной части.

Боевое отделение танка Т-44М.

Призма многократного отражения командирской башенки танка Т-44М.

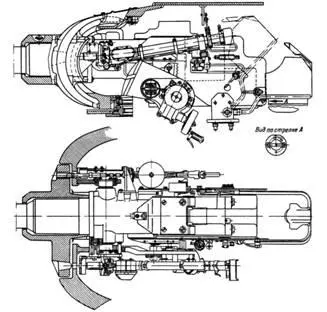

Установка 85-мм пушки ЗИС-С-53 и спаренного пулемета ДТМ в башне танка Т-44М.

Стопор башни танка Т-44М.

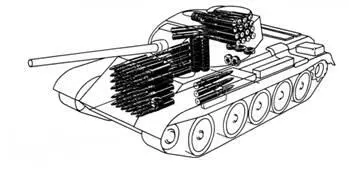

Укладка боекомплекта в танке Т-44М до 1961 г.

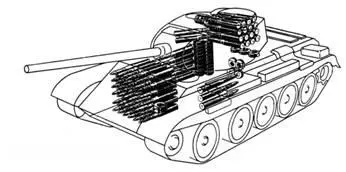

Укладка боекомплекта втанкеТ-44М (1961-1968 гг.).

Днище корпуса танка Т-44М.

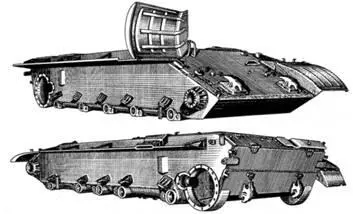

Корпус танка Т-44М до 1961 г.

Корпус танка Т-44М (1961-1968 гг).

Башня танка Т-44М.

МТО танка Т-44М.

Топливная система двигателя танка Т-44М.

В связи с укладкой дополнительного имущества в боевом отделении и отделении управления танка в период с 1961 г. по 1968 г. боекомплект к пулеметам ДТМ был сокращен до 1890 патронов.

Унитарные выстрелы размещались в специальных укладках в корпусе и башне танка. Основная стеллажная укладка на 35 выстрелов находилась в носовой части корпуса. Стеллажная укладка на 16 выстрелов устанавливалась в нише башни. Хомутиковые укладки на десять выстрелов располагались на правом борту корпуса (пять выстрелов), на правом борту башни (два выстрела), на левом борту корпуса (три выстрела). Патроны к пулеметам ДТМ снаряжались в 30 магазинов и укладывались в специальных рамках: на правом борту башни – 3 шт., в правом заднем углу боевого отделения - 20 шт., под стеллажной укладкой ниши башни - 3 шт., на перегородке силового отделения – 2 шт. и в носовой части корпуса танка – 2 шт.

Броневая защита танка – дифференцированная, противоснарядная.

Корпус машины сваривался из броневых катаных листов толщиной 15, 20, 30, 45, 75 и 90 мм. Максимальная толщина лобовой части башни достигала 120 мм. При модернизации конструкция корпуса и башни существенных изменений не претерпела, за исключением упразднения в бортах башни отверстий для стрельбы из личного оружия и некоторых изменений по корпусу, связанных с установкой новых и дополнительных агрегатов и узлов силовой установки и трансмиссии танка. Так, например, для конструктивно измененного входного редуктора трансмиссии в днище машины был сделан вырез, который снаружи закрывался и заваривался специально изготовленным броневым листом. В связи с использованием новой системы отвода отработавших газов в левом борту выполнили вырез, а старые отверстия для прохода выпускных труб заварили с использованием броневых заглушек. В связи с установкой ПМП, масляного бака, форсуночного подогревателя и других узлов и приборов в днище корпуса имелись необходимые лючки и отверстия, закрывавшиеся броневыми крышками и пробками.
