Принцип автоматического переключения передач для трансмиссии среднего танка был также проверен на радиоуправляемых танковых мишенях «Объект 601 А» и «Объект 601 Б».

Танк «Объект 166М-2».

Боевая масса – 36,45 т; экипаж – 4 чел.; оружие: пушка – 115 мм гладкоствольная, 1 пулемет – 7,62 мм,; броневая защита -противоснарядная; мощность двигателя – 426 кВт (580 л.с.); максимальная скорость – 55 км/ч.

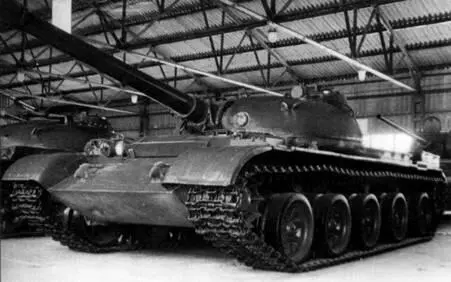

Общий вид танка «Объект 166М-2».

Танк «Объект 166М» представлял собой модернизированный танк Т-62 с многотопливным двигателем и улучшенной конструкцией отдельных узлов и механизмов. Он был разработан в КБ Уралвагонзавода под руководством главного конструктора Л.Н. Карцева в 1964- 1965 гг. Работы возглавляли заместитель главного конструктора В.Н. Венедиктов и начальник отдела нового проектирования И.А. Набутовский. Всего на заводе выпустили семь машин: две в модификациях «Объект 166М-1» и «Объект 166М-2» (в апреле-августе 1964 г.) и пять «Объект 166М» (в июне 1965 г.).

Танки «Объект 166М-1» и «Объект 166М-2» в период с октября 1964 г. проходили испытания на НИИБТ полигоне, которые завершились в июне 1965 г. Пять танков «Объект 166М» выпуска июня 1965 г. в период с 1 октября 1965 г. по 1 марта 1966 г. подверглись ходовым испытаниям в Туркестанском, Прикарпатском военных округах и на НИИБТ полигоне в пределах гарантийного срока службы двигателей (до 500 ч) и межремонтного срока службы (до 1000 ч) при работе на штатном дизельном топливе.

Танк «Объект 166М» на вооружение не принимался и в серийном производстве не состоял.

Танки «Объект 166М-1 и «Объект 166М-2» (№110В002М и 5912В001М) были изготовлены на базе Т-62 выпуска 1961 г. и 1959 г. соответственно. Вооружение и броневая защита опытных танков по сравнению с базовыми машинами остались практически без изменений. В стабилизаторе основного оружия «Метеор» было введено устройство, обеспечивающее приведение пушки У-5ТС (2А20) к углу +2’30' после выстрела на углах снижения. В системе ППО один из баллонов с огнетушащим составом располагался в боевом отделении у подогревателя.

На танке «Объект 166М-2» незначительные изменения претерпела конструкция крыши МТО: для обеспечения установки новых двигателя и воздухоочистителя крыша над ними была выполнена без люков и открывалась на тех же петлях и с помощью того же торсиона, что и крыша над двигателем. Теперь для монтажа водяного радиатора системы охлаждения двигателя использовали специальную балку с креплением ее на бортах корпуса (таким образом, радиатор не был связан с крышей). Из-за увеличенной длины воздухоочистителя воздухоприток для охлаждения входного редуктора трансмиссии перенесли с правого борта на крышу со стороны моторной перегородки. В связи с этим моторную перегородку также доработали, а в переднем кронштейне входного редуктора выполнили прямоугольное отверстие. Кроме того, на крыше МТО предусмотрели установку чехла ОПВТ с тремя люками.

Главной особенностью машин «Объект 166М-1» и «Объект 166М-2» являлась установка многотопливных двигателей – соответственно, В-36 (А-12) мощностью 426,5 кВт (580 л.с.) и В-36Ф (А-12Ф) мощностью 470,6 кВт (640 л.с.) из семейства дизелей типа В-2. Увеличение мощности двигателей было достигнуто за счет применения наддува от приводного центробежного нагнетателя.

Помимо этого на двигателях монтировались:

– топливный насос высокого давления, приспособленный для работы на различных топливах 158* , с дренажем топлива в плунжерных парах и трехпозиционным перестановочным упором хода рейки;

– топливоподкачивающий насос БНК-12ТКВ с регулировкой давления подачи топлива на 3,5 кгс/см² ;

Кроме того, на двигателях был осуществлен:

– слив топлива из форсунок через сверление в головках блоков в их всасывающие каналы;

– подвод смазки к топливному насосу и слив его со смесью топлива в картер двигателя;

– слив масла из головок блоков в картер двигателя через колодцы анкерных шпилек в месте сливных трубок.

В трассе подвода воздуха к генератору Г-6,5 использовали циклон для очистки поступавшего в него воздуха.

В системе охлаждения двигателей применялся компенсационный контур с расширительным бачком, который был соединен пароотводными трубками с радиатором и головками блоков и компенсаторной трубкой – с входом в водяной насос. В расширительном бачке ввели паровоздушный клапан, отрегулированный на давление 1,1 кгс/см² .

От заднего коллектора водяного радиатора предусматривался отвод пара в распределительный бачок, а в заливной горловине радиатора имелась глухая пробка. Кран отключения подогревателя, смонтированный в трубопроводе (от подогревателя к головкам блоков цилиндров), располагался в боевом отделении.

В системе смазки двигателей применялся новый масляный радиатор с увеличенной на 2,08 м² охлаждаемой поверхностью, с трубками сечением 13x2,5 мм и измененный масляный бак с новым редукционным клапаном упрощенной конструкции, не взаимозаменяемый с серийным. Для заливки масла в масляный бак в кормовой балке над его заправочной горловиной имелось отверстие с броневой крышкой.

В системе воздухоочистки использовался бескассетный воздухоочиститель, в трассе эжекционного отсоса пыли которого были установлены автоматические заслонки, предотвращавшие попадание продуктов выпуска внутрь танка при подводном вождении 159* .

Особенностью конструкции бескассетного воздухоочистителя являлось отсутствие второй ступени очистки кассеты или масляной ванны, которая принимала на себя пыль при нарушении нормальной работы циклонного аппарата 160* .

Для обеспечения работы двигателей на бензине в топливную систему танков внесли следующие изменения:

– в носовом баке введен электроподкачивающий насос БЦН для создания необходимого подпора при использовании бензина;

– предусмотрен постоянный проток топлива от топливного насоса НК-12 в левый бак-стеллаж через жиклер в клапане спуска воздуха. В левом баке-стеллаже установлена глухая пробка;

– установлен новый средний бак с компенсационным отсеком, что потребовало введения измененных трубок топливной системы для прохода воздуха, а в компенсационном отсеке бака – воздушной пробки с поплавком;

– в атмосферой трассе левого бака-стеллажа ввели кран отключения воздуха для обеспечения сообщения левой группы баков с атмосферой через правую группу при работе на бензине;

– топливораспределительный кран имел специальное положение «Работа на бензине», обеспечивающее сообщение левой и правой группы топливных баков при работе на бензине;
