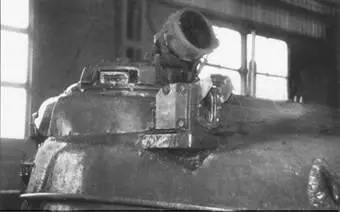

Броневая защита правой головки базовой трубы и головки прицела- дальномера прицела-дальномера ТПД-2-49 танка «Объект 434» (машина выпуска 1969 г.).

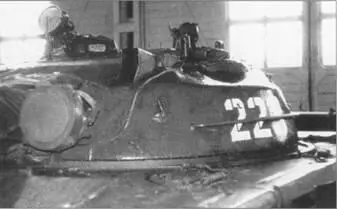

Общий вид танка «Объект 434».

Танк «Объект 436» представлял собой экспериментальный образец резервного варианта «Объект 432» с двигателем типа В-2. Работы по данной машине проводились на основании приказа МОП от 24 марта 1965 г. Головным исполнителем по машине являлся Харьковский завод им. В.А. Малышева (главный конструктор завода – А.А. Морозов), соисполнителями: по силовой установке и ее размещению в танке - ГС ОКБ-174 (начальник конструкторского бюро – А.А. Моров) завода №174 в Омске, по двигателю – ОКБ-49 ЧТЗ (главный конструктор – И.Я. Трашутин). Разработка чертежно-конструкторской документации новой силовой установки для танка «Объект 432» («Объект 436») в ГС ОКБ-174 велась под заводским обозначением «Объект 623А». Большую помощь в работе оказали ВНИИ-100 и НИИД, сотрудники которых на своих стендах и моторной установке провели экспериментальные исследования узлов системы охлаждения и опытного образца воздухоочистителя.

В декабре 1965 г. на заводе им. В.А. Малышева изготовили три опытных образца танка «Объект 432» (№512Е316, 512Е317, 512Е318), предназначенные для установки двигателя типа В-2. Монтаж двигателей в танки с доводкой и отработкой их систем, а также последующие испытания осуществлялись коллективами ГС ОКБ-174 в Омске (танки №512Е316 и 512Е317) и ВНИИ-100 в Ленинграде (танк №512Е318) с участием представителей завода им. В.А. Малышева во втором послевоенном периоде.

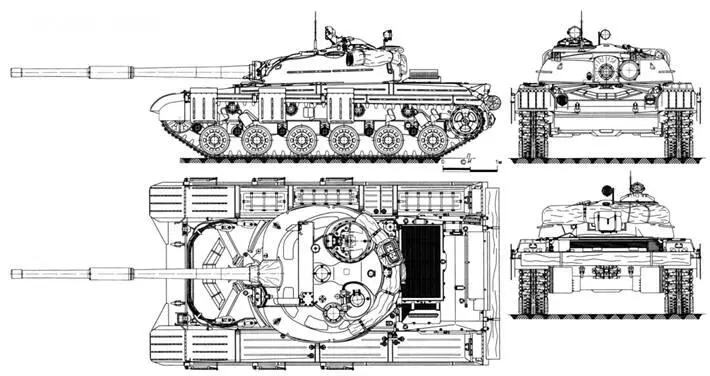

Танк «Объект436».

Боевая масса – 35,6 т; экипаж – 3 чел.; оружие: пушка – 115 мм гладкоствольная, 1 пулемет – 7,62 мм,; броневая защита -противоснарядная; мощность двигателя – 522 кВт (710 л.с.); максимальная скорость – 65 км/ч.

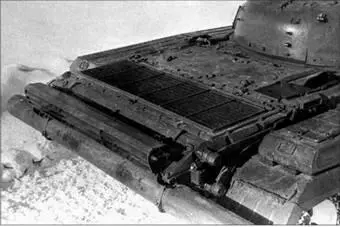

Вид на крышу МТО танка «Объект 436».

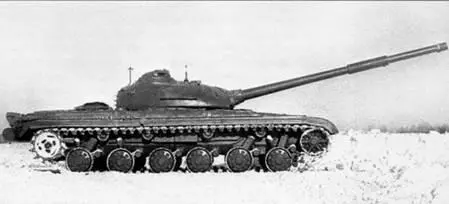

Общий вид танка «Объект 436».

«Объект 436» отличался от танка «Объект 432» частной компоновкой МТО. Броневая защита, вооружение, системы ПАЗ, ППО, ТДА, ходовая часть, электрооборудование и средства связи существенных изменений не претерпели, за исключением доработки кормовой части корпуса и крыши МТО, а также систем ППО, ТДА и электрооборудования, связанных с установкой другого типа двигателя с обслуживающими его системами.

В МТО танка поперек продольной оси корпуса устанавливался четырехтактный двенадцатицилиндровый V-образный многотопливный двигатель В-45 с наддувом и жидкостным охлаждением. Максимальная мощность двигателя составляла 522 кВт (710 л.с.) при частоте вращения коленчатого вала 2000 мин -1. Продувка водяных и масляных радиаторов охлаждающим воздухом осуществлялась с помощью эжектора. В связи со значительной (по сравнению с двигателем 5ТДФ танка «Объект 432») высотой двигателя В-45 короб эжектора сместили в сторону кормы корпуса танка, которая выходила за пределы его ходовой части. Кроме того, для размещения двигателя в данном объеме МТО пришлось несколько передвинуть в сторону боевого отделения моторную перегородку, что потребовало изъять правый топливный бак и уменьшить емкость левого топливного бака на 120 л.

Для передачи крутящего момента от двигателя к БКП использовался входной редуктор трансмиссии. Бортовые коробки передач и приводы их управления остались прежними.

В результате установки двигателя В-45 с обслуживающими его системами, а также входного редуктора трансмиссии боевая масса танка возросла на 600 кг. Однако характеристики его подвижности остались на уровне базовой машины.

Обозначения: НП – нарезная пушка, ГСП – гладкоствольная пушка, ГЭМ – гидроэлектромеханический: ПАЗ – противоатомная защита: ТДА – термодымовая аппаратура: БКП – бортовая коробка передач: В К – ведущее колесо, ОМШ – открытый металлический шарнир, РМШ – резинометаллический шарнир.
