Вращение башни осуществляется с помощью механизм поворота – вручную или от электропривода. С механизмом поворота связан азимутальный указатель азимута, позволяющий отсчитывать и указывать горизонтальные углы поворота башни относительно продольной оси машины. Имеется стопор башни.

При стрельбе из пушки наводчик использует бинокулярный перископический комбинированный прицел БПК-2-42. Дневная ветвь этого прибора имеет поле зрения 10° при кратности увеличения не менее 6 х , у ночной ветви эти параметры составляют, соответственно, 6,6° и 5,5 х .

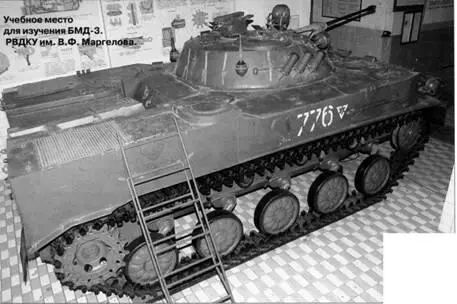

Учебное место для изучения БМД-3. РДКУ им. Маргелова

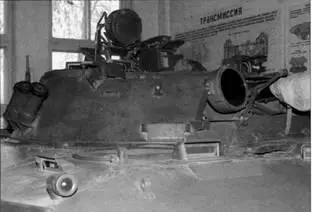

Башня БМД-3. Слева видны прибор ТКН-ЗМБ и осветитель ОУ-ЗГА-2 на командирской башенке, прицел 1ПЗ-З; справа – прицел БПК-2-42, прожектор ОУ-5 (возле установки вооружения); на борту башни – дымовые гранатометы системы 902В «Туча»; на корпусе – прибор- прицел ТНПП-220А.

Пусковая установка ПТРК на крыше башни. Хорошо видны направляющая с защитной крышкой и колпак прибора управления 9Ш119М1 с открытой заслонкой.

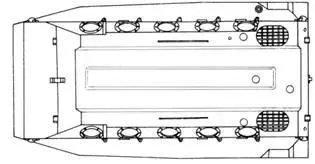

Днище корпуса БМД-3.

Курсовые установки автоматического гранатомета АГС-17 и ручного пулемета РПКС74 в лобовом листе корпуса БМД-3.

Дальность видения бортовой проекции основного танка ночью при нормальной прозрачности атмосферы – до 700 м в пассивном и до 800 м в активном режиме. У командира, кроме уже упомянутого комбинированного перископического прибора ТКН-ЗМБ, установлен монокулярный перископический дневной прицел 1ПЗ-З с кратностями увеличения 1,2 х и 4 х и углами поля зрения 49° и 14°, предназначенный для поиска воздушных целей и наведения на них пушки (при стрельбе с места), поиска наземных целей и наведения на них пушки и спаренного пулемета при стрельбе с места и с ходу.

Открытие огня осуществляется спуском затворной рамы с шептала спускового механизма дистанционно, с помощью электроспуска. Электроспуск производится нажатием кнопки на пульте управления наводчика-оператора (или на пульте командира, если управление вооружением переключено на командира). Рычаг дублирующего (ручного) спуска находится на рукоятке подъемного механизма. Питание пушки – раздельное, двухленточное; перезаряжание – ручное и пиротехническое.

В боекомплект пушки входят 500 унитарных выстрелов с бронебойно-трассирующим (БТ), осколочно-фугасно-зажигательным (ОФЗ) и осколочно-трассирующим (ОТ) снарядами. Начальные скорости снарядов составляют: БТ – 970 м/с, ОФЗ и ОТ – 960 м/с. Боекомплект пушки позволяет вести борьбу с легкобронированными целями (на дальности до 1500 м), небронированной техникой, установками ПТУР, открытой живой силой противника, а также с дозвуковыми воздушными целями. Выстрелы к пушке снаряжаются в две ленты, размещенные в магазине и механизме подвода питания. Лента на 160 выстрелов с БТ снарядами укладывается в правый отсек, лента на 340 выстрелов с ОФЗ и ОТ снарядами – в левый отсек магазина. Система питания включает раздаточную коробку с механизмом подтяга лент. Прицельные дальности стрельбы по наземным целям в дневное время БТ снарядом составляют 2000 м, а ОФЗ и ОТ снарядами – 4000 м. Ночью наибольшая прицельная дальность при использовании прожектора ОУ-5-1 достигает 800 м. Наклонная дальность стрельбы по воздушным целям, летящим на высотах не более 2000 м с дозвуковыми скоростями, – 2300 м. Выброс стреляных гильз от пушечных выстрелов производится наружу. Для сбора звеньев лент при стрельбе из пушки служит звеньесборник.

Спаренный с пушкой пулемет ПКТ имеет ленточное питание (в ленте 2000 патронов) и боевую скорострельность 250 выстр./мин, снабжен электроспуском, установка пулемета включает амортизатор и механизм ручной перезарядки.

ПТРК 9П135М предназначен для борьбы с танками и другими бронированными целями. Он может использоваться также против зависших вертолетов, легких полевых сооружений и огневых точек противника. Комплекс включает ПТУР и пусковую установку (ПУ) 9П135М1.

ПТУР 9М113 («Конкурс») и 9М113М («Конкурс – М») размещены в транспортно-пусковых контейнерах с вышибной двигательной установкой, имеют полуавтоматическую систему управления с передачей команд управления по проводам, твердотопливный разгонно-маршевый двигатель, аэродинамические рули, кумулятивную боевую часть. ПУ монтируется на крыше башни между люками командира и наводчика-оператора, состоит из наземной аппаратуры управления с прибором наведения 9Ш119М1, закрытого броневым колпаком, направляющей, погонного устройства, приводов наведения и кнопки «ПУСК». ПУ обеспечивает горизонтальный угол наведения поворотом башни (360°), угол возвышения +15°, угол склонения -5°. Масса ПТУР – 23,8 кг. Дальность стрельбы ракетой 9М113 – от 75 до 4000 м. ПТРК может использоваться и для стрельбы с грунта, для чего в боевом отделении у перегородки МТО располагаются треножный станок 9П56М и вьюк комплекта 9К111.

Необходимо отметить, что в БМД-3 может также размещаться дополнительный боекомплект из 360 выстрелов к пушке (БТ, ОФЗ и ОТ выстрелы) идвух ПТУР. Поскольку дополнительный боекомплект не учитывается в боевой массе машины, то ее десантирование в этом случае производится только с тремя членами боевого расчета (командир, механик-водитель, наводчик-оператор).

В состав дополнительного оружия входят 5,45-мм пулемет РПКС74 (размещается в лобовом листе корпуса справа в шаровой установке) и 30-мм автоматический гранатомет АГС-17 (слева в лобовом листе корпуса), что явилось существенным новшеством по сравнению с БМД-1 и БМД-2. С его помощью была решена давняя проблема использования ручного пулемета, имевшегося в парашютно-десантном отделении, для стрельбы из машины. РПКС74 является личным оружием члена боевого расчета, поэтому он применяется как для стрельбы из машины, так и вне ее. Стрельба из пулемета ведется патронами как с обыкновенными, так и трассирующими пулями, снаряженными в магазины емкостью по 45 патронов (в боекомплекте пять магазинов). Боевая скорострельность пулемета -до 150 выстр./мин, эффективная дальность стрельба из пулемета по легким наземным целям-до 600 м.
