Передние лыжи соединялись между собой тягой параллельного хода. На задних концах главных лыж устанавливались рычажные стояночные тормоза с гидравлическим приводом. На испытаниях выяснилось, что неудачно расположенные передние лыжи задевали за кузов аэросаней, а излишне длинные задние лыжи при переезде через ухабы мешали открытию дверей. Улучшением конструкции кузова и лыж занимался А.Е. Лебедев. Лебедев совместно с Сориным и Ивановым также совершенствовали переднюю и заднюю подвески.

Электрооборудование аэросаней включало приборы освещения (фара-прожектор, путевые фары, подфарники), агрегаты отопительной системы, приборы контроля работы двигателя и звуковые сигналы. Учитывая шумность мотора, звуковой сигнал оказался лишним. Передние и задние подфарники посчитали ненужными. Крепление фары-прожектора было ненадежным, а система управления неудобной. За доработку фары-прожектора и электрооборудования отвечал В.Ю. Браварник.

Приборное оборудование рассчитывалось на вождение саней в сложных эксплуатационных условиях и должно было обеспечивать контроль работы винтомоторной группы и всех систем, а также ориентировку на местности. Оно размещалось на двух приборных досках и электрощитке, установленных на передней панели в кабине водителя. С.И. Богоявленский оценил расположение приборов как неудобное. Переделку приборного оборудования осуществлял B.C. Морозов.

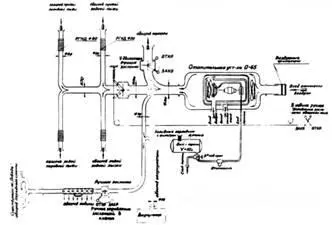

Принципиальная схема обогрева аэросаней «Север».

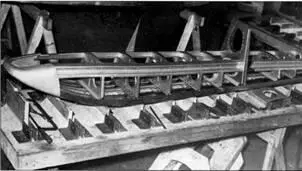

Конструкция лыжи ходового макета аэросаней «Север».

Система отопления и вентиляции аэросаней должна была обеспечить подогрев двигателя перед запуском, прогрев лыж (при страгивания с места в случае примерзания), обогрев передних стекол и кабины водителя, обогрев аккумулятора. Система отопления работала с помощью отопительно-вентиляционной установки ОВ-65, смонтированной под задним левым крылом кузова.

Патрубок выхода теплого воздуха оказался слишком узким, и тогда решили увеличить охват цилиндров разводом патрубка. Обогрев кабины водителя и обдув ветрового стекла не функционировали, что привело к разработке новой конструкции.

Управление тормозами лыж было пневматическое. Сжатый воздух подводился по трубопроводу, проложенному по правому борту машины, в установленные на задних лыжах пневмоцилиндры тормозов. Но тормоза оказались излишними при наличии реверсивного винта и от них решили отказаться.

Продолжение следует

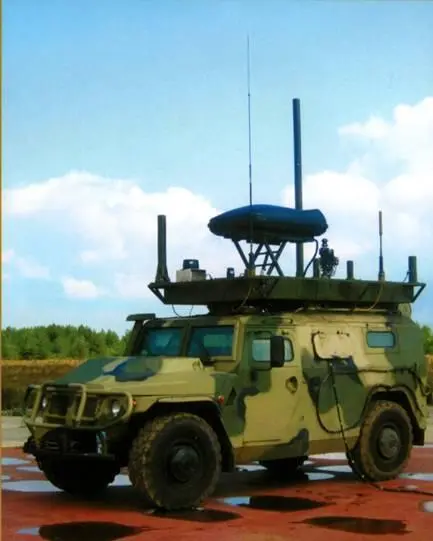

Мобильный автоматизированный комплекс технического контроля, радиоэлектронной имитации и постановки помех (МКТК РЭИ ПП) радиоэлектронным средствам на шасси автомобиля «Тигр-М» создан специалистами ООО «ВПК» и ОАО «ВНИИ «Эталон». Аппаратура МКТК РЭИ ПП «Леер-2», принятого на снабжение Вооруженных Сил РФ, гармонично вписалась в заброневой объем базовой машины. Комплекс может работать в непосредственной близости от переднего края противника, что обеспечивает большую эффективность средств РЭБ.

«Тигр-М» МКТК РЭИ ПП предназначен для проведения радиоразведки источников радиоизлучений, постановки помех и радиоподавления радиоэлектронных средств (РЭС). Кроме того, комплекс позволяет проводить испытания на полигонах, создавая реальную помеховую обстановку и имитацию работы различных РЭС, а также осуществлять оценку электромагнитной обстановки.

Мобильный автоматизированный комплекс РЭБ на базе бронеавтомобиля «Тигр-М» не имеет аналогов. Министерство обороны РФ планирует в текущем году приобрести более десятка таких комплексов.

По материалам ООО «ВПК».

Фото А. Зинчука.
