В кузове для водителя, командира и пассажиров были размещены деревянные сиденья простейшего типа. Кроме того, там же в специальном ящике монтировались два аккумулятора типа ЗСТ-100, необходимые для автоматического пуска мотора и освещения саней. На крыше аэросаней спереди располагалась фара для освещения пути в ночное время, а в средней части – крепления лыж экипажа. В задней части кузова на специальной раме крепилась винтомоторная группа.

ВМГ аэросаней НКЛ-16 была унифицирована с ВМГ НКЛ-26 и включала авиационный пятицилиндровый мотор М-11 и толкающий воздушный винт. Моторы М-11, предназначенные для установки на аэросанях, дорабатывались. Объем доработок мотора и производственная серия зависели от местных условий каждого предприятия-изготовителя. Маслобак конической формы утеплялся ватным чехлом и, кроме того, подогревался отходящими газами мотора. Имелся механизм синхронизированного управления дроссельной заслонкой карбюратора и моментом зажигания мотора. Для удобства эксплуатации на моторе предусматривалось использование стартера, подогревателя воздуха и генератора. Однако электрический стартер автомобильного типа, допускающий запуск мотора с места водителя, устанавливался не на всех машинах. Подогреватель всасываемого мотором воздуха, обеспечивающий нормальную работу мотора при низких температурах окружающего воздуха, был сходен с подогревателем трехлыжных аэросаней НКЛ-16 довоенного выпуска, но имел не два кожуха, а один. Подогреватели также ставились не на всех аэросанях, а их производственное исполнение зависело от местных условий. Генератор автомобильного типа, приспособленный для работы на санях и приводящийся во вращение от коленчатого вала мотора коническим ремнем, обеспечивал зарядку аккумуляторов, необходимых для запуска мотора и освещения саней.

Корпус аэросаней был закрытый, деревянный (типа «лимузин») и служил основой для крепления основных частей машины. В поперечном сечении корпус имел форму трапеции с меньшим нижним основанием и состоял из 15 поперечных шпангоутов и четырех продольных стрингеров, скрепленных посредством шурупов и специальных угловых бобышек, посаженных на казеиновом клею и оцинкованных гвоздях. Каждый шпангоут представлял собой раму, усиленную бобышками и кницами. Все шпангоуты, кроме первого, были вертикальными. Первый наклонный шпангоут усиливался поперечными рейками и служил для крепления бензобака и приборов управления. Второй и третий шпангоуты были неполными. На втором шпангоуте справа монтировался воздушный насос. С правой стороны третьего шпангоута на кронштейне фиксировались два ролика тросовой проводки рулевого управления, а на его верхнем срезе при помощи бобышек и шурупов устанавливалась приборная доска с приборами управления и контроля электрооборудования, к которой, в свою очередь, крепился кронштейн верхнего подшипника штурвала. Между третьим и четвертым шпангоутами ставились бобышки для крепления узлов передней подвески: снизу – для монтажа полуосей лыж и сверху – амортизаторов. Четвертый шпангоут в верхней части соединялся с наклонным первым шпангоутом и верхними стрингерами.

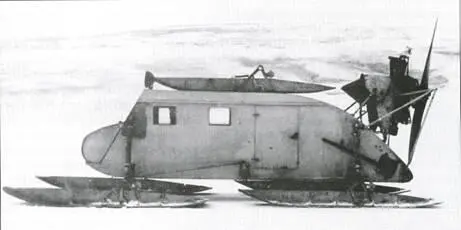

Аэросани НКЛ-16-41. На борту закреплен запасной винт.

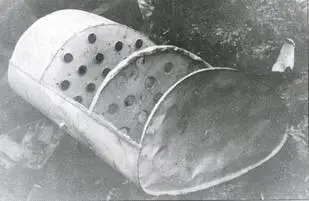

Масляный бак (вверху) и бензобак аэросаней НКЛ-16-41. Конструкция и производственное исполнение бензобака могли отличаться в зависимости от предприятия-изготовителя.

В пятом шпангоуте слева имелся вырез для смотрового окна, а справа – прорезь для входной двери. На правой стороне шестого шпангоута монтировались бобышки для навески входной двери. Между восьмым и девятым шпангоутами в нижней части с обеих сторон размещались бобышки для крепления фланцев подшипников главного вала рулевого управления. На девятом шпангоуте фиксировались бобышки для крепления петель входной двери (слева) и запасного винта (справа). С левой стороны десятого шпангоута был выполнен вырез для входной двери. Между тринадцатым и четырнадцатым шпангоутами располагались бобышки для крепления полуосей задних лыж (внизу) и амортизаторов (вверху). На пятнадцатом шпангоуте устанавливались бобышки для крепления моторамы и кронштейна ролика тросового управления.

Корпус сверху и с бортов обшивался 4-мм фанерой на казеиновом клею и гвоздях. Днище корпуса обшивалось 8-мм фанерой на шурупах. Все стыковые фанерные соединения оклеивались тканевой полосой шириной 100 мм, защищавшей от проникновения влаги. Весь корпус снаружи шпаклевался и окрашивался белой масляной краской. На боковой поверхности корпуса в верхней части с каждой стороны крепилось по одной продольной деревянной рейке для его усиления и предохранения от коробления. Верхняя задняя часть корпуса под моторамой обшивалась металлическим листом для недопущения попадания бензина и масла на деревянный корпус.

На ряде предприятий, в частности, на Астраханской судоверфи НКРП, по причине дефицита для обшивки использовалась не авиационная, а имевшаяся в наличии фанера.

Для облегчения сборки и разборки аэросаней была предложена (но внедрена не на всех заводах) маркировка отдельных деталей и узлов. Например, на лыжах ставился номер аэросаней и наносилось обозначение для правых («П») или левых («Л»), передних («П») или задних («3») лыж. Так, надпись «99-3-Л» означала, что это задняя левая лыжа от аэросаней №99.

На внутренней поверхности корпуса (как правило, между дверью и окном) краской по имевшимся в наличии трафаретам наносился серийный или ремонтный номер аэросаней с указанием года постройки или капремонта.

В ходе серийного производства в левом борту между седьмым и девятым шпангоутами была добавлена вторая дверь, а в крыше между девятым и одиннадцатым шпангоутами врезан люк для наблюдения и, при необходимости, – ведения огня из выносного пулемета или со специально смонтированной турели. Турели, как правило, монтировались силами эксплуатирующих или ремонтных частей, а не на заводах промышленности.

Ходовая часть аэросаней состояла из пружинных амортизаторов, полуосей и лыж. Все четыре амортизационные стойки (две передних и две задних) были взаимозаменяемые.

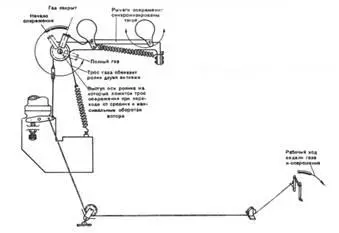

Схема управления мотором.
