Корпус аэросаней НКЛ-16 типа лимузин обтекаемой формы устанавливался на трех металлических лыжах.

НКЛ-16 выпускались в санитарном и пассажирском вариантах. Пассажирские аэросани оборудовались двумя диванами, а санитарные – двумя носилками и одним креслом для сопровождающего или сидячего пострадавшего. Оборудование кабины водителя санитарных или пассажирских аэросаней существенно не отличалось.

Аэросани НКЛ-16-37 в санитарном варианте на празднике юбилея Красной Армии в феврале 1938 г. За рулем аэросаней – Н. М. Андреев.

Металлическая лыжа аэросаней НКЛ-16.

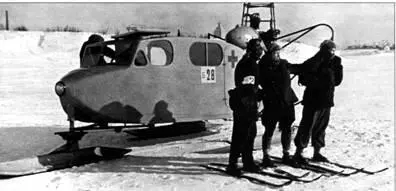

Аэросани НКЛ-16 в санитарном варианте.

* Пассажирские.

** Санитарные.

На приборной доске водителя располагались: переключатель рабочих магнето, пусковое магнето, масляный манометр, масляный термометр, бензиновый манометр, насос для накачивания воздуха в бензобак, часы, выключатели освещения фар, выключатель освещения плафонов 1* .

Для входа в кабину водителя служил открывающийся со стороны крыши и правого борта люк. Для облегчения входа в кабину водителя на правом борту крепили две подножки.

Доступ в грузопассажирское отделение обеспечивала дверь в левом борту.

В санитарном варианте саней, кроме двери со стороны левого борта, в правом борту имелся длинный люк для носилок.

В носовой части саней сверху имелись два запиравшихся изнутри кабины лючка для облегчения монтажа и осмотра рулевого управления и приборов.

Корпус аэросаней был деревянный. Каркас корпуса состоял из 13 шпангоутов, шести главных стрингеров сечением 30x30 мм и продольных и поперечных реек. Шпангоуты собирались из горизонтальных и вертикальных реек, скрепленных угловыми бобышками и кницами на клею и гвоздях. Стрингеры и продольные рейки изготавливались из ясеня или дуба. Шпангоуты и поперечные рейки были сосновые. Для увеличения жесткости в углы между стрингерами и шпангоутами на клею и гвоздях крепились угловые сосновые бабышки. Верхние и нижние стрингеры спереди фиксировались к первому шпангоуту. Верхний правый стрингер спереди крепился к шпангоуту №6, а верхний левый – к дополнительному бимсу между 4-м и 5-м шпангоутами. Средние стрингеры сзади крепились к изогнутой части верхних стрингеров у шпангоута №12. Снаружи и изнутри каркас корпуса на клею и гвоздях обшивался авиационной фанерой. Для предохранения от влаги корпус с наружной стороны оклеивался материей и окрашивался эмалевой краской.

Узлы для крепления шасси, моторной фермы и ограждения винта монтировались к корпусу трубчатыми заклепками. Вверху шпангоута №2 монтировался узел с шаровой опорой для крепления переднего амортизатора. Внизу на шпангоуте №4 с обеих сторон размещались узлы крепления задних концов подкосов переднего амортизатора. Внизу на шпангоуте №11 с обеих сторон стояли узлы для крепления полуосей заднего шасси.

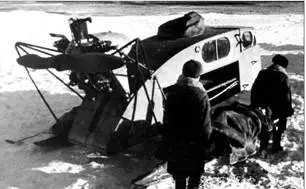

На шпангоуте №13 имелись узлы крепления моторной фермы и ограждения винта.

Вверху на шпангоуте №11 устанавливались узлы крепления амортизаторов заднего шасси и подкосов моторной фермы.

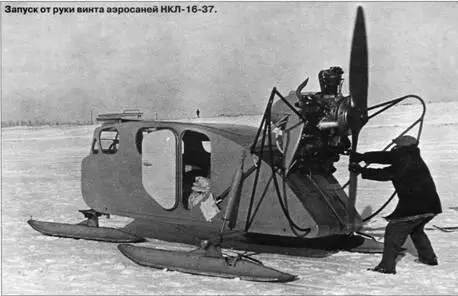

ВМГ аэросаней НКЛ-16 была подобна ВМГ НКЛ-6 и отличалась установкой на моторе стартера. Моторная рама была аналогична моторной раме НКЛ-6. Для привода винта от стартера на втулку служил зубчатый венец маховика автомобиля ЗИС-5 со специальным алюминиевым шкивом.

Подвеска НКЛ-16 не имела существенных отличий от подвески НКЛ-6, кроме конструкции рулевого сектора. Металлические лыжи были идентичны лыжам НКЛ-6 выпуска 1936 г.

Окраска аэросаней, выпускаемых заводом, была белой или шаровой.

Аэросани НКЛ-16, как и предшественники, также претерпели ряд модернизаций. Серийно строились модели НКЛ-16-37 и НЮ1-16-39, незначительно (исключая 30 аэросаней постройки зимы 1939- 1940 гг.) различавшиеся электрооборудованием, марками примененных конструкционных материалов; внешние отличия существенными не являлись.

1* На санитарном варианте выключатель наружного плафона располагался на правом борту над санитарным люком.

С началом войны с Финляндией согласно телеграмме начальника Генштаба Шапошникова с 23 декабря 1939 г. под руководством военинженера 1 ранга Смирнова началось формирование отрядов аэросаней. Было организовано четыре отряда: №7,8,9 и 14 (по наименованию армий, которым их первоначально планировалось придать). Структурно в период формирования отряды подчинялись Главному управлению авиационного снабжения ВВС РККА.

Поскольку имевшихся в ЛВО аэросаней не хватало, был поставлен вопрос о срочном изготовлении на Глиссерном заводе аэросаней сверх плана. Для обеспечения частей ВВС РККА начальник ГУАС комдив Алексеев запросил наркомат и завод о выпуске дополнительной партии аэросаней. Нарком лесной промышленности Янцелович 23 декабря обратился в правительство, после чего заводу было разрешено проведение сверхурочных работ с выделением на премирование 50 тыс. руб. К 1 января 1940 г. завод сверх программы изготовил 30 аэросаней, после чего вернулся к плановым работам.

Необходимость срочного изготовления дополнительного количества аэросаней вынудила внести некоторые упрощения в их конструкцию. Например, отдельные аэросани получили ограждение винта в виде грубой пространственной фермы.
