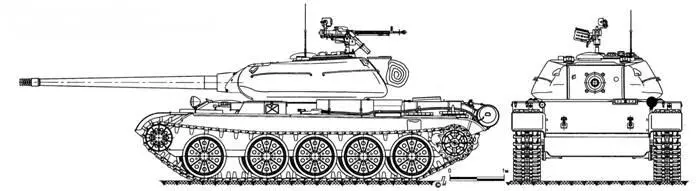

Общий вид танка Т-54 обр. 1946 г. (третий опытный образец), вооруженного 100-мм танковой пушкой Л Б-1.

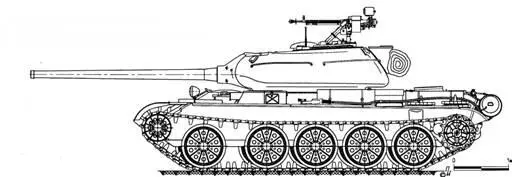

Общий вид танка Т-54 обр. 1946 г. (третий опытный образец), вооруженного 10О-мм танковой пушкой Д-10Т.

Смотровой прибор механика- водителя танка Т-54 обр. 1946 г.

Смотровая призма, устанавливавшаяся у командира танка Т-54 обр. 1946 г.

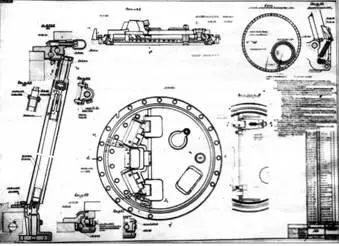

Чертеж командирского люка танка Т-54 обр. 1946 г.

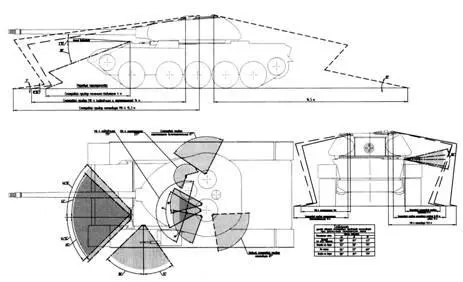

Схема обзора из танка Т-54 обр. 1946 г.

Расположение сидений экипажа в башне танка Т-54 обр. 1946 г.

Командир танка вел наблюдение за полем боя, используя три смотровых прибора – МК-4 (центральный, не поворотный) и смотровые призмы (слева и справа от прибора МК-4), установленные во вращающемся основании командирского люка, располагавшегося на крыше башни над его рабочем местом. Еще одна смотровая призма для наблюдения в левом заднем секторе (без поворота командирского люка) находилась в крышке люка. Впереди командирского люка в крыше башни монтировался поворотный смотровой прибор МК-4 наводчика. Аналогичным смотровым прибором располагал и заряжающий. Кроме того, в крышке его входного люка имелся вспомогательный прибор наблюдения – смотровая призма. Установка смотровых приборов не обеспечивала необходимого кругового обзора из танка. Непросматриваемое пространство с места командира танка было достаточно велико и составляло от 8,5 (на левый борт) до 15,3 м (перед танком).

По днищу боевого отделения (вдоль левого борта) проходили тяги приводов управления механизмами силовой установки и трансмиссии танка. Вращающийся полик боевого отделения отсутствовал. Для вентиляции боевого отделения использовались два вентилятора – нагнетающий (в крыше башни над казенником пушки) и вытяжной (на перегородке МТО).

МТО располагалось за боевым отделением и было отделено от него моторной перегородкой. В нем размещался двигатель с обеспечивающими его работу системами, а также агрегаты трансмиссии.

Основным оружием опытного образца №3 была 100-мм танковая пушка ЛБ-1 со щелевым дульным тормозом. На образцах №4 и №5 устанавливалась 100-мм танковая пушка Д-10Т. С пушкой был спарен 7,62-мм пулемет СГ-43. Пушка и спаренный с ней пулемет монтировались в маску и имели общие приборы прицеливания и механизмы наводки.

На левой и правой надгусеничных полках в бронированных коробах, крепившихся с помощью болтов к бонкам полок и корпусу танка, размещались два курсовых 7,62-мм пулемета СГ-43. Высота линии огня курсовых пулеметов составляла 1440 мм.

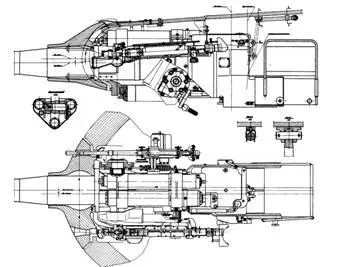

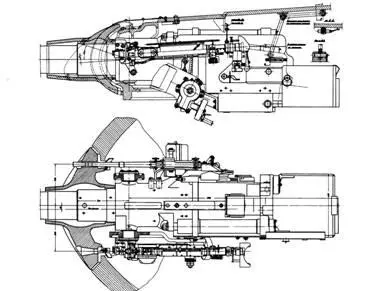

Установка 100-мм танковых пушек ЛБ-1 (вверху) и Д-10Т испаренного 7,62-мм пулемета СГ-43 в башне танка Т-54 обр. 1946 г.

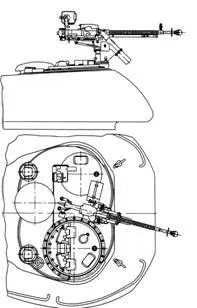

Установка зенитного 12,7-мм пулемета ДШК на башне танка Т-54 обр. 1946 г.

На крыше башни между люками командира и заряжающего на поворотном кронштейне монтировалась зенитная пулеметная установка с 12,7-мм пулеметом ДШК.

При стрельбе из спаренной установки использовался телескопический шарнирный прицел ТШ-19 с 4-кратным увеличением. Для стрельбы с закрытых огневых позиций на ограждении пушки устанавливался боковой уровень. Наводка в цель спаренной установки в вертикальной плоскости осуществлялась с помощью маховика подъемного механизма пушки секторного типа. Углы вертикальной наводки составляли от -4 до +17" (для пушки Д-10Т углы вертикальной наводки находились в пределах от -5" до +17’30’). Наводка пушки и спаренного с ней пулемета в горизонтальной плоскости осуществлялась с помощью МПБ, расположенного в башне с левой стороны. Конструкция механизма поворота позволяла вращать башню от ручного (например, при точной наводке) или электромоторного приводов. Электропривод поворота башни УОТ-1 был выполнен по схеме Леонарда. Максимальная скорость вращения башни достигала 13,2 град./с, минимальная – 0,67 град./с. Электродвигатель МПБ-52 мощностью 2 кВт обеспечивал вращение башни в обоих направлениях. Это достигалось за счет включения наводчиком специального пускорегулирующего устройства – контроллера или командиром – с помощью системы командирского целеуказания при нажатии кнопки на левой рукоятке его смотрового прибора МК-4 (на правой рукоятке прибора располагалась кнопка стопора фиксирующего положения смотрового прибора). Для целеуказания на зубчатом погоне командирского люка имелась разметка угломерного круга с ценой деления 0-50 тысячных и оцифровкой от 0 до 60. При целеуказании поворот башни осуществлялся с максимальной скоростью.

Для стрельбы из пушки применялись 100-мм унитарные выстрелы с бронебойно-трассирующим снарядом БР-412 с взрывателями МД-8 и с осколочно-фугасным снарядом ОФ-412 с взрывателем РГМ. Боевая скорострельность из пушки достигала 8-9 выстр./мин.

Каждый из курсовых пулеметов СГ-43 в броневом коробе монтировался на специальном направляющем кронштейне. Внутри короба у пулемета размещались две специальные коробки с лентами по 250 патронов. Укладка лент с патронами, заряжание пулеметов и очистка короба от стреляных гильз производились снаружи машины. Стрельбу из курсовых пулеметов вел механик-водитель, наводя их на цель за счет поворота танка. Установка пулеметов на боевой взвод также осуществлялась механиком-водителем с помощью специального привода, находившегося на левом борту корпуса в отделении управления.

Стрельбу из зенитного пулемета ДШК по воздушным и наземным целям с использованием коллиматорного прицела К8-Т мог вести как заряжающий, так и командир танка в определенном секторе. Наводка пулемета по горизонту на 360‘ без поворота башни была невозможна.

В боекомплект танка входили 34 унитарных выстрела к пушке, 3500 патронов к пулеметам СГ-43, 150 патронов к пулемету ДШК и 12 ручных гранат Ф-1.
