После проведения сдаточных испытаний в апреле 1915 г. самолеты зачислили в состав авиации Черноморского флота. Летчики встретили их довольно хорошо: по сравнению с летающими лодками американского производства «Кертисс» (Curtiss) машины Григоровича имели лучшие мореходные, летные и эксплуатационные характеристики. Один самолет использовался в составе корабельного отряда, другой состоял в береговом отряде. Скоро оба экземпляра успешно опробовали в боевой обстановке. 12 апреля аппарат с бортовым номером «29», спущенный с борта крейсера «Император Николай I», в районе Босфора впервые атаковал турецкую канонерку. Это сообщение, наряду с другими положительными отзывами об использовании летающих лодок Щетинина-Григоровича, позволило вполне уверенно продолжать строительство следующих гидросамолетов.

Размах верхнего крыла, м 13,68

Длина в линии полета, м 8,0

Площадь крыльев, м² 33,5

Полетный вес, кг 870

Скорость у земли, км/ч 115

Время набора высоты 1000 м, мин 7,0

Потолок, м 4000

Продолжительность полета, час 3,5

Летающая лодка М-4 с бортовым номером «29» и с нарисованными русскими кокардами на берегу Черного моря. 1915 г.

Летающие лодки М-5 в процессе постройки на ПРТВ С. С. Щетинина. На заднем плане видна другая продукция предприятия: монопланы «Ньюпор-IV» и ящики для санитарных повозок

С самого начала 1915 г. Григорович приступил к созданию новой летающей лодки, позже получившей обозначение М-5. При ее проектировании учитывался опыт постройки предыдущих конструкций, а также детальное знакомство с летающей лодкой ФБА. Для совершенствования аэродинамических характеристик использовались результаты продувок модели, произведенные в аэродинамической трубе Петроградского политехнического института (по тем временам одной из лучших в Европе) под руководством В.А. Слесарева. В вопросах гидродинамики и конструкции лодочного фюзеляжа нелишними оказались консультации у профессоров Кораблестроительного отделения вуза.

Благодаря проведенным исследованиям, конструктор максимально оптимизировал обводы лодки, удлинил и слегка изогнул ее хвостовую часть кверху для более эффективного размещения хвостового оперения. В отличие от первых образцов, в которых нижнее крыло было приподнято над фюзеляжем на коротких 150 мм стойках, в М-5 это крыло соединялось непосредственно с увеличенными по высоте бортами лодки. Размах и площадь нижнего крыла увеличились, и это обстоятельство заметно улучшило взлетные и посадочные свойства самолета.

Особое внимание при постройке М-5 было уделено повышению прочности корпуса лодки в части, соприкасающейся с водой. Конструкция могла уже называться типовой, она состояла из ясеневого каркаса с 3 мм фанерной обшивкой на бортах и 5-6 мм обшивкой на днище. Редан накладной из 10 мм фанеры. Сборка фюзеляжа велась на латунных шурупах с использованием свинцовых или цинковых белил. Соединения обшивки усиливались фанерными накладками, проклепанными медными заклепками.

Нижние швы укреплялись медной фольгой толщиной 0,3 мм, края ее загибались под обшивку, а стыки паялись оловом. Снаружи деревянный корпус покрывался бесцветным масляным лаком, а его внутренние поверхности – олифой.

Конструкция крыльев, стабилизатора и киля вертикального оперения собиралась из сосны, рули высоты и поворота – из тонкостенных стальных труб. Хвостовое оперение с целью защиты от воды было поднято вверх на стальной трубчатой пирамиде и расчалено тросами. Такая схема не являлась достаточно жесткой, в полете вся хвостовая часть заметно скручивалась на виражах, вибрировала от воздушной струи, однако никогда не ломалась.

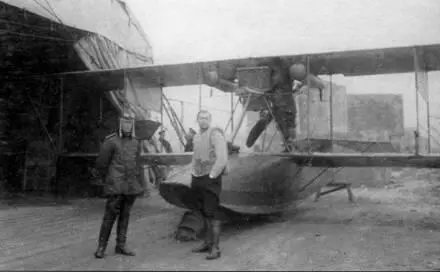

Летающая лодка «Кертисс» (Curtiss) авиации Черноморского флота на береговой базе в Одессе. На переднем плане летчик Корсаков (в свитере) из армейского 32-го авиаотряда, приехавший в гости к морским авиаторам

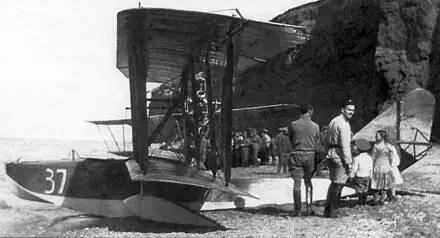

М-5 с флотским кодовым номером «37» из состава 1-го корабельного авиаотряда. Черное море, 1916 г.

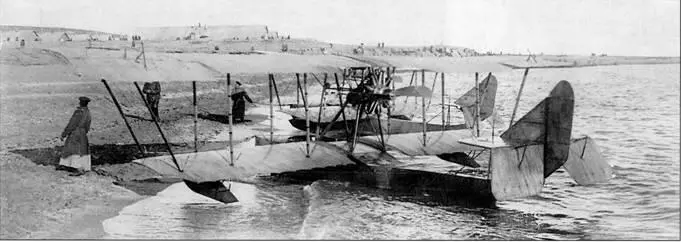

Учебные М-5 Бакинской летной школы на берегу Каспийского моря

Ротативный двигатель с толкающим воздушным винтом монтировался на мотораме, расположенной в пространстве между центральными межкрыльевыми стойками. В передней части мотоустановки имелась рукоятка ручного запуска двигателя. Для подачи бензина к двигателю пользовались ручным насосом, которым создавали избыточное давление в топливном баке, размещенном за кабиной пилотов.

Первый экземпляр М-5 построили на заводе Щетинина в апреле 1915 г., спустя месяц самолет благополучно прошел испытания, и далее началась его многолетняя история использования.

Основная часть М-5 оснащалась двигателями «Гном Моносупап» 1 00 л.с. С этим двигателем получилось наиболее удачное соотношение мощности, полетного веса и размеров самолета, позволявшее летчикам оценивать его как приятный в полете, а по своей доступности и безопасности считать отличным учебным аппаратом. В последнем своем качестве М-5 положительно запомнился многим обучившимся на нем авиаторам и даже получил весьма благосклонное прозвище «пятак».

Одновременно, М-5 обладал невысокими летными данными, его полетная скорость находилась в пределах 100 км/ч. Григорович неоднократно пытался улучшить характеристики М-5 путем установки более мощных двигателей, однако, единожды достигнутая гармония (с «Гном Моносупап») нарушалась и летные качества только ухудшались.

На Балтике самолет не вызвал большого интереса: хотя М-5 имел легкое и приятное управление по всем трем осям, по летным характеристикам ФБА он не превосходил. А война там шла жестокая. С апреля 1915 г. обе стороны выполняли ежедневные разведывательные полеты, в июле состоялись первые воздушные стычки, в которых противники отчаянно обстреливали друг друга из карабинов и маузеров. В сентябре отмечались практически ежедневные воздушные бои, в которых соотношение сил (увы!) составляло обычно два к пяти в пользу немецких авиаторов.

На Черном море, ввиду превосходства русского флота, обстановка для авиации была более спокойной. При этом «Кертиссы», составлявшие ядро самолетного парка, обладали гораздо худшими летными характеристиками, чем даже ранние М-4 Григоровича. Поэтому прибытие 16 мая 1915 г. в Севастополь М-5 первого образца воспринималось как вполне положительное явление. Кроме того, по сравнению с французской лодкой ФБА, М-5 оказалась прочнее и гораздо лучше выдерживала посадку на крутую черноморскую волну. Все указанные обстоятельства привели к тому, что очень скоро последовал заказ на 12 таких лодок для авиации Черноморского флота.
