Р. Г. Данилов, М.А. Малкин

Продолжение. Начало см. в «ТиВ» №7-11/2009 г., № 1-5,7-12/2010 г., № 1-7,10/2011 г.

В статье использованы фото из архивов ОАО «Инновационная фирма «НАМИ-Сервис» и ОГК СТ АМО ЗИЛ

В первой части статьи мы рассказали об истории автомобиля «Гидроход-49061», разработанного научно-исследовательской фирмой «НАМИ- Сервис» совместно с ОГК СТ AM О ЗИЛ. Опытный образец, созданный для реализации на практике идеи «гибкой» трансмиссии, стал объектом самых разнообразных исследований. Об этом и пойдет речь в статье.

Автомобиль «Гидроход», как уникальная лаборатория на колесах, открывал широчайшие возможности перед исследователями. Так как от схемы раздачи мощности в трансмиссии зависят не только показатели проходимости, но и ряд других важнейших эксплуатационных свойств, автомобильная наука получила ценнейшую возможность изучить влияние никогда еще ранее не реализованного на автомобилях индивидуального регулируемого привода колес на тягово-скоростные и динамические показатели, управляемость и экономичность. Единственный в своем роде автомобиль с гидрообъемной трансмиссией представлял интерес для инженеров, так как давал возможность изучить особенности работы гидрообъемной передачи в нетипичной для нее роли привода колес. Это позволяло раскрыть потенциальные возможности гидротрансмиссии, исключить или снизить влияние ее недостатков.

Для решения всех этих задач целесообразно было провести комплексные испытания «Гидрохода» в различных дорожных условиях. Эти испытания были организованы самой фирмой «НАМИ-Сервис» и проводились в течение нескольких лет, получив высокую оценку специалистов, занимающихся вопросами распределения мощности в трансмиссиях автомобилей. Но этому этапу предшествовали еще предварительные испытания и длительная обкатка.

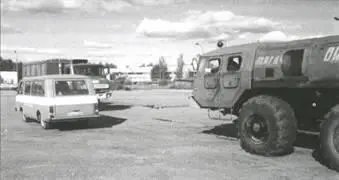

Оценка тяговых возможностей автомобиля «Гидроход» проводилась как при движении передним, таки „ задним ходом. В расположенном рядом автомобиле РАФ-2203 размещена регистрирующая аппаратура. Автополигон НАМИ, г. Дмитров, сентябрь 2003 г.

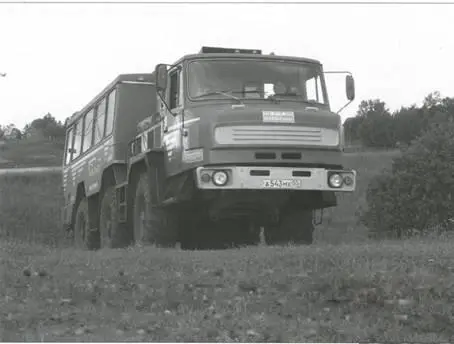

Преодоление подъема 40% во время предварительных испытаний. Автополигон НАМИ, г. Дмитров, сентябрь 2003 г.

Испытания автомобиля было решено начинать сразу по окончании сборки, не дожидаясь готовности системы управления индивидуальными приводами колес. Первая установленная на «Гидроход» система ручного управления, обеспечивающая синхронное и симметричное регулирование всех трех гидроконтуров, позволяла провести обкатку машины, чтобы получить представление о том, как работает гидрообъемная трансмиссия в различных условиях. При этом в активе испытателей еще были возможности выбора блокированной или дифференциальной связи между условными осями, а также движения в неполноприводном режиме с приводом на любые одну или две оси.

Обкатка по внутризаводским дорогам ЗИЛа, проходившая весной 2003 г., не оставила сомнений по поводу работоспособности машины. Прямо скажем, это было большой удачей конструкторского коллектива – макетный образец, в который заложены совершенно нетипичные технические решения, мог и не оправдать ожиданий своих создателей.

В этот период, в апреле 2003 г., состоялись первые предварительные испытания «Гидрохода» на стенде с беговыми барабанами комплекса «Кавказ» УКЭР АМО ЗИЛ.

Несколько слов о том, что представляет собой этот испытательный комплекс. Это уникальное сооружение, предназначенное для испытаний легковых и грузовых автомобилей в экстремальных климатических условиях. В составе комплекса имеются аэроклиматическая камера и динамометрический стенд с двумя парами беговых барабанов, расстояние между осями которых можно регулировать под величину колесной базы исследуемого автомобиля. Оборудование аэроклиматической камеры позволяет проводить испытания при температуре воздуха от -60°С до +60°С, влажности – до 100% и скорости ветра до 150 км/ч, а на беговых барабанах имитируется движение со скоростью до 190 км/ч или различное дорожное сопротивление.

Конечно, применительно к «Гидроходу» все возможности заводского испытательного комплекса использовать и не планировалось. На данном этапе требовалось оценить работоспособность гидрообъемной трансмиссии при высоких рабочих давлениях и проверить соответствие тяговых показателей автомобиля полученным ранее расчетным значениям. При этом имелась возможность провести такую оценку отдельно для каждой оси автомобиля – напомним, что в конструкции трансмиссии «Гидрохода» предусмотрено как отключение отдельных гидроконтуров, так и отключение приводов отдельных колес. Однако, учитывая особенности конструкции стенда и самого автомобиля, было решено исследовать только две оси из трех. «Гидроход» установили на барабаны стенда передней и задней осями, колеса средней оси при этом сняли, а их привод отключили.

Результаты испытаний в какой-то мере даже превзошли ожидания разработчиков. В гидросистеме удалось развить давление 39 МПа, т.е. близкое к максимальному, которое могут развить примененные насосы (45 МПа). Высокие тяговые свойства машины даже стали причиной небольшого инцидента, произошедшего во время испытаний: от рамы «Гидрохода» оторвалась буксирная петля, к которой крепился трос лебедки, удерживающий машину на стенде, и автомобиль сорвался с беговых барабанов. Но все обошлось благополучно, и после испытаний следы «боевого крещения» устранили.

В августе 2003 г., во время подготовки «Гидрохода» к предварительным испытаниям, в подмосковных Бронницах проходила выставка военной автомобильной техники, организованная на базе НИИИ-21 МО РФ – головного института в этой области. Участие в этой выставке, традиционно включающей в себя демонстрационные заезды представленной техники на испытательном полигоне НИИИ-21, обещало стать важным и весьма ответственным этапом испытаний нового автомобиля, который позволил бы оценить проходимость в условиях тяжелого бездорожья и провести сравнительную оценку опытного образца с серийными армейскими автомобилями. Решение об участии «НАМИ-Сервис» в выставке было принято, и «Гидроход» сразу стал одним из наиболее интересных экспонатов, совершив несколько заездов по испытательной трассе института. Так состоялось первое появление этой машины на публике.
