АЛ. Платонов, д.т.н. (ФГУП «НИМИ»),

Ю.И. Сагун, к.т.н., А.В. Растопка (ВУНЦ СВ «Общевойсковая академия ВС РФ»), М.Ю. Шапорев (МГТУ им. Н.Э. Баумана)

В знаменитом произведении М.Ю. Лермонтова «Бородино» есть такие строки:

Поэт в этих строках довольно четко определил роль картечи *, и даже читатель, имеющий отдаленное представление об артиллерийских боеприпасах, понимает, что это именно она несет гибель всему живому, встретившемуся на пути.

В этой статье сделана попытка обобщить конструктивные решения картечных снарядов, принципа их действия и особенностей боевого применения.

* В Военном энциклопедическом словаре даются следующие толкования термина «картечь»:

КАРТЕЧЬ (от итал. cartoccio, букв, «сверток»):

1) Артиллерийский снаряд для поражения открытой живой силы противника на расстоянии до 300 м. В XIV-XVII вв. снаряд заполнялся мелкими камнями и кусками железа: в XVII-XIX вв. сферическими чугунными или свинцовыми пулями в железный (стальной) или картонный корпус.

2) Крупная (диаметром св. 5 мм) дробь для охотничьих ружей”.

Раннее европейское артиллерийское орудие ведет огонь «дробом».

Считается, что с XIV в., когда для метания боеприпасов стали активно использоваться пороха, а на вооружение приниматься гладкоствольные артиллерийские орудия, начался этап развития артиллерии и боеприпасов (XIV-XVII вв.), который историки назвали архаическим. В этот период в качестве боеприпасов служили различные твердые предметы: камни, свинцовые и железные пули, ядра и др. Практически с появлением огнестрельного оружия для стрельбы по открытым живым целям стали применять картечь. Материалом для картечи являлись куски камня, кирпича (весьма разнообразные по размеру: «с яблоко», «с куриное яйцо»), рубленое железо («усечки»), куски железного шлака, «дроб железный» и т.п. Выстрел, снаряженный кусками металла или гвоздями, называли «ежовым»: перечисленные предметы засыпали в ствол орудия после того, как боевой (метательный) заряд пороха был закрыт пыжом из травы или соломы.

В дальнейшем для уменьшения угла разлета поражающих элементов и предохранения ствола от быстрого износа каменную картечь стали насыпать в плетеную корзину с поддоном, предварительно вложенную в ствол поверх боевого заряда.

Между прочим, каменная картечь, помещенная в плетеную корзину, применялась даже в первой половине XIX века – для стрельбы из мортир крупного калибра.

С появлением чугунных ядер каменную картечь стала постепенно вытеснять картечь с чугунными или (что бывало реже) свинцовыми пулями сферической формы. При этом свинцовые пули при выстреле сильно деформировались, даже слипались, что сильно ограничивало дальность их полета. Напротив, чугунные пули не имели таких недостатков, однако иногда раскалывались и портили стенки канала ствола. В этом отношении железные пули были более предпочтительны, хотя их изготовление являлось более трудоемким.

Картечь со сферическими пулями впервые появилась на вооружении артиллерии в XVI веке. Снаряд состоял из шпигеля со стержнем, на который надевался холстинный мешок или сетка со сферическими пулями. Мешок, туго обмотанный веревкой, связывался у головки стержня и осмаливался.

Корзина с каменной картечью.

Картечь в холстинном мешке.

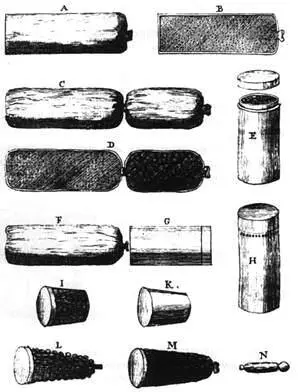

Страница из русского перевода классической книги де Сен-Реми «Мемории или записки артиллерийские», изданного в Санкт-Петербурге в 1733 г., с изображением различных вариантов картечи: D – картечь «холщовая» с пороховым зарядом в картузе, Е – «деревянная» картечь со свинцовыми пулями, G и H – жестяная картечь, I и К – картечь поверх ядра, L и М – «вязаная» картечь с сеткой.

Такое устройство позволяло сохранять цилиндрическую форму снаряда и было удобным для заряжания орудия, к тому же такой снаряд меньше разбивал стенки ствола. Снаряд имел название «вязаная картечь» (его именовали также «сосновой шишкой» и «виноградной гроздью»).

В русской армии эффективность стрельбы картечью продемонстрировала, например, артиллерия стрелецких полков в 70-е гг.

XVII века. К этому времени уже было введено сочетание картечи в виде единого снаряда и порохового заряда в картузе (кстати, предполагают, что в русский язык слово «картечь» могло прийти не только от итальянского cartoccio, но и как вариант польского karteczawm германского Kartatsche). Введение такого выстрела привело к изменению «системы артиллерийского вооружения». Довольно быстро заряжание орудий полевой и крепостной артиллерии картечью и порохом в картузе положило конец использованию многоствольных орудий со стволами ружейных, карабинных или пистолетных калибров – «органов» или «сорок», имевших немалое распространение в XVI веке.

О роли картечи в русской артиллерии в первой четверти XVIII века (эпоха реформ Петра Великого) можно судить по таким соотношениям: пушки и гаубицы полевой артиллерии и полковые пушки должны были иметь в боекомплекте 120 ядер и 30 картечей, пушки осадной артиллерии – 475 ядер и 25 картечей. Любопытна попытка в этот период совместить в ближнем бою огонь полковой артиллерии картечью и гранатами: 3-фунтовая полковая пушка, разработанная в 1706 г. поручиком В.Д. Корчминым, несла на станинах лафета две небольшие 6-фнт «гранатные» мортирки.

Развитие боеприпасов позволило примерно с середины XVII века перейти к изготовлению так называемой «жестяной картечи», т.е. картечи, размещенной в тонкой железной оболочке.

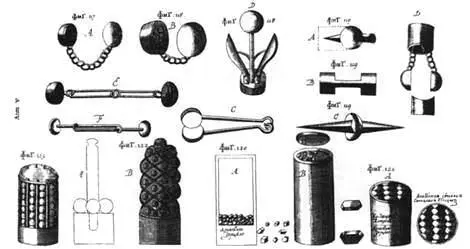

Страница из книги «Учение и практика артиллерии» поручика саксонской службы Иоганна Зигмунта Бухера, переведенной и изданной в Москве в 1711 г. «Фигуры» 120 и 121 изображают жестяной цилиндр с «дробом сеченым», 122 – «вязаную» картечь, 123 – картечь с «покрышкою».

Картечь в металлической оболочке.
