Картечные пули по форме были сферическими и с 1807 г. изготовлялись из чугуна. Они имели строго ограниченные массогабаритные характеристики и делились на 10 категорий, представленных в табл. 2.

Можно сравнить данные «дальней» и «ближней» жестяных картечей для нескольких орудий русской артиллерии системы 1805 г. (см. табл. 3).

В 12-фнт пушках «дальняя» картечь составлялась из пуль №8, «ближняя» – №3, в четвертьпудовом единороге «дальняя» картечь набиралась из пуль №5 или №4, «ближняя» – №3.

«Навесная» картечь предназначалась только для стрельбы из 5-пудовых (калибр около 350 мм) мортир и применялась при осаде и обороне крепостей. Она содержала самые тяжелые чугунные пули (2,5 фунта каждая). В отличие от «прицельной» картечи, оболочка навесной картечи не имела верхней крышки, так как при навесной стрельбе она была не нужна. Стрельба такой картечью производилась на дальность не более 150 м.

Изготовление картечи (так же, как и гранат, брандкугелей, светящих ядер и картузов с пороховыми зарядами) велось в лабораторных ротах (лабораториях) и запасных артиллерийских парках. Неслучайно Н.В. Гоголь в «Мертвых душах» упоминал, что обычным встречным на русских дорогах был «солдат верхом на лошади, везущий зеленый ящик с свинцовым горохом и подписью: такой-то артиллерийской батареи».

Еще один тип боеприпаса разработали в середине XVII века для стрельбы только из мортир на дальность не менее 250 м и вплоть до 350-400 м – «гранатная картечь». Его создание было вызвано стремлением максимально повысить поражающее действие картечи путем замены сплошных пуль разрывными снарядами.

Русский мушкетон лейб-гвардии гусарского полка, 1798 г. При калибре ствола 15 мм раструб имеет размеры 50x27 мм.

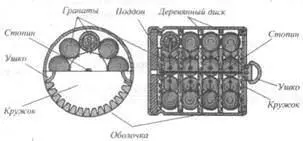

Гранатная картечь.

«Гранатная картечь» имела обычную для такого типа боеприпасов оболочку, внутри которой находились уложенные в определенном порядке деревянные диски с гнездами, где размещались гранаты небольшого калибра с трубками. Через жестяную оболочку картечи проходил стопин – хлопчатобумажная нить, пропитанная селитрой и опудренная пороховой мякотью. Нити стопина обеспечивали огневую связь между стопином и трубками гранат. Любопытно, что ранее ту же задачу – увеличения площади поражения одновременным выстрелом большого количества небольших разрывных снарядов – тоже пытались решить увеличением числа стволов (сборная многоствольная «складная пушка» Ивана Федорова, 1583 г., 100-канальная пушка Андрея Чохова, 1588 г.), но дальше опытов дело не пошло.

В боекомплект 5-пудовой мортиры обр. 1805 г. входила гранатная картечь массой 59,8 кг, снаряженная 36 3-фн гранатами. Масса гранаты составляла 1,36 кг, в качестве взрывчатого вещества она несла 64 г артиллерийского пороха. Время горения трубки составляло 11-12 с.

При выстреле от действия пороховых газов боевого заряда через отверстие в чугунном поддоне происходило воспламенение стопина и от него – трубок гранат. В процессе движения снаряда по каналу ствола оболочка разрушалась. После вылета из канала ствола орудия гранаты разлетались практически так же, как чугунные пули «обычной картечи», а затем разрывались и поражали осколками пехоту и конницу.

Поражающее действие «гранатной картечи» по массовым целям было значительно эффективнее обычной картечи.

Ограничения по дальности определялись прежде всего тем, что при стрельбе на малые дальности «гранатная картечь» была опасна для своих войск, а на больших – имело место большое рассеивание гранат.

Технология изготовления таких боеприпасов была значительно сложнее, что не позволяло применять «гранатную картечь» ко всем типам артиллерийских орудий. Вместе с тем, «гранатная картечь» оставалась на вооружении до полного перехода к нарезной артиллерии, а в период Первой мировой войны (1914-1918 гг.) устройство гранатной картечи послужило образцом при создании шрапнели с разрывными элементами для стрельбы по самолетам.

Далее следует напомнить некоторые особенности устройства и применения картечи для гладкоствольной корабельной артиллерии XVIII-XIX вв. В русском флоте использовались три типа картечи: «картечь в корпусе», «картечь вязаная» и «картечь в кругах».

Устройство «картечи в корпусе» практически полностью соответствовало устройству «жестяной картечи», рассмотренной выше. В качестве снаряжения использовались свинцовые или чугунные пули. Первоначально картечь помещалась в жестяной корпус и деревянный поддон, но, начиная с 1810 г., было решено помещать ее только в железный корпус. «Картечь в корпусе» входила в боекомплект единорогов, бомбовых пушек, Фальконетов и карронад. Основные данные «картечи в корпусе» представлены в табл. 4.

«Вязаная картечь» и «картечь в кругах» именовались, соответственно, как ближний и дальний «дрейфгагель». Название «дрейфгагель» (от англ. drife, что означает «сносить в сторону», и gaggle- «рокотать») связано с характером траектории пуль (ядер) и звуком, который они издавали в полете.

Ближний «дрейфгагель» использовался для стрельбы из пушек на близких дистанциях и состоял их железного круглого поддона со стержнем (шпигелем) в центре, вокруг которого укладывались в мешке пули; все сплеталось тонкой веревкой и осмаливалось. Всего в каждой картечи было 30 ядер (пуль). Ядра (пули) укладывались в пять рядов, в каждом из которых находилось по 6 ядер (пуль). Данные по «вязаной картечи» представлены в табл. 5.
