В конструкции танка «Объект 167М» КБ завода № 183 воплотило все свои имевшиеся к этому времени наработки по совершенствованию различных узлов, агрегатов и систем, которые прошли отработку в опытных образцах. Созданию новой машины предшествовал неофициальный НТС на тему: «Каким мы видим будущий танк УВЗ», проведенный Л.Н. Карцевым в январе 1962 г. в заводском КБ.

Ю.П. Костенко воспоминал: «Все приняли без обсуждения новую принципиальную схему танка, созданную АЛ Морозовым: экипаж — три человека: командир, наводчик, механик-водитель; пушка с автоматом заряжания; приведенная толщина брони — 400 мм (по схеме НИИ стали); вместо одной центральной — две бортовые коробки передач 77*. Остальное было отвергнуто. Так, вместо принципиального нового двухтактного дизеля с двухсторонним отбором мощности, который кроме танка, к установке в машины другого типа был не пригоден, было решено ориентироваться на проверенный жизнью и широко применявшийся в народном хозяйстве и армии четырехтактный дизель типа В-2. Поднять мощность этого дизеля можно было реально за счет установки на нем нагнетателя. Вместо ходовой части с принципиально новой мелкозвенчатой гусеницей было решено делать гусеницу, обязательно взаимозаменяемую с танками типа Т-54 (к тому времени в армии было уже около 30 тысяч таких танков). Ходовую часть делать с расчетом на то, что в дальнейшем вес танка будет увеличен до 40–42 т. Автомат заряжания делать бескабинным, обеспечив экипажу условия непосредственного общения в танке, что имело принципиальное значение для морально-психологического состояния экипажа в экстремальных ситуациях при эксплуатации танка и в бою. Практически это были неписанные ТТТ конструкторов УВЗ на новый танк своего завода».

76* Еще в 1956 г. Л.Н. Карцев предложил сократить численность экипажа танка до трех человек, но не получил поддержки ни в Министерстве транспортного машиностроения, ни в Министерстве обороны СССР.

77* Однако, несмотря на упоминание Ю. П. Костенко о бортовых коробках передач, в проекте танка «Объект 167М» была использована центральная коробка передач.

Продольный разрез.

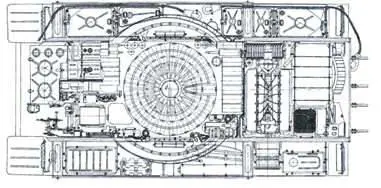

Вид в плане.

Поперечные разрезы.

Согласно проекту модернизированный танк «Объект 167М», помимо установки 125-мм гладкоствольной пушки Д-81 (предполагалась также возможность монтажа 122-мм нарезной пушки Д-83), стабилизированной в двух плоскостях (стабилизатор «Ливень»), с механизмом раздельно-гильзового заряжания карусельного типа емкостью 21 выстрел (при общем боекомплекте 40 выстрелов), имел комбинированную защиту корпуса и башни. Угол наклона от вертикали верхнего лобового листа корпуса был увеличен с 60 до 68°, а сам он представлял собой пакет из двух 80-мм (наружного) и 30-мм (внутреннего) броневых листов, между которыми располагался 110-мм лист стеклопластика. Литая башня имела вставки из броневого алюминиевого сплава (как и в башне танка «Объект 432»), от которых впоследствии отказались (см. «ТиВ» № 3/2009 г.). На надгусеничных полках устанавливались бортовые решетчатые стальные экраны, а также узкие сплошные стальные экраны, защищавшие топливные баки и оборудование от кумулятивных средств поражения противника.

При стрельбе из пушки в дневных условиях применялись перископический прицел типа Т2С или телескопический прицел с приставкой «Обь» с радиодальномером, ночью — прицел «Луна II» или разрабатывавшийся бесподсветочный прицел «Ключ», а также выстрелы с частично сгорающей гильзой. Начальная скорость бронебойно-подкапиберного снаряда составляла 1800 м/с. Скорострельность за счет введения механизма заряжания достигала 8-10 выстр./мин. В составе силовой установки танка предусматривалось использовать дизель типа В-2 мощностью 551 кВт (750 л.с.) или 574 кВт (780 л.с.) с нагнетателем, усовершенствованные радиаторы, воздухофильтры, топливную и масляную системы, а также усиленные агрегаты трансмиссии.

Вариант машины с повышенным уровнем противорадиационной защиты имел обозначение «Объект 167Д».

Конструкция механизма заряжания «Желудь», предложенная КБ завода N«183, несмотря на меньшую емкость по сравнению с харьковским механизмом заряжания, была значительно проще и надежнее в работе. Кроме того, она обеспечивала возможность перехода (сообщения) членов экипажа из отделения управления в боевое и обратно. Откомандированный в КБ завода им. В.А. Малышева для ознакомления с механизмом заряжания Ю.П. Костенко (в тот период — начальник бюро вооружения и башни КБ завода № 183) так охарактеризовал конструкцию кабинного механизма заряжания танка «Объект 432», разработанную под руководством М.А. Набуговского: «При такой конструкции механик-водитель был изолирован от командира и наводчика, а пороховые заряды артиллерийских выстрелов в сгорающих гильзах располагались вертикально по периметру боевого отделения. Это была в прямом смысле «пороховая бочка». Наряду с этим, такая конструкция отличалась излишней сложностью и была нетехнологична. Меня очень удивило то, что Морозов согласился с таким решением. Был еще один вопрос. Набутовский, в погоне за снижением веса, заменил дублирующий ручной механический подъемный механизм пушки на гидравлический, подключив его к гидравлической системы стабилизатора пушки в вертикальной плоскости. Это оригинальное и красивое, с точки зрения экономии веса и внутренних объемов боевого отделения, конструкторское решение не выдерживало никакой критики с точки зрения особых требований по надежности к дублирующим приводам наведения. Весь смысл дублирующих приводов наведения пушки заключался в том, чтобы в условиях боя, когда в танке откажут и гидравлика, и электрика, но еще сохранит некоторую боеспособность экипаж, наводчик смог, используя только свою мускульную силу и механические приводы наведения, вести огонь из пушки. В этом плане гидравлический ручной подъемный механизм пушки противоречил здравому смыслу».

Другим принципиальным недостатком харьковской конструкции была зависимость закусывания снаряда от угла наклона погона башни к плоскости пушки: заряд тормозился фланцем, а снаряд шел по инерции дальше с некоторым углом, величина которого характеризовалась направлением его силы тяжести в данный момент времени. Это обстоятельство сказывалось на увеличении рассеивания (в тагильской конструкции механизма заряжания этот недостаток был исключен за счет принудительного досылания снаряда вплоть до полного закусывания в канале ствола 78* ). Впоследствии проявился еще один серьезный дефект — неулавливание поддона.
