4/12А//Д/Ж: 4 — тактность, 12 — число цилиндров, V — образное расположение цилиндров (ГР — горизонтально-рядное), Д — дизель, Ж — жидкостная система охлаждения.

* С учетом крепления бревна для самовытаскивания.

** Или 450–460/10-25 в варианте с использованием шаров из ультрафарфора.

В 1965 г. параллельно с работами по танку «Объект 434» в КБ завода им. В.А. Малышева началось проектирование танка «Объект 437», который представлял собой «Объект 434» с установкой лазерного дальномера в системе управления огнем, получившего наименование «Кадр». В марте того же года в КБ из НТК ГБТУ поступили ТТТ на разработку на базе танка «Объект 434» командирских вариантов машины — «Объект 434КБ» (командира батальона) и «Объект 434КР» (командира роты). Работы по этим машинам продолжились уже во втором послевоенном периоде.

Поскольку «Объект 432» рассматривался в качестве основного типа танка для Советской Армии, то на его базе в. КБ ЧТЗ, ЛКЗ и во ВНИИ-100 в 1963–1965 гг. были выполнены проекты различных боевых машин и машин боевого обеспечения, к которым относились: танки с ракетным управляемым оружием «Объект 775», «Объект 287» и истребитель танков «Объект 150»; ракетные комплексы «Объект 810» с ракетами 8К14 и 8К99; боевые машины артиллерии со 122- и 152-мм артиллерийскими системами; зенитная самоходная пусковая установка ЗРК «Круг-П» и станция наведения «Круг-Н»; минный инженерный тральщик (с двухрядным катковым тралом, однорядным катковым тралом с ножевыми приставками и ножевым тралом); аварийно-спасательная машина ACM; танковый штурмовой мост ТШМ, а также специальная машина огневого усиления танковых частей — комплекс «Резеда».

Однако большая часть боевых и обеспечивающих машин, создаваемых на базе танка «Объект 432», требовала переднего расположения двигателя и наличия дополнительного отбора мощности на привод вспомогательного оборудования и агрегатов. В виду того, что дизель 5ТДФ не имел такого привода, во ВНИИ-100 в 1964–1965 гг. подготовили ряд проектов с продольным передним и кормовым расположением двигателя с возможностью отбора мощности от одной (свободной) зубчатой муфты отбора мощности. Но в металле эти проекты реализованы не были.

Наряду с разработкой средних танков с дизелями, в КБ завода № 183 был создан один из первых отечественных танков с ГТД 80* , получивший обозначение «Объект 167Т».

Разработка танка с ГТД началась в КБ завода N«183 на основании решения Совета Министров № 173РС от 24 января 1961 г. В качестве соисполнителя-разработчика двигателя для танка привлекли Омское моторостроительное конструкторское бюро Министерства авиационной промышленности СССР — ОКБ-29, поставившее в то время на серийное производство вертолетный газотурбинный двигатель ГТД-3, конструкция которого и легла в основу будущего танкового ГТД (см. «ТиВ» № 10/2009 г.).

Для размещения в танке ГТД-3 подвергся соответствующей доработке, которая заключалась в установке понижающего редуктора и соответствующей регулировке топливной аппаратуры применительно к танковым условиям. Этим занимались омские конструкторы под руководством главного конструктора В.А. Глушенкова, а в КБ завода № 183 параллельно велись работы по конструированию систем, узлов и агрегатов силовой установки.

В результате этих работ в начале 1960-х гг., помимо танка «Объект 167Т», были спроектированы следующие опытные образцы:

— «Объект 167ТУ» с двигателем ГТД-ЗТУ и сокращенным временем (до 3 мин) его пуска в условиях низких температур (технический проект танка в металле реализован не был. — Прим. авт.)\

— «Объект 166ТМ» с двигателем ГТД-ЗТУ на базе опытного танка «Объект 167Т».

В состав коллектива КБ Уралвагонзавода, работавшего над созданием опытных танков с газотурбинными двигателями, входили Л.С. Долгов, М.Г. Кизин, Э.Б. Вавилонский, В.М. Дудаков, В.М. Мамаев, А.И. Большаков, С.Ф. Петров, И.М. Хованов, В.Н. Побережный, Я.М. Поспелов, П.П. Никулин, В.А. Степанов и другие. Руководство осуществляли заместитель главного конструктора В.Н. Венедиктов и начальник бюро нового проектирования И.А. Набутовский.

В начале 1963 г. опытный образец танка «Объект 167Т», оснащенный двухвальным газотурбинным двигателем ГТД-ЗТ конструкции ОКБ-29, был собран. Установка ГТД потребовала изменения конструкции трансмиссии и увеличения емкости топливной системы базового танка «Объект 167» вследствие худшей экономичности этого двигателя по сравнению с дизелем. Разработка новой трансмиссии в короткие сроки была выполнена конструктором И.М. Ховановым, а доводка и ее изготовление проводились под руководством конструктора Л.С. Долгова.

80* В данном случае имеется в виду полноценная боевая машина, а не ходовые макеты с установленными контрольно-измерительными приборами и другим лабораторным оборудованием, выполненные на базе танков Т-54 и Т-55.

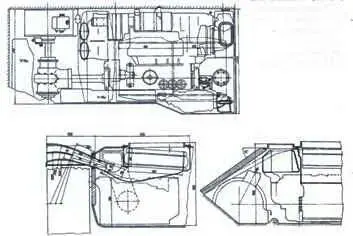

Вариант переднего расположения МТО танка «Объект 432» с продольной установкой двигателя 5ТДФ. Проект ВНИИ-100.

Вариант кормового расположения МТО танка «Объект 432» с продольной установкой двигателя 5ТДФ. Проект ВНИИ-100.

Вид на МТО танка «Объект 167Т».

В первый пробный пробег опытный образец танка «Объект 167Т» вышел 11 апреля 1963 г. На разъезженной, размокшей кольцевой трассе заводского полигона танк с ГТД показал скорость в 1,5 раза большую, чем у серийной машины с дизелем. Сравнительные пробеговые испытания опытного танка «Объект 167Т» с газотурбинным двигателем и танка «Объект 167» с дизелем, проведенные на полигоне Уралвагонзавода с участием ВНИИ-100 и НИИД, выявили преимущества танка с ГТД по динамическим и тяговым характеристикам.

Танк с ГТД значительно быстрее преодолевал подъемы и крутые повороты, развивал более высокую скорость движения без опасения заглохания и перегрева двигателя в тяжелых дорожных условиях. Были получены полезные результаты по определению системы управления двигателем и уточнены требования к его характеристикам и параметрам систем воздухоочистки и охлаждения. Испытания показали необходимость значительной доработки системы воздухооч истки ГТД. Кроме того, выявилась недостаточная эффективность системы перепуска газа как дополнительного средства торможения объекта.

Полигонные испытания машины, проведенные в июле 1964 — январе 1965 гг., показали, что, несмотря на увеличенную емкость топливных баков, запас хода ее оказался примерно в 1,7 раза меньше, а расход топлива примерно в 2,3 раза больше, чем у танка с дизелем. Существенным недостатком в случае серийного производства такого танка являлась бы и значительно более высокая стоимость ГТД.
