Дальнейшие работы по газотурбинной тематике в КБ Уралвагонзавода были направлены на повышение эффективности и надежности работы ГТД, трансмиссии и системы воздухооч истки. Так, например, выполненные исследования позволили довести величину коэффициента пропуска пыли у агрегата воздухоочистки до 2–3% (против 4–5% на танке «Объект 167Т»). Венцом всей деятельности по этому направлению стало создание в 1966 г. опытного образца танка «Объект 166ТМ», на котором использовали усовершенствованные воздухоочиститель, трансмиссию и более экономичный двигатель ГТД-ЗТУ. Работы по газотурбинной тематике велись на заводе вплоть до 1967 г. включительно.

На основе результатов испытаний танков «Объект 167Т» и «Объект 166ТМ» в КБ Уралвагонзавода пришли к выводу о неперспективности танка с газотурбинным двигателем. Работы по установке ГТД в танк на Уралвагонзаводе прекратили, так как его КБ не удалось кардинально решить вопросы воздухоочистки, сокращения расхода топлива и снижения стоимости танка с ГТД. В дальнейшем КБ завода все усилия сосредоточило на создании танков с дизелями.

В 1964 г. во ВНИИ-100 развернулись работы по оборудованию танка «Объект 432» газотурбинной силовой установкой на базе двигателя ГТД-ЗТЛ мощностью 588 кВт (800 л.с.) и удельным расходом топлива 410 г/кВт-ч (301 г/л.с. ч). В связи с применением иного типа двигателя в трансмиссии машины использовали вновь разработанные четырехступенчатые БКП. Технический проект танка «Объект 432» с двигателем ГТД-ЗТЛ, получивший наименование «Объект 003», был готов в марте 1965 г. Дальнейшие работы по этому проекту с изготовлением опытного образца машины продолжились уже во втором послевоенном периоде и завершились в 1968 г.

По результатам рассмотрения технического проекта танка «Объект 003», в котором ГТД имел поперечное расположение, и с учетом высказанных замечаний в 1965 г. во ВНИИ-100 совместно с ОКБ-29 выполнили эскизно-технический проект МТО танка «Объект 432» с двигателем ГТД-ЗТП, имевшим продольное расположение. Этот проект машины, который разрабатывался под руководством В.В. Антонова, Ю.Е. Панкова и Ю.Б. Берлина, получил обозначение «Объект 004». При этом решались следующие основные задачи:

— создание рациональной компоновки МТО в размерах МТО танка «Объект 432», обеспечивавшей максимально возможное выполнение заданных ТТТ;

— улучшение системы воздухоочистки силовой установки и уменьшение сопротивления на выходе из двигателя;

— создание силовой установки, обеспечивавшей срок службы узлов МТО не менее 500 ч работы двигателя;

— создание трансмиссии, соответствовавшей характеристике двигателя ГТД-ЗТП и обеспечивавшей высокие средние скорости движения;

— создание эффективной воздушной системы охлаждения двигателя, трансмиссии, стартер-генератора и компрессора;

— обеспечение выполнения требований по тепломаскировке, ПАЗ и подводному вождению танка;

— максимально возможное использование узлов и деталей танка «Объект 432».

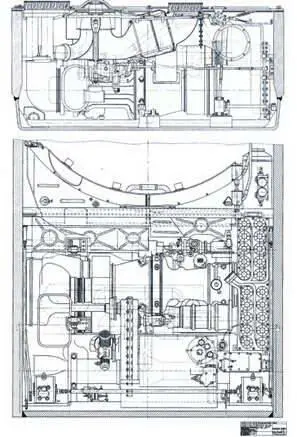

Поперечный разрез и вид в плане МТО танка «Объект 003». Проект ВНИИ-100, 1965 г.

Продольный разрез МТО танка «Объект 004». Проект ВНИИ-100, 1965 г.

Установка двигателя ГТД-ЗТП потребовала разработки новых узлов танка: трансмиссии с четырехступенчатыми БКП, системы гидросервоуправления, электрооборудования, средств тепломаскировки, ОПВТ, системы воздухоочистки. Кроме того, подверглись изменениям конструкция корпуса танка, системы ППО, обогрева обитаемых отделений, ТДА, ПАЗ, а также конструкция топливных баков, расположенных в боевом отделении, и наружных топливных баков.

Двигатель ГТД-ЗТП располагался в МТО вдоль продольной оси танка со смещением влево на 50 мм и крепился на трех опорах (два бугеля с резиновой амортизацией и траверса, объединявшая две пальцевые опоры двигателя). Агрегаты двигателя (маслонасос, топливный регулятор, топливоподкачивающий насос и т. д.), центробежный вентилятор системы охлаждения, а также маслонасосы трансмиссии приводились в действие от ротора турбокомпрессора с помощью угловой передачи и торсионного валика. Все эти агрегаты двигателя и трансмиссии монтировались на входных редукторах БКП, которые были объединены с редуктором двигателя в единый блок.

По проекту, стартер-генератор СГ-18 мощностью 18 кВт и компрессор АК-150 охлаждались очищенным воздухом из воздухоочистителя двигателя с помощью специального вентилятора, который устанавливался на двигателе.

Воздухоочиститель, состоявший из 24 прямоточных циклонов, располагался в передней части МТО около моторной перегородки. Удаление пыли из бункера воздухоочистителя осуществлялось за счет разряжения, создававшегося вентилятором системы охлаждения. Трасса забора воздуха в воздухоочиститель была герметизирована.

Возимый запас топлива танка «Объект 004» увеличили за счет размещения около 400 л топлива в баках, располагавшихся справа и слева по бортам внутри корпуса.

БКП новой конструкции были взаимозаменяемы с БКП танка «Объект 432».

Танк «Объект 004» оснащался оборудованием для подводного вождения. При преодолении водной преграды в корме танка устанавливались две трубы с переходными коленами и сальниковыми уплотнениями: одна — на торце броневого колпака окон выхода отработавших газов из системы выпуска, вторая — в окне для выхода воздуха из системы охлаждения.

Установка ОПВТ на танке «Объект 004». Проект ВНИИ-100, 1965 г.

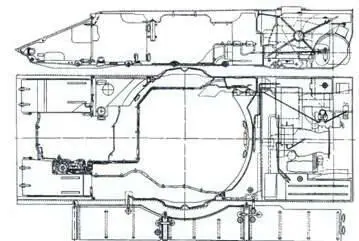

Топливная система танка «Объект 004». Проект ВНИИ-100, 1965 г.

Использование на танке «Объект 004» газотурбинного двигателя ГТД-ЗТП совместно с четырехступенчатыми БКП, по расчетам, позволяло достичь более высокой средней скорости движения танка и получить оптимальные тяговые характеристики силовой установки в целом. Кроме того, обеспечивались легкость и удобство управления машиной, надежная эксплуатация в различных климатических условиях и долговечность силовой установки в пределах около 500 ч.

Проектные работы по танку «Объект 004» продолжились во втором послевоенном периоде. Однако в металле этот танк не изготавливался, так как в 1968 г. работы по ГТД-ЗТП «Объекта 004» прекратили по инициативе Министерства обороны в связи с выдачей технического задания ленинградскому заводу им. В.Я. Климова на специальный танковый двигатель ГТД-1000. Этот двигатель имел одинаковую с ГТД-ЗТП мощность, но был более экономичным: удельный расход топлива составлял 325 г/кВт-ч.
