Стратегический самолет-ракетоносец Ту-95МС

На борту самолетов Ту-95 было установлено следующее радиотехническое оборудование: радиолокационный бомбардировочный прицел РБП-4 «Рубидий-ММ-2» (Р-1Д «Рубин-1Д»), сопряженный с оптическим векторносинхронным прицелом 0ПБ-11РМ (ОПБ-1 12), система опознавания, прицельная радиолокационная станция ПРС-1 «Аргон», аппаратура радиоэлектронного противодействия СПС-1 (СПС-2), станция оповещения об облучении СПО-2 «Сирена-2».

Самолеты Ту-95 и Ту-95М оборудовались типовым бомбардировочным вооружением, которое включало в себя комплекс агрегатов, обеспечивавших подвеску авиабомб калибра от 1500 до 9000 кг. Нормальная бомбовая нагрузка составляла 5000 кг, максимальная – 12000 кг. Предусматривался вариант расположения в грузоотсеке в дополнение к бомбардировочному вооружению системы автоматического сбрасывания дипольных отражателей типа АСО-95 и АСО-2Б. Для прицеливания при бомбометании в условиях визуальной видимости использовался установленный на самолете оптический векторно-синхронный прицел ОПБ-11РМ (ОПБ-112), связанный с автопилотом.

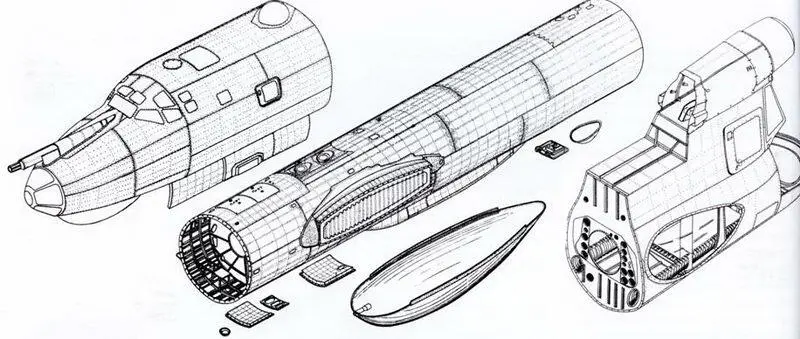

Передняя герметическая кабина самолета Ту-95РЦ

Средняя часть фюзеляжа Ту-95 РЦ

Кормовая гермокабина самолета Ту-95

Оборонительное стрелково-пушечное вооружение включало комплекс из трех механизированных пушечных установок, связанных дистанционно с прицельными станциями и вычислительными блоками. На самолете устанавливались три подвижные спаренные пушечные установки: верхняя – ДТ-В12, нижняя – Т-Н12 и кормовая – ДК-12. В установках использовались пушки калибра 23 мм типа АМ-23. Для уменьшения аэродинамического сопротивления самолета верхняя установка ДТ-В1 2 была смонтирована на выдвижном подъемном механизме.

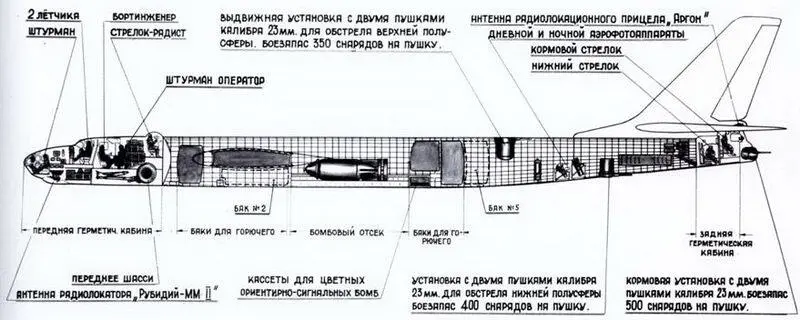

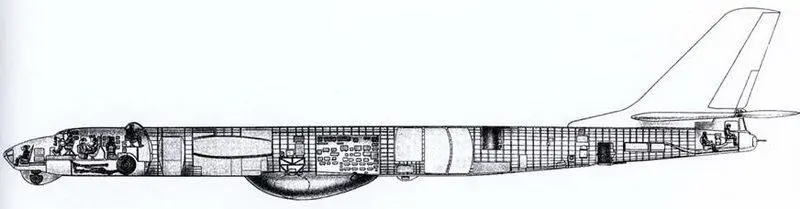

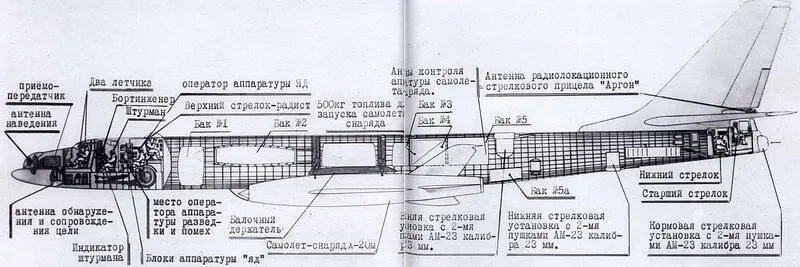

Схема размещения экипажа, оборудования и вооружения в фюзеляже самолета-ракетоносца Ту-95 К

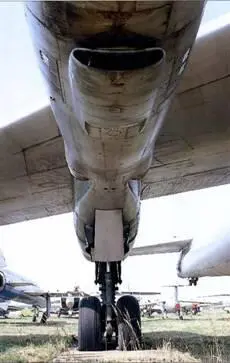

Вид на мотогондолу третьего двигателя и на опору основного шасси

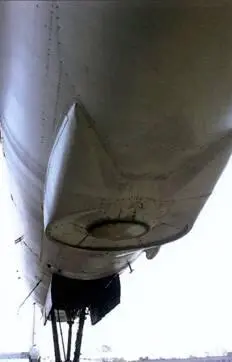

Дополнительное оборудование, установленное под фюзеляжем летающей лаборатории на базе Ту-95

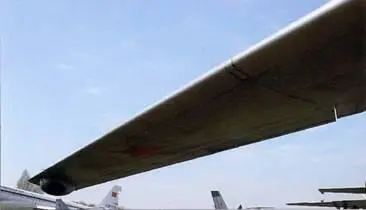

Консоль правой плоскости крыла самолета Ту-95

Носовая часть фюзеляжа с кабиной экипажа и передней опорой шасси

Основная опора шасси

Мотогондолы двигателя НК-12

Хвостовое оперение самолета Ту-95

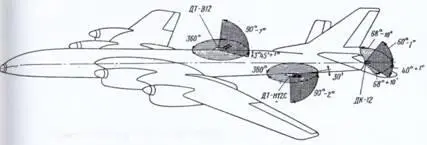

Углы обстрела пушечных установок.

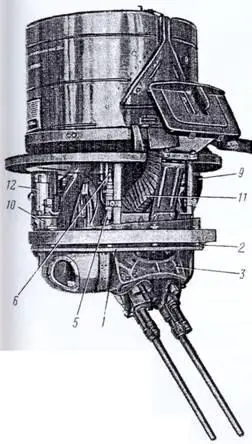

Нижняя установка ДТ-Н12-С со снятым экраном и обтекателем.

1 – подвижное турельное кольцо; 2 – неподвижное турельное кольцо; 3 – лафет; 5 – пневмоклапан ЭК-48; 6 – пневмотрубопроводы системы перезаряжания пушек; 9 – жесткий рукав патронной ленты; 10 – редуктор привода горизонтальной наводки;11 – гибкие звеньеотвод-ные рукава; 12 – приводной мотор ДВ-ПООА.

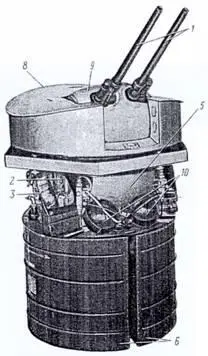

Верхняя установка ДТ-В12 с экраном и обтекателем.

1 – пушки АМ-23; 2 – привод горизонтальной наводки 3 – приводной мотор ДВ-1100А; 5 – рама; 6 – патронные ящики; 8-экран; 9-обтекатель; 10- баллоны сжатого воздуха.

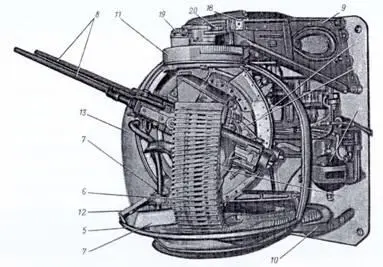

Кормовая установка ДК-12 со снятыми полусферами обтекателя.

1 – стойка; 2 – лафет левый; 3 – гильзозвеньеотвод; 4-баллон сжатого воздуха; 5 – каркас съемного обтекателя; 6 – гибкий рукав; 7 – шторка экрана; 8 – пушки АМ-23; 9-верхний силовой кронштейн; 10 – кронштейн нижний; 11 – кожух обтекателя; 12 – щиток обтекателя; 13 – перемычка; 17 – направляющая; 18 – основной концевой выключатель; 19-дополнительный концевой выключатель; 20 – дужка с кулачками.

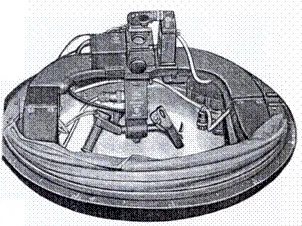

Верхняя кольцевая прицельная станция ПС-153ВК.

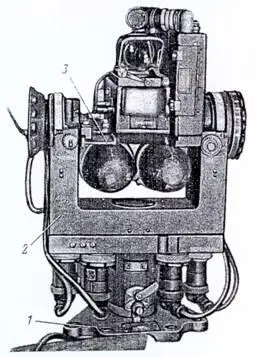

Кормовая прицельная станция ПС-153К (вид сзади).

1 – неподвижное основание с колонкой; 2 – подвижная U-образная стойка; 3 – качалка.

В полете Ту-95МС

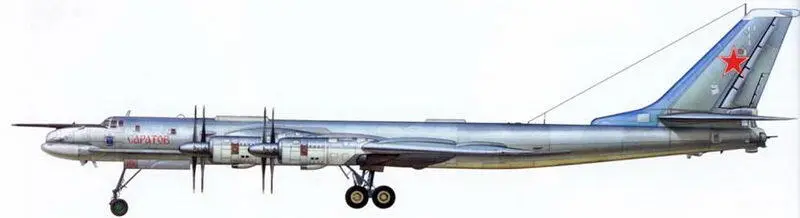

Ту-95МС «Саратов»

Президент ОАО «Туполев» Александр Петрович Бобрышев.

Генеральный конструктор ОАО «Туполев» Игорь Сергеевич Шевчук (1953-2011 гг.)

В ряду модификационных и модернизационных программ КБ по самолетам семейства Ту-95/Ту-142 важнейшим направлением в развитии авиационных комплексов на основе Ту-95 стало создание новых самолетов ракетоносцев, носителей новых ракет класса «воздух- поверхность» большой дальности.

Этим работам предшествовали работы по модернизации состоявших на вооружении Дальней авиации бомбардировщиков и ракетоносцев Ту-95. В начале 70-х годов принимается решение по переделке парка имевшихся в строю бомбардировщиков Ту-95 и Ту-95М в самолеты-ракетоносцы, носители ракет типа КСР-5 (комплекс Ту-95- 26). К середине 70-х годов была переделана одна серийная машина Ту-95М, получившая обозначение Ту-95М-5. Самолет и комплекс ракетного вооружения проходили испытания, но дальнейших работ по модернизации существовавшего парка бомбардировщиков Ту-95 не было. Работы были признаны нецелесообразными из-за ограниченного остаточного ресурса самолетов Ту-95 и Ту-95М. В дальнейшем единственный самолет Ту-95М-5 переоборудовали в экспериментальный самолет Ту-95М-55, использовавшийся для отработки элементов авиационноракетного комплекса Ту-95МС с крылатыми ракетами большой дальности типа Х-55.
