2 июля 1974 г. В.В. Шестопалов закончил разработку раздаточной коробки с отбором мощности на водомет. 22 августа А.П. Селезнев представил общий вид водяных рулей. 16 сентября вышел приказ и.о. генерального директора ПО ЗИЛ В.Л. Мельникова N«352 о постройке изделий 4906, 49061 и 2906. Главному конструктору СКВ ЗИЛ В.А. Грачеву предписывалось до 1 ноября выдать полный комплект конструкторской документации. 19 сентября кузовщики закончили вычерчивать кабину и начали мотоотсек амфибии 4906. 26 сентября начальник КБ гидравлики Ю.И. Соболев подготовил всю конструкторскую документацию на водоходный движитель. 2 октября были готовы кальки корпуса. 12 ноября началось изготовление деревянного макета кабины и макетирование посадочного места водителя. В декабре на макете проверяли размещение приборов радионавигационного комплекса. Проект комплекса отправили на согласование командиру технической службы ВВС Н.Г. Фролову.

В январе 1975 г. приступили к сборке первой машины — грузовой ЗИЛ-4906, а в марте — пассажирской ЗИЛ-49061. Грузовая машина комплекса «490» была собрана 31 мая 1975 г., а пассажирская — 6 июня.

Над созданием колесных амфибий комплекса «490» работали: конструкторы В.А. Грачев, А.И. Филиппов (ведущий конструктор комплекса), Ю.В. Балашов (ведущий конструктор ЗИЛ-4906), Б.П. Борисов (ведущий конструктор ЗИЛ-49061), А.Г. Кузнецов, М.П. Морозов, А.Н. Рылеев, З.С. Васильева, А.Д. Андреева, Л.А. Кашлакова, В.В. Шестопалов, Н.М. Никонов, Г.И. Хованский, Ю.И. Соболев, A.П. Селезнев, В.Я. Горин, П.М. Прокопенко, Э.М. Куперман, Н.А. Егоров, В.О. Нифонтов, В.А. Костылев, В.Д. Комаров, Г.И. Мазурин, А.А. Соловьев, Г.Т. Крупенин, В.Н. Аношкин, В.А. Чугунов, Н.В. Лыков; испытатели В.Б. Лаврентьев, А.И. Алексеев, В.Я. Воронин (ведущий испытатель ЗИЛ-4906), А.В. Борисов (ведущий испытатель ЗИЛ-49061), И.М. Артемов, В.И. Замотаев, В.М. Андреев, B.C. Баженов, В.М. Ролдугин, Ю.П. Федин, О.В. Борисов, О.Г. Лазарев, В.Г. Жигачев, Н.М. Балин, А.И. Нестеров, В.М. Клоков, В.Г. Шорин, С.И. Колесников; водители-испытатели А.М. Шустов, В.П. Никитин, Б.И. Григорьев, Б.В. Нежевенко, А.И. Пятых, Н.И. Моря, A.В. Петрунин, Е.Ф. Бурмистров, Г.А. Гусаков, Б.Л. Гулак, В.М. Зубец; технологи А.И. Мурашев, В.А. Жирков, П.И. Ляпичев, В.А. Шурунов, Н.И. Воронцова, К.Т. Шабышева; представители заказчика B.А. Андреев, А.Г. Мунтян, А.Д. Безгин.

Внешний вид амфибий ЗИЛ-4906 и ЗИЛ-49061 комплекса «490».

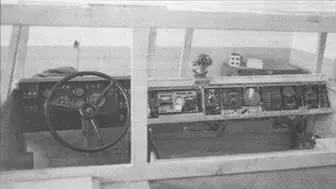

Макет кабины экипажа.

ЗИЛ-4906 был скомпонован с кабиной (рубкой) перед двигателем, в отличие от опытной амфибии 49042, на которой двигатель размещался сзади. Сразу за моторным отсеком находилась грузовая платформа, а в варианте ЗИЛ-49061 — пассажирский салон. Это позволило уменьшить габарит машины по высоте и обеспечило удобный привод водоходного движителя — от заднего торца раздаточной коробки.

Машина получила водоизмещающий корпус, изготовленный из полиэфирной смолы, армированной стеклотканью. Рабочие места водителя и трех членов экипажа располагались во встроенной в корпус рубке (кабине) экипажа, в которой также находились контрольно-измерительные приборы, радиокомпас и навигационная аппаратура. Сверху рубка закрывалась съемным колпаком. Для посадки и высадки экипажа в крыше колпака были предусмотрены два люка с крышками. Ветровые стекла колпака оснащались трехщеточным пневматическим стеклоочистителем и электрическим омывателем стекол с ручным включением.

Сиденье водителя — полужесткого типа, анатомического профиля, регулировалось по росту водителя и углу наклона спинки. Для облегчения посадки и высадки экипажа через люки колпака кабины спинку сиденья водителя и правую спинку сиденья экипажа выполнили откидными. Сиденье членов экипажа могло откидываться вперед. Двухместная спинка также откидывалась вперед, открывая доступ в багажник. Внутренняя полость спинки в откинутом положении могла служить в качестве стола. Рабочие места водителя и членов экипажа были оборудованы ремнями безопасности «Норма».

В пассажирском варианте в задней части водоизмещающего корпуса был встроен салон, предназначенный для размещения и обслуживания трех пассажиров и трех врачей. Для сообщения с рубкой в пассажирском салоне имелось радиопереговорное устройство (СПУ). Пол кабины был покрыт шерстяным или резиновым ковром. Посадка в салон производилась через дверь в задней стенке. На плаву для входа в пассажирский салон использовался передний люк- лаз. Для погрузки носилок в задней стенке салона выполнили специальный люк-лаз.

Остекление салона состояло из десяти глухих безопасных закаленных стекол. В темное время суток салон освещался двенадцатью плафонами. В пассажирском салоне, кроме зависимой системы отопления, состоящей из двух воздушно-жидкостных отопителей, использующих тепло системы охлаждения двигателя, был установлен независимый воздушный отопитель и кондиционер.

В состав оборудования пассажирского салона входили трое носилок, три подушки многоместного сиденья и три откидных сиденья. Крепление носилок осуществлялось за поручни в трех точках на специальных съемных кронштейнах с резиновыми амортизаторами. При использовании многоместного сиденья носилки ставились на ребро и крепились кронштейнами и ремнями к стенке. В шкафах у входа в пассажирский салон находились горноспасательные аппараты ГСА-8М, авиационные спасательные жилеты АСЖ-58, поисковый ВЗИП, летное зимнее обмундирование и т. д. Под сиденьями размещались бензопримус, грелки, термосы, запас воды в 20-литровом бидоне, комплект медицинских шин, морские спасательные костюмы, спасательная лодка ЛАС-5М, швартовые фалы. В передней части в шкафах имелись поильник и неприкосновенный запас. С левой стороны за шкафом был оборудован рукомойник.

В грузовом исполнении амфибии в задней части корпуса размещался неповоротный двухбалочный кран с гидравлическим приводом механизмов подъема и поперечного перемещения груза. Внутри крановых балок были установлены аутригеры. Погрузка СА производилась с помощью специальной траверсы, а его перевозка осуществлялась на специальном ложементе. После погрузки на ложемент на СА сверху надевалось швартовочное кольцо, и он закреплялся с использованием натяжного механизма. Кроме СА, грузовая амфибия ЗИЛ-4906 могла грузить (с помощью штатного крана) и перевозить на себе шнекороторный снегоболотоход.

ЗИЛ-4906 (49061) имел бортовую схему трансмиссии. Сразу за рубкой экипажа в моторном отсеке был установлен бензиновый двигатель типа ЗИЛ-130 мощностью 150 л.с., оснащенный двухдисковым сцеплением ЗИЛ-137 и механической 5-ступенчатой коробкой передач типа ЗИЛ-131. От коробки передач крутящий момент передавался на 2-ступенчатую планетарную раздаточную коробку, от которой осуществлялся привод средних и задних бортовых редукторов и редуктора привода гребных винтов. По конструкции раздаточная коробка, бортовые и колесные редукторы повторяли установленные на автомобиле ЗИЛ-132Р. Отличие заключалось в том, что на ЗИЛ-4906 (49061) бортовые и колесные редукторы для исключения попадания воды оснащались системой наддува внутренних полостей агрегатов.
