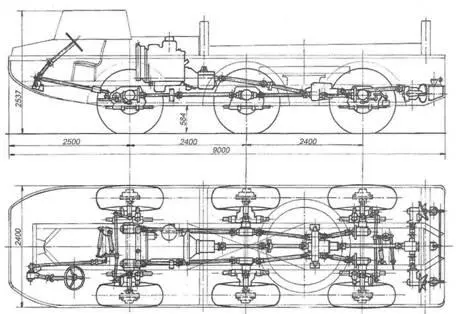

Компоновка ЗИЛ-4906.

Кинематическая схема амфибии ЗИЛ-4906:

1, 6, 12, 17,25- колесный редуктор; 2,7, 11, 18, 21, 24 — бортовой редуктор; 3 — двигатель; 4 — сцепление; 5 — коробка передач; 8, 10,16, 19,20,22, 23 — карданная передача; 9- раздаточная коробка; 13 — редуктор привода гребных винтов; 14, 15 — колонки гребных винтов; 26 — привод спидометра.

Редуктор привода гребных винтов и продольный разрез колонки гребного винта.

Раздаточная коробка.

Расположение крановой установки на грузовой амфибии ЗИЛ-4906.

Редуктор привода гребных винтов предназначался для распределения крутящего момента, передаваемого от раздаточной коробки на правый и левый гребные винты. Он состоял из повышающих цилиндрической и конической зубчатых передач и двух предохранительных муфт. Предохранительные муфты с помощью срезаемых штифтов предотвращали поломки агрегатов привода гребных винтов.

Колонки правого и левого гребных винтов были установлены снаружи в кормовых нишах корпуса. Гребные винты — двухлопастные, фиксированного шага, невзаимозаменяемые, так как вращались навстречу друг другу. Каждый гребной винт монтировался на колонке, внутри которой размещалась коническая зубчатая передача со спиральным зубом. Для исключения возможности попадания воды в колонках создавалось избыточное давление воздуха, подаваемого из системы герметизации агрегатов машины.

Поворот амфибии осуществлялся передними и задними управляемыми колесами, а при движении на плаву — управляемыми колесами и водяными рулями. Для повышения курсовой устойчивости поворот машины при больших радиусах поворота производился с помощью только передних колес при заблокированных задних. Поворот задних колес начинался после поворота передних на угол 5° в любую сторону. Максимальные углы поворота внутренних и наружных управляемых колес были одинаковыми и составляли, соответственно, 20 и 17°. На первых машинах был установлен гидрообъемный механизм управления задними управляемыми колесами без жесткой кинематической связи с передними. Однако практика показала, что механизм с жесткой механической связью более надежен в эксплуатации, и поэтому в дальнейшем вернулись именно к нему.

Привод водяных рулей осуществлялся от продольной тяги задней рулевой трапеции. Перья водяных рулей, установленных в кормовой части непосредственно за гребными винтами, управлялись рулевым колесом и поворачивались одновременно с управляемыми колесами.

Компоновка пассажирского салона амфибии ЗИЛ-49061.

Рабочее место экипажа амфибии ЗИЛ-4906 со снятым колпаком.

ЗИЛ-49061 в самолете АН-12Б.

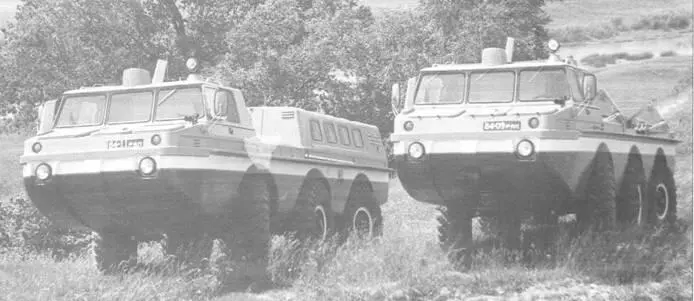

ЗИЛ-49061 и ЗИЛ-4906 первой опытной серии вышли на испытания. 1975 г.

Лабораторно-дорожные испытания опытных ЗИЛ-4906 и ЗИЛ-49061 проводились в период с августа 1975 г. по июль 1977 г. на автополигонах НАМИ, НИИИ-21 и на дорогах общего пользования. Контрольный расход топлива у ЗИЛ-4906 с нагрузкой 3400 кг составил 40 л/100 км, что было значительно меньше, чем у ПЗУ (72 л/100 км). Время разгона машины, загруженной снегоболотоходом ЗИЛ-2906, с места до скорости 50 км/ч было равно 29,5 с; запас хода — 1250 км; выбег со скорости 50 км/ч — 450 м (выбег у ПЗУ — 350 м). Минимальный радиус поворота соответствовал техническим требованиям и не превышал 9,0 м (у ПЗУ-1 — 9,8 м, уЗИЛ-131 -10,2 м).

Эффективность рабочих холодных и нагретых тормозов по величине тормозного пути и скорости замедления соответствовали установленным нормам. Стояночный тормоз надежно удерживал машину на уклоне 40 % с асфальтовым покрытием в течение 5 мин.

Снаряженная машина развила максимальную скорость на плаву 9,8 км/ч. Амфибия с нагрузкой 3200 кг, оборудованная съемными поплавками, продемонстрировала хорошую начальную остойчивость, но не обладала достаточным запасом плавучести в связи с малой высотой надводного борта корпуса. Поэтому при форсировании водной преграды груженой машиной рекомендовалось груз (снегоболотоход или СА) буксировать на плаву фалом.

ЗИЛ-4906 и ЗИЛ-49061 в районе колодца Бендыкак.

ЗИЛ-4906 на испытаниях в пустыне.

Погрузка имитатора СА на ЗИЛ-4906.

Южные климатические испытания колесных автомобилей комплекса «490» проходили летом 1976 г. в Бухарской области в районе г. Каган и озера Дингызкуль.

29 июня на аэродром г. Чкаловска для отправки к месту назначения прибыли амфибии ЗИЛ-4906 и 49042 (для участия в сравнительных испытаниях).

12 июля на аэродром г. Чкаловска доставили пассажирскую амфибию ЗИЛ-49061. Автомобиль массой 8340 кг, полностью заправленный топливом, въехал в транспортный отсек самолета Ан-12Б (командир — капитан Л.И. Галицин), где его закрепили с помощью тросов. Отдельно зафиксировали 130-кг съемный колпак кабины. Кроме автомобиля, в самолете разместились шесть испытателей. При взлете, следовании к месту назначения и на посадке замечаний к креплению машины у экипажа самолета не возникло.

За время южных испытаний автомобиль ЗИЛ-4906 преодолел 3745 км (2000 км по асфальту, 120 км по гравийным и 1443 км по грунтовым дорогам и 210 км по песку), ЗИЛ-49061 — 1883 км (772 км по асфальту, 484 по грунтовым дорогам и 628 км по песку), 49042 — 2504 км (1448 км по асфальту, 985 по фунту и 69 км по песку). Температура воздуха держалась на уровне +33 — +45 °C, а в районе озера Дингызкуль доходила до +50 °C.
