Должна была также обеспечиваться быстрая и удобная погрузка (с использованием собственной лебедки) для переправы 76,2-мм пушки ЗИС-З, 85-мм пушки Д-44, счетверенной ЗПУ- 4 и 37-мм зенитной пушки (с расчетами), по одной установке, 122-мм гаубиц М-30, 120-мм минометов ПМ (по три штуки с расчетами), легких колесных тягачей ГАЗ-67, ГАЗ-69 (по одному); при наличии пологого берега с плотным грунтом, отсутствии волн и сильного ветра, малой скорости течения — переправа 3500 кг груза (100-мм пушки БС-3, 152-мм гаубицы Д-1 с расчетом, среднего колесного тягача ГАЗ-бЗ без груза).

Машину предполагалось оборудовать для буксировки на воде 30-тонного плота, а при использовании в качестве самоходного парома (без выхода на берег) — для переправы не менее 50 человек (стоя) с вооружением, 152-мм гаубицы-пушки МЛ-20, самоходных установок СУ-76М, гусеничных тягачей АТ-Л.

В результате скрупулезного и грамотного изучения конструкции GMC, с учетом результатов его испытаний для полного соответствия техзаданию, зная возможности отечественного автомобилестроения по поставкам комплектующих изделий, используя узлы и агрегаты послевоенных АВП ГАЗ-бЗ и ЗИС-151, складывалась следующая идеология построения новой машины, получившей марку ДАЗ-485: в носовом отсеке корпуса, закрытом сверху клепанной алюминиевой палубой с тремя герметичными люками (для доступа к воздухоотводам, в мотоотсек и для дополнительного воздухопритока) располагался 6-цилиндровый нижнеклапанный двигатель ЗИС-123 (от тогда еще неосвоенного бронетранспортера ЗИС-152) с рабочим объемом 5,56л, форсированный до 110-115л.с.

Кроме этого на амфибии должны быть установлены дополнительные водяные и масляные теплообменники, расширительный бачок в системе охлаждения, тахометр, два бензобака по 120 л (на GMC имелся один бензобак на 151,4 л). Муфта сцепления — 2-дисковая усиленная (от ЗИС-152). 5-ступенчатая КП с силовым диапазоном 7,7 — в основе своей также от ЗИС-152 (практически такая же использовалась и на ЗИС-151). На задней части картера КП, на удлиненном вторичном валу должна быть смонтирована КОМ с отключаемым отбором на винт (т. е. изменение его передаточных отношений и реверс — за счет КП) и с реверсивным отбором на лебедку. 3-вальная РК с 2-ступенчатым демультипликатором (силовой диапазон — 1,97) заимствовалась от ЗИС-151 (шасси ЗИС-121) передний мост — от ГАЗ-бЗ, но с расширенной колеей, с другими ступицами (под колеса с ободом 18x8"), с иными рычагами руля и с усиленными уплотнениями (в отличие от «слабеньких» GMC).

ГП ГАЗ-бЗ имела большое требуемое передаточное отношение (7,6), хотя и ценой перегрузки и «питтинга» 5-зубой ведущей шестерни. Это было ошибочное решение, принятое В.А. Грачевым скорее всего из-за веры в изделия «родного» ему ГАЗа. Мог быть и другой выход — использовать более надежную ГП от ЗИС-151 с 6-зубой ведущей шестерней, компенсируя ее недостаточное передаточное отношение (6,67) увеличением передаточных отношений в демультипликаторе, что и было сделано позже. Правда, и в ГП GMC была 5-зубная ведущая шестерня, но зато гипоидная, с более прочным зубом. Балки задних мостов от ЗИС-151 имели другую «начинку» — ГП от ГA3-63, а также измененные ступицы колес, полуоси, тормозные механизмы (тоже от ГАЗ-бЗ). Вращающиеся валы подводных агрегатов должны были иметь усиленные уплотнения (двойные).

Передняя рессорная подвеска с гидроамортизаторами — от ЗИС-152, задняя балансирная подвеска — усиленная, но тоже от 3-осных автомобилей ЗИС. Рама — в основе от ЗИС-151, но с усилениями и новыми поперечинами, кронштейнами для крепления теплообменников, опор карданных валов, лебедки, вала винта и др.

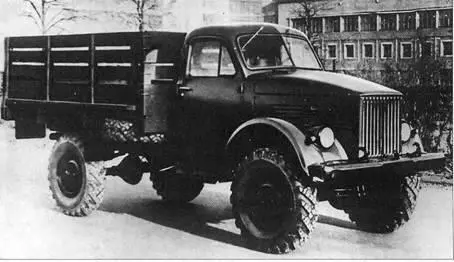

Автомобиль высокой проходимости ГАЗ-бЗ, узлы и агрегаты которого были использованы в конструкции ДАЗ-485.

В центральном отсеке располагалась открытая 2-местная рубка для экипажа (2 человека) с органами управления и контрольными приборами. Рубка спереди и сбоку закрывалась откидным ветровым стеклом, сверху — съемным брезентом и зимой могла отапливаться. Подушки и спинки обоих сидений должны были плавать и служить спасательными средствами. Рулевой механизм — без вариантов, от ЗИС-150 (шасси ЗИС-120), с синхронным управлением тросами (с натяжным устройством) водяным рулем, т. е. уменьшению радиуса циркуляции на воде способствовали и передние поворотные колеса (как на GMC).

Впервые в нашей стране предстояло спроектировать пневмогидравлический (т. е. с пневмоусилителем) привод тормозов. Иного для гидропривода тормозов мостов, заимствованных в основе от ГA3-63, быть не могло. Ручной тормоз (на ведомом верхнем валу РК) выполнялся барабанным (с наружными лентами), с серводействием. Лебедка с карданно-цепным приводом, с максимальным тяговым усилием 4500 кгс, также использовалась от ГАЗ-бЗ. Все остальное надо было делать заново, и не всегда в этом помогал прототип GMC.

Но водоизмещающий полунесущий большой тонкостенный корпус сложной конфигурации с вертикальными бортами и корытообразным профилем, с усилителями и раскосами, обеспечивающими его достаточную жесткость при малом весе и пригодность к массовому производству по автомобильной технологии, а также 3-лопастной винт с увеличенным на 25 мм диаметром (под более мощный двигатель) — при полном отсутствии у автомобилистов опыта их создания, копировали с GMC. Поэтому они и внешне стали очень похожими, особенно по передней части корпуса. Однако предстояло самостоятельно решить (также впервые в нашей стране) серьезные технические вопросы герметизации стыков в большом тонкостенном корпусе, уплотнения многочисленных вращающихся валов, охлаждения и наоборот — подогрева некоторых агрегатов, вопросы плавучести, остойчивости, непотопляемости машины и, пожалуй, самые сложные — обеспечения высокой проходимости при входе и выходе из вольт.

По сравнению с GMC компоновка машины была несколько изменена: лебедку расположили посередине корпуса, у переднего торца грузовой платформы, что позволило, выпустив назад трос, полноценно втягивать на платформу груз через откидной герметичный задний борт (то, чего не имел GMC). При этом погрузочная высота уменьшалась на 0,71 м, а площадь платформы увеличивалась до 10,44 м² (на 32,8 %). На заднем торце платформы мог быть установлен грузоподъемный кран, способный работать и на плаву. Предусматривались и два возимых стальных легкосъемных трапа для погрузки колесной техники. Требовалось решить проблему надежной герметизации заднего борта с большим периметром уплотнений и ограниченной его жесткостью. Трос лебедки должен иметь возможность быть протянутым вперед (груз этому уже не мешает) через люк в передней панели кабины, направляющую скобу на носу и производить самовытаскивание машины вперед, например, при выходе из воды на крутой илистый берег.
