Раздаточная коробка снабжалась принудительно блокирующимся дифференциалом с пневматическим дистанционным управлением. Передаточное отношение раздаточной коробки 1:1.

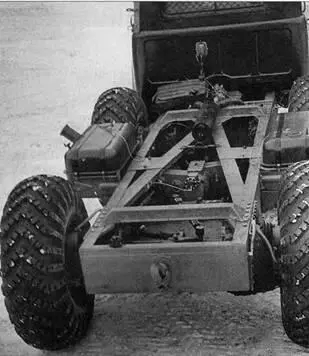

Рама автомобиля ЗИЛ-132.

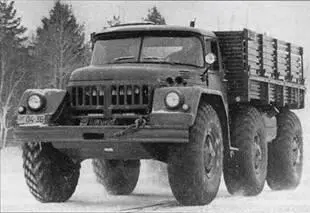

Обкатка автомобиля ЗИЛ-132. Зима 1960 г.

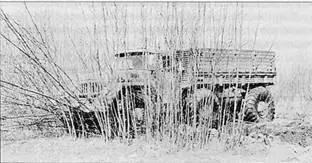

ЗИЛ-132 двигается по мелколесью в ходе испытаний 1960 г.

Автомобиль ЗИЛ-132 преодолевает 30°-ный подьем. 1960 г.

Лебедку от ЗИЛ-157 установили между первой поперечиной и бампером на специальной рамке. В бампере было вырезано окно 100x300 мм для выхода троса и поставлен направляющий ролик.

Рама автомобиля ЗИЛ-132 представляла собой специальную конструкцию. Нижнюю часть рамы закрыли стальным листом (днищем) толщиной 2,5 мм. В верхней части рамы по всей длине были установлены: крестообразная поперечина, изготовленная из листовой стали толщиной 4 мм, и три поперечины, расположенные в передней, средней и задней части рамы. Каждая из этих трех поперечин связывала между собой левый и правый лонжероны, к которым крепились опорные кронштейны колесных редукторов. На внутренней части днища имелись поперечные усилители. На днище рамы выполнили люк под коробкой передач.

Автомобиль ЗИЛ-132 имел передние и задние управляемые колеса. Радиус поворота по наружному колесу составлял 11,5 м. Для того чтобы уменьшить усилие, прилагаемое к рулевому колесу, в схему рулевого привода встроили два гидроусилителя, работающие синхронно и управляемые одним золотником. Необходимое давление в гидроусилителях руля на двигателе обеспечивалось насосом, который мог создавать давление 75 кг/см².

Гидравлическая тормозная система с пневмоусилителем использовалась от автомобиля ЗИЛ-135Б. Главный цилиндр и пневмоусилитель смонтировали в один узел, который был закреплен на раме автомобиля. Тормозные барабаны были защищены от попадания грязи и воды.

На ЗИЛ-132 использовались восьмислойные шины 16.00–20 с рисунком протектора «косая расчлененная елка» модели И-159 и предусматривалась возможность применения арочных шин 1500x840. Автомобиль был оборудован центральной системой регулирования давления воздуха в шинах, разделенной двумя кранами по бортам. Оптимальное давление в шинах, выбранное из условий плавности движения по дорогам с твердым покрытием и допустимой деформацией шин, составляло 0,9–1,0 кг/см². Минимальное давление 0,25 кг/см² использовалось для движения в особо трудных условиях бездорожья (на заболоченных участках, плывунах, сыпучих песках и глубоком снеге). Принцип действия центральной системы регулирования давления воздуха в шинах был такой же, как и на всех автомобилях высокой проходимости ЗИЛ. Особенностью ЗИЛ-132 являлась возможность менять давление воздуха в шинах левой и правой стороны независимо друг от друга.

Бортовые передачи, которые крепились к колесным редукторам, заимствовали от ЗИЛ-135Б (передаточное отношение 2,273). Колесные редукторы, увеличившие дорожный просвет на 156 мм (до 580 мм), также взяли от ЗИЛ-135Б (передаточное отношение 2,923). Крутящий момент к управляемому колесному редуктору подводится через шарнир типа «Рцеппа».

На автомобиле была смонтирована кабина с отопителем и крылья (с переделкой по месту) от ЗИЛ-131. Металлическую платформу взяли от опытного образца ЗИЛ-131.

После постройки автомобиля ЗИЛ-132 была произведена его обкатка в районе 120 км ленинградского шоссе. Было пройдено 1031,9 км, в том числе 18,3 км по булыжному шоссе и 5,1 км по снежной целине. Из-за недостаточной жесткости поперечных усилителей и днища рамы, опор осей маятниковых рычагов рулевого привода нарушилась синхронность управления передней и задней трапецией управляемых колес, что привело к ухудшению устойчивости автомобиля.

В то же время отмечалась удовлетворительная устойчивость в управлении автомобилем на скорости до 50 км/ч, но при увеличении скорости устойчивость ухудшалась. Тем не менее длительное движение со скоростью 55 км/ч было возможно и по скользкой дороге. Плавность хода на асфальте была удовлетворительной до скорости 50 км/ ч. На скорости выше 60 км/ч автомобиль временами галопировал.

На прямолинейном участке была достигнута максимальная скорость 67 км/ч, при движении под уклон — около 70 км/ч. На фунтовых заснеженных дорогах при скорости около 30–40 км/ч автомобиль имел удовлетворительную плавность хода, а в зоне скоростей 15–20 км/ч при движении по коротким неровностям начинал подпрыгивать.

Опробование автомобиля на снежной целине осуществлялось в феврале 1960 г. на шестом дворе завода, куда в течение всей зимы свозился снег. Образованные холмики из уплотненного снега ЗИЛ-132 преодолевал свободно. Автомобиль свободно двигался со скоростью 10–15 км/ч по снежной целине глубиной 600–700 мм. При глубине снега 700–800 мм было возможно непрерывное движение, но со скоростью не более 8 км/ч. На глубине 800 мм машина теряла подвижность и могла пробиваться снова с отходом назад. Для сравнения: на этой же целине был испытан автомобиль ЗИЛ-157 (опытный ЗИЛ-131 еще только доводился), который двигался непрерывно по снегу с глубиной до 600 мм со скоростью 5 км/ч, а при глубине 700 мм пробивался с отходом назад.

13 марта автомобили проходили испытания на лесной поляне в районе совхоза «Красный Маяк» при меньшей плотности снега. Пределы проходимости в этих условиях оказались примерно на 100 мм выше, чем у ЗИЛ-157.

Затем была проверена проходимость ЗИЛ-132 на арочных шинах: автомобиль свободно продвигался по полевой снежной целине до глубины снега 800 мм. Однако полной оценки проходимости на арочных шинах произвести не удалось, так как при движении по снегу глубиной 650 мм из-за значительных увеличений нагрузки на трансмиссию произошла поломка промежуточного карданного вала между демультипликатором и раздаточной коробкой.

После первых испытаний выявленные дефекты были устранены. Жесткость поперечных усилителей днища и рамы была увеличена за счет введения в конструкцию трех продольных элементов в передней и задней частях рамы. Промежуточный карданный вал между демультипликатором и раздаточной коробкой заменили на вал от автобуса ЗИЛ-127.

Более основательные исследования проходимости автомобиля ЗИЛ-132 с различной ошиновкой (16.00–20,18.00–24, 1500x840) на заснеженных лестных полянах в районе г. Перми проводились в марте 1961 г. Перед испытаниями автомобиль был оснащен автоматической коробкой передач ЗИЛ-135Е (автомобилю ЗИЛ-135Е будет посвящена следующая статья цикла) вместо механической коробки ЗИЛ-3130 и демультипликатором с измененными передаточными отношениями (1 — я — 2,31; 2-я — 1,0), а также кузовом-фургоном для размещения аппаратуры и людей. Для сравнения в испытаниях участвовали автомобиль ЗИЛ-157 и гусеничный вездеход ГАЗ-47.
