По сравнению с вентиляторной эжекционная система охлаждения уменьшала массу силовой установки, трудоемкость и стоимость изготовления, имела более простую и надежную конструкцию. Эжекционная система охлаждения впервые прошла испытания в 1947–1948 гг. на части опытных образцов танка ИС-7 («Объект 260»), В серийных образцах такой тип системы охлаждения применили в тяжелом танке Т-10 с дизелем В-12-5, а через короткий промежуток времени — в плавающем танке ПТ-76 с дизелем В-6.
В 1952–1958 гг. во ВНИИ-100 провели НИР с большим объемом исследований конструкций эжекторов и радиаторов по изучению совместной работы эжектора с наддувными и безнаддувными двигателями, а также испытания многочисленных опытных образцов эжекционных систем охлаждения. В результате этих работ, выполненных под руководством В.А. Иванова, А.П. Покровского, Г.А. Михайлова и П.А. Осипова, были разработаны эжекционные системы охлаждения для двухтактных дизелей 5ТД (5ТДФ) и четырехтактных быстроходных двигателей серии УГД-20, которые впоследствии устанавливались в опытных танках: средних — «Объект 430», «Объект 432», «Объект 434» (завод № 75, Харьков) и легком — «Объект 906» (ВгТЗ), а также в опытной БМП «Объект 765» (ЧТЗ) соответственно. Эжекционная система охлаждения была применена и в опытном среднем танке «Объект 140» Уралвагонзавода. Регулирование температурного режима двигателя осуществлялось с помощью заслонок, которые изменяли количество газа, проходившего через эжектор.
Характеристики | Марка танка | ||||||
ПТ-76Б | Т-55 | Т-62 | Т-10М | «Объект 906» | «Объект 167» | «Объект 432» | |
Состояние производства | Серийые | Опытные | |||||
Марка двигателя | В-6Б | В-55 | В-55 | В12-6Б | УТД-20 | В-26 | 5ТДФ |
мощность в стендовых условиях. кВт (л.с.) | 176 (240) | 427(580) | 427 (580) | 552(750) | 221 (300) | 515(700) | 515(700) |
мощность в условиях объекта. кВт (л.с.) | 140(190)’ | 353(480) | 353(480) | 471 (640)* | 176(240)* | 430(585} | 449(610) |
Возимый запас топлива, л. в том числе забронированного. л | 250 | 960 | 960 | 940 | 600 | 1040 | 1150 |
250 | 680 | 680 | 640 | 400 | 760 | 830 | |
смазки, л | 45 | 82 | 77 | 110 | 90 | 75 | |
Система охлаждения | |||||||
тип | Эжекционная с индивидуальным выхлопом и объединением от двух цилиндров для отсоса | Вентиляторная с центробежным вентилятором | Вентиляторная с центробежным вентилятором | Эжекционная с двухцилиндровым объединением | Эжекционная с подводом газов от трех цилиндров, высокотемпературная | Вентиляторная с центробежным вентилятором | Эжекционная с подводом гаэа от всех цилиндров (после газовой турбины) в общий ресивер |
максимально допустимая температура. С: | |||||||
воды | 105 | 105 | 105 | 105 | 120 | 110 | 115 |
масла | 110 | 110 | 110 | 110 | 115 | 110 | 115 |
Радиаторы: | |||||||
водяные | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Трубчато-пластинчатые | Пластинчато-трубчатые | Пластинчато-трубчатые |
масляные | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые | Пластинчато-трубчатые |
коробки передач (масляные) | — | — | — | Пластинчато-трубчатые | Пластинчато-трубчатые | — | Пластинчато-трубчатые |
Заправочная емкость системы охлаждения и подогрева, л | 40 | 80 | 77 | 125 | *** | *** | 65 |
Тип воздухоочистителя | Двухступенчатый, циклонный, с кассетами из канители и автоматическим удалением пыли | Одноступенчатый, циклонный, с автоматическим удалением пыли, не требующий обслуживания | |||||
Марка | ВТИ-10 | ВТИ-4 | В7И-4 | ВТИ-8 | типа ВТИ | типа ВТИ-А | |
количество на машину, шт. | 1 | 1 | 1 | 2 | 1 | 1 | |
Система подогрева | ВГТЗ — с горелкой НИКС и нагнетателем | Форсуночный подогреватель с принудительной подачей топлива и цилиндрическим котлом рубашечного типа | Форсуночный подогреватель с новым редуктором и нагнетателем типа ЦЭЗ | Система с котлом, имеющим вихревую низконапорную камеру сгорания, и нагнетателем ЦЭЗ-1 | Форсуночный подогреватель с принудительной подачей топлива и цилиндрическим котлом рубашечного типа | Форсуночный подогреватель с котлом из ребристых секций, камера горения с принудительным распылом топлива Выпускная труба греет маслобак | |
Система воздухопуска | 1 баллон 10 л, давление 150 кгс/см² | Компрессор типа АК-150. 2 баллона по 5 л, давление 150 кгс/см² | 2 баллона по 5 л. давление 150 кгс/см² | Компрессор типа АК-150. 2 баллона по 5 л. давление 150 кгс/см² | |||
Мacca систем силовой установки. кг: | 1307 | 1823 | 1815 | 2153 | 1205 | 1875 | 1767 |
в том числе: | |||||||
двигатель с установкой | 818 | 921 | 918 | 1004 | 700 | 1005 | 1040 |
система охлаждения | 255 | 240 | 232 | 510 | 273 | 261 | 172 |
система смазки | 47 | 105 | 105 | 77 | 50 | 116 | 169 |
топливная система | 76 | 414 | 409 | 376 | 70 | 330 | 268 |
система воздухопуска | 19 | 30 | 32 | 23 | 38 | 33 | 25 |
система воздухоочистки | 47 | 63 | 63 | 76 | 36 | 38 | 52 |
система подогрева | 47 | 51 | 56 | 82 | 38 | 42 | 41 |
Масса базы танка***, кг | 5691 | 11635 | 11692 | 16524 | 5736 | 12421 | 8925 |
Соотношение массы систем силовой установки к массе базы тайка | 0.230 | 0.157 | 0.155 | 0.130 | 0.210 | 0.151 | 0.198 |
* Приведены оценочные данные
** Без учета наружные дополнительных бочек (баков), не включенных в систему питания двигателя.
*** Масса базы танка — без учета массы башни с вооружением и боекомплектом
**** У авторов нет данных.

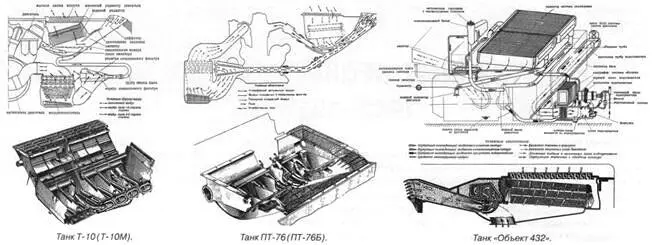

Эжекционные системы охлаждения двигателей и конструкции эжекторов.
Теоретические и экспериментальные работы по использованию энергии отработавших газов двигателей для эжекции хотя и наметили пути дальнейшего совершенствования компоновочных возможностей, но вместе с тем определили и ряд обстоятельств, не позволявших существенно сократить габариты системы охлаждения, которую в свое время заменили эжекторной установкой. Этому в немалой степени способствовало использование при проектировании данных систем энергии отработавших газов в газовых турбинах, имевших более высокие термодинамические показатели процесса по сравнению с эжектором. Необходимо отметить, что статический КПД эжекторной установки в танке был невелик и по результатам исследований составлял около 0,1, в то время как статический КПД вентиляторной установки достигал 0,5, а турбовентиляторной — 0,7. Поэтому работы по совершенствованию вентиляторных и турбовентиляторных систем были продолжены. При этом целесообразность применения той или иной системы охлаждения зависела от общей компоновки танка.
