Параллельно с повышением эффективности систем охлаждения во ВНИИ-100 велись работы по совершенствованию систем воз- духоочистки для танковых двигателей.

Как известно, в годы Великой Отечественной войны на советских средних и тяжелых танках устанавливались двухступенчатые воздухоочистители, первая ступень которых представляла собой моно- или мультициклоны со съемными пылесборниками, а вторая ступень — комплекты из трех кассет с проволочной набивкой (канителью), пропитанной моторным маслом. Эти воздухоочистители нуждались в частом периодическом обслуживании с обязательной остановкой двигателя. Продолжительность работы без обслуживания составляла 5–6 ч, сам процесс обслуживания занимал 2–3 ч. В силовых установках отечественных танков такой тип воздухоочистителей использовался до 1950 г.

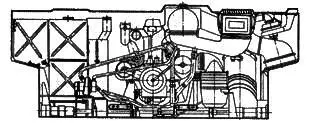

Пароводяная система охлаждения двигателя танка ПТ-76 (НИИБТ полигон).

Воздухоочиститель типа «Мультициклон» танка ИС-4.

Воздухоочиститель типа «Мультициклон» танка Т-54 обр. 1948 г.

Трехступенчатый воздухоочиститель танка ПТ-76.

Трехступенчатый воздухоочиститель танкаТ-10(Т-10М).

Трехступенчатый воздухоочиститель танка Т-54.

Новый этап развития и совершенствования танковых воздухоочистителей (1951–1952 гг.) был связан с разработкой двухступенчатых воздухоочистителей с автоматическим удалением отсепарированной пыли с помощью эжекторов, использовавших энергию отработавших газов. Первоначально были созданы трехступенчатые воздухоочистители, в первой ступени которых использовалась клиновидная инерционная решетка и автоматический (эжекционный) выброс пыли, во второй — промасленные фитили поддона с фетровой обшивкой корпуса воздухоочистителя, в третьей — кассета с тремя пакетами с канителью. Такой тип воздухоочистителей применялся в легких плавающих танках ПТ-76, тяжелых Т-10 и в их различных модификациях до 1960 г. Для среднего танка Т-54 был разработан трехступенчатый воздухоочиститель, в первой ступени которого устанавливались циклоны, во второй — внутренний циклон с масляной ванной, в третьей — две концентрически расположенные кассеты с канителью.

В ходе дальнейших исследований, в результате оптимального сочетания элементов первой и второй ступени очистки во ВНИИ-100 под руководством А.П. Калье специалисты В.А. Иванов, B.C. Дубов, В.Я. Ушаков и Е.В. Калинина-Иванова создали простую и надежную в эксплуатации конструкцию двухступенчатых воздухоочистителей серии ВТИ (воздухоочиститель танковый, инерционный). В результате доработки конструкции воздухоочистителей, в частности, увеличения головки воздухоочистителя и уменьшения длины патрубков от воздухоочистителя к двигателю, была исключена неравномерность наполнения цилиндров из-за волновых явлений, что позволило повысить надежность работы двигателя. В эти же годы Е.В. Калинина-Иванова разработала и первый эжектор пылеудаления на сжатом воздухе.

Благодаря высоким эксплуатационным параметрам воздухоочистители серии ВТИ различных модификаций (по сравнению с предыдущими конструкциями при тех же гидравлических сопротивлениях они пропускали в двигатель в 3,5 раза меньше пыли и имели в 2–6 раз большую продолжительность работы без обслуживания) получили широкое распространение во многих объектах бронетанковой техники и вооружения. Так, в 1953–1959 гг. для среднего танка Т-54 был создан воздухоочиститель ВТИ-4, для тяжелого танка Т-10 — ВТИ-8, для легкого танка ПТ-76Б — ВТИ-10. Для модернизированных танков периода Великой Отечественной войны (тяжелых ИС-2М, ИС-ЗМ и среднего Т-34-85) были разработаны воздухоочистители ВТИ-2 и ВТИ-3 соответственно. С 1954–1955 гг. при проведении капитального ремонта вышеперечисленных машин они устанавливались в МТО на место прежних воздухоочистителей (ВТ-5 и «Мультициклон»). Эжекторы для автоматического удаления отсепарированной пыли монтировались в выпускных трубах и соединялись с пылесборником воздухоочистителей патрубками.

По своей конструктивной схеме все эти воздухоочистители были аналогичны и состояли из двух ступеней очистки. Первая ступень представляла собой циклонный аппарат, объединявший в зависимости от расхода воздуха то или иное количество малогабаритных циклонов. Вторая ступень состояла из нескольких кассет, набитых стальной гофрированной проволокой (канителью) с различной плотностью (плотность увеличивалась по направлению потока воздуха), смачиваемых моторным маслом или дизельным топливом (или их смесью).

Из этой серии некоторые конструктивные особенности имел воздухоочиститель ВТИ-2. Его первая ступень состояла из циклонов с двумя входными патрубками и имела второй дополнительный отсос пыли. Последнее было вызвано несколько большим коэффициентом пропуска пыли циклонов такого типа. Во второй ступени использовались две конические кассеты (наружная с набивкой из стальной проволоки и внутренняя с медной чулковой сеткой). Дополнительный отсос пыли обеспечивал удаление до 0,8 % всей пыли, попадавшей в воздухоочиститель, и позволил почти в 2 раза сократить пылевую нагрузку на вторую ступень, а также увеличить продолжительность его работы без обслуживания.

Остальные воздухоочистители имели циклоны с одним тангенциально расположенным входным патрубком.

Двухступенчатый воздухоочиститель ВТИ-4.

Двухступенчатый воздухоочиститель ВТИ-2 (слева) и его модернизированный вариант.

Двухступенчатый воздухоочиститель ВТИ-8.

Двухступенчатый воздухоочиститель ВТИ-3.
