Топливный фильтр грубой очистки.

Топливный фильтр тонкой очистки ТФ-1.

Маслозакачивающий насос M3H-2 с электромоторным приводом.

Масляный бак со змеевиком системы подогрева (Т-54).

Данное устройство позволяло создать в системе смазки двигателя трибохимический режим и в зависимости от количества находящихся в нем химических реагентов поддерживать его в течение длительного срока. В процессе доработки устройства продолжительность действия трибохимического режима довели до времени непрерывной работы серийного фильтрующего элемента, что позволило использовать устройство и в качестве полноценного масляного фильтра (на протяжении более чем 20 лет этот метод очистки масла использовался на военных кораблях и судах ВМФ) 41*.

Большое внимание уделялось обеспечению надежного пуска двигателей в различных условиях эксплуатации и особенно в условиях низких температур. С конца 1940-х гг. работы по созданию эффективных систем подогрева (подогревателей), включенных в систему охлаждения, развернулись во ВНИИ-100, НИИД, НИИБТ полигоне и Военной академии бронетанковых и механизированных войск.

В 1947 г. прошел испытания изготовленный специально для танка форсуночный подогреватель, разработанный в академии В.М. Голосовым, вытеснивший впоследствии как менее эффективные все другие типы подогревателей. Появление форсуночного подогревателя с принудительной циркуляцией жидкости и высокой теплопроизводительностъю (29–31 кВт (25000-27000 ккал/ч) ознаменовало собой качественный скачок в развитии танковых систем предварительного разогрева двигателя. Ранее на первых послевоенных танках Т-54 и ИС-4 применялись пародинамические подогреватели, в которых для разогрева охлаждающей жидкости использовалась паяльная лампа.

В 1950-1960-е гг. подогреватели и системы подогрева подверглись модернизации. На танках Т-55, Т-62 и ПТ-76 (ПТ-76Б) был введен обогреваемый картер двигателя, что позволило существенно улучшить разогрев зоны коленчатого вала и на 30–40 % сократить время подготовки двигателя к пуску.

В августе 1952 г. наряду с ручным приводом редуктора форсуночного подогревателя был установлен электромоторный привод, что позволило значительно увеличить количество воздуха подаваемого втопку котла, а также скорость циркуляции охлаждающей жидкости в системе охлаждения двигателя при работе подогревателя. Кроме того, претерпела изменения и конструкция котла подогревателя. До ноября 1953 г. на танках Т-54 использовались подогреватели с котлом дымогарного типа, который в новом подогревателе был заменен жаротрубным кольцевым котлом. Основным недостатком котла старой конструкции был малый срок работы без чистки, необходимость в которой возникала из-за быстрого нагарообразования на поверхностях подогрева. В котле новой конструкции все соприкасающиеся с пламенем поверхности были изготовлены из нержавеющей стали, обеспечивавшей высокую теплостойкость сердцевины котла.

41* Патент на изобретение был получен 20 января 1995 г. авторским коллективом в составе Б.П. Григорьева, Д.Н. Глебовского, А.И. Белоцерковца, М.Е. Юдовича и ЕЛ. Брусько /патентодержатель — Межотраслевое научно-производственное объединение «Экология»), В конце 1990-х гг. патент выкупила фирма — Шелл» и все работы в России этом направлении были свернуты.

Масляный фильтр «Кимаф СТЗ».

Масляный центробежный фильтр МЦ-1.

Масляный фильтр МАФ.

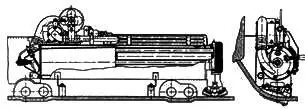

Форсуночный подогреватель танка Т-54.

Схема системы охлаждения и подогрева двигателя танка Т-54 обр. 1951 г.

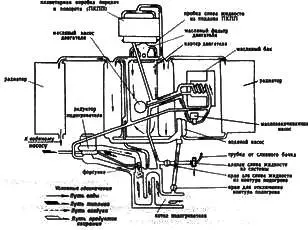

Схема системы подогрева двигателя танка T-10 (Т-10М).

Схема форсуночного подогревателя танка ПТ-76Б.

На тяжелом танке Т-10 и его модификациях устанавливались форсуночные подогреватели с котлом плоской формы. Циркуляция жидкости в системе охлаждения и подогрева обеспечивалась насосами с ручным и электромоторным приводами. В танке Т-1 ОМ тепло системы подогрева двигателя использовалось также для разогрева масла в механизме передач и поворота трансмиссии.

С 1961 г. в танке Т-62 стал использоваться малогабаритный форсуночный подогреватель, котел которого был короче котла подогревателя танка Т-55 на 551 мм. Для улучшения смесеобразования в котле устанавливался завихритель воздуха, обеспечивавший подачу воздуха двумя потоками. Первый поток (30 %) подавался по четырем трубам со стороны форсунки, второй (70 %) — через конус заверителя навстречу первому. Кроме того, топливо, поступавшее к форсунке, предварительно подогревалось до 200–250 °C и подавалось через форсунку в топочное пространство котла в парообразном состоянии. Производительность водяного насоса подогревателя довели до 70 л/мин, а цикличность подачи топлива была увеличена с 600 до 1300–1400 впрысков в минуту.

Привод редуктора котла осуществлялся от электродвигателя МН-1 мощностью 0,3 кВт. Время разогрева дизеля подогревателем при температуре окружающего воздуха -40 °C составляло 40 мин (время разогрева дизеля танка Т-55 — 1,5 ч). Кроме того, улучшенное смесеобразование и горение в котле подогревателя танка Т-62 обеспечивали его надежный пуск от электромоторного привода при низких температурах.

В 1960–1963 гг. во ВНИИ-100 для танка “Объект 432» был разработан, изготовлен и испытан малогабаритный, высокоэффективный жидкостный предпусковой подогреватель с тепловой мощностью 50 кВт. К его особенностям относились: оригинальная камера сгорания с интенсивной закруткой подаваемого воздуха и стабилизатором пламени, высоконапорная центробежная форсунка и газовоздушный теплообменник пластинчатого типа. В дальнейшем этот тип обогревателя использовали в танке «Объект 434». С целью обогрева экипажа с использованием тепла подогревателя на нем устанавливался специальный радиатор с вентилятором (отопитель), который был последовательно включен в систему подогрева.
