Двухкамерный дульный тормоз танка Т-1 ОА.

Схема действия механизма удаления стреляных гильз из танка Т-62 после выстрела.

Подъемный механизм со сдающим звеном 115-мм пушки У-5ТС

Однокамерный сетчатый дульный тормоз 130-мм пушки танка ИС-7.

Щелевой дульный тормоз реактивного типа 122-мм пушки

Клиновые затворы имели полуавтоматику механического типа, которая обеспечивала автоматическое открывание и закрывание затвора, а также выбрасывание стреляной гильзы. В танке Т-62 вместе с пушкой У-5ТС устанавливался механизм выброса стреляных гильз, для эффективной работы которого применялась полуавтоматика пружинного типа. Скорость открывания затвора была пропорциональна силе сжатия пружины и не зависела от скорости наката. Такая конструкция полуавтоматики обеспечивала постоянную скорость открывания затвора и однообразную экстракцию гильзы после выстрела.

В подъемных механизмах пушек использовались секторные механизмы с червячной парой и ее конусным или кулачковым сдающим звеном. При работе стабилизатора в подъемном механизме было предусмотрено устройство, расцепляющее червяк от червячного колеса. На 115-мм пушке Д-68 устанавливался гидрообъемный подъемный механизм радиально-поршневого типа, у которого вал гидронасоса был жестко связан с маховиком ручной наводки.

Противооткатные устройства танковых пушек имели ассиметричное расположение цилиндров относительно оси канала ствола, что создавало при выстреле опрокидывающий момент и снижало точность стрельбы.

На части танковых пушек для уменьшения энергии движения откатных частей, а, следовательно, импульса и силы отдачи, действующих на танк при выстреле, применялись двухкамерные, однокамерные сетчатые и поперечно-щелевые дульные тормоза. Широкое распространение получили двухкамерные дульные тормоза активного типа, которые были проще в изготовлении и обслуживании, чем другие типы. Они обладали достаточно высокой эффективностью действия и устанавливались на 122-мм танковой пушке Д-25Т (танки ИС-4, Т-10, Т-10А и Т-10Б) и 76,2-мм танковых пушках Д-56ТМ и Д-56ТС (танки ПТ-76 и ПТ-76Б).

Однокамерный сетчатый дульный тормоз, имевший меньшую эффективность действия, применялся при условии высокой устойчивости танка при выстреле, например, на 130-мм пушке тяжелого танка «Объект 260» (ИС-7) массой 68 т. Он имел большое число круглых окон, расположенных перпендикулярно к оси канала ствола и отводивших пороховые газы малыми струйками. Такая конструкция дульного тормоза позволяла уменьшить воздействие пороховых газов на танковый десант, размещенный на корпусе машины, а также обеспечить быстрое рассеивание газов после выстрела.

Щелевой дульный тормоз реактивного типа устанавливался на 76,2-мм пушке Д-56Т танка ПТ-76, 122-мм пушке М-62Т2 танка Т-10М, 100-мм пушке Д-54 танка Т-62А. Щели тормоза располагались под большим углом к оси канала ствола. Щелевой дульный тормоз поглощал до 70% реактивной силы, действовавшей в направлении отката.

Продолжение следует

Фото Д. Пичугина.

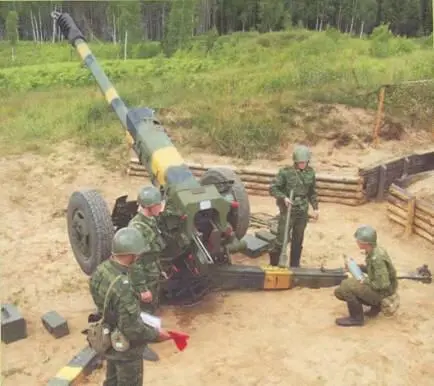

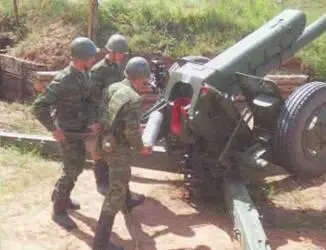

С 7 по 12 июля 2008 г. на Лужском артиллерийском полигоне (Ленинградский военный округ) под руководством начальника штаба РВиА ВС РФ генерал-лейтенанта Сергея Богатинова прошел заключительный этап Всеармейского состязания командиров артиллерийских батарей.

В финале приняли участие тринадцать командиров артиллерийских батарей, занявших первые места в военных округах, флотах, Воздушно- десантных войсках, Внутренних войсках МВД России и в частях, непосредственно подчиненных начальнику РВиА.

Программа состязаний включала вопросы теории и практики по стрельбе и управлению огнем артиллерии, тактической, специальной и технической подготовки.

Материал подготовлен службой информации и общественных связей Сухопутных войск.

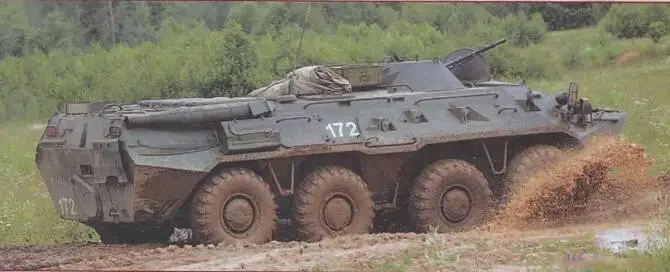

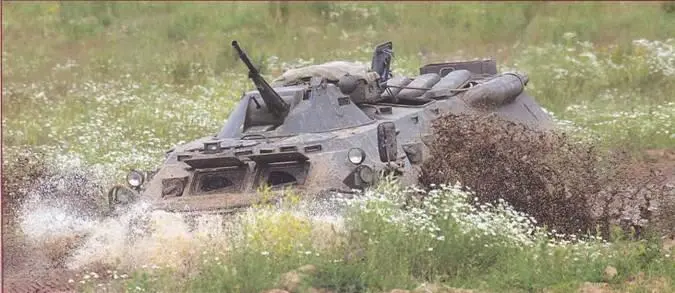

Учебные сборы со студентами военных кафедр высших учебных заведений, расположенных на территории Московского военного округа.

2-я гвардейская мотострелковая Таманская ордена Октябрьской Революции Краснознаменная ордена Суворова дивизия им. МЛ. Калинина, 9 июля 2008 г.

Материал подготовлен совместно со службой информации и общественных связей Сухопутных войск.

Фоторепортаж Д. Пичугина.
