Заряжание 73-мм орудия осуществлялось с помощью механизма, выполненного по схеме ВгТЗ, в котором размещались 15 выстрелов. Остальные 15 выстрелов располагались в боеукладке под механизмом заряжания.

Двигатель с главным фрикционом и системой охлаждения размещался в изолированном отсеке в кормовой части корпуса машины. Коробка передач, заимствованная у автомобиля ЗИЛ-130, располагалась в носовой части корпуса и была соединена с двигателем карданным валом, а через промежуточный картер — с главной передачей и планетарными механизмами поворота (ПМП).

Все агрегаты МТО располагались вдоль продольной оси машины, благодаря чему по бортам корпуса были выполнены отсеки, в которых размещался экипаж машины и десант в количестве двух и пяти человек соответственно. Выход экипажа и десанта производился вверх через люки в крыше корпуса и назад — через двери в кормовой части машины.

В качестве водоходного движителя использовался гусеничный движитель (за счет перемотки гусениц).

Боевая масса машины составляла 6,7 т, масса десантируемой машины — 6,0 т.

Согласно второму варианту, основное оружие БМД размещалось во вращающейся башне, заимствованной у БМП «Объект 765». Однако, в отличие от башни БМП «Объект 765», в представленном проекте в кормовой части двухместной башни имелась ниша, в которой размещался механизм заряжания емкостью 19 выстрелов. Остальные 11 выстрелов размещались в корпусе. В башне слева от орудия располагался наводчик, справа — командир. Ходовая часть машины имела переднее расположение ведущих колес.

В носовой части корпуса, перед башней, размещались: слева — механик-водитель и справа от него — два десантника. Сзади башни располагались еще два десантника. Каждое рабочее место десантника было оборудовано амбразурой для стрельбы из личного оружия.

Вход и выход экипажа и десанта из машины были организованы аналогично первому варианту. Движение машины на плаву осуществлялось с помощью двух водометных движителей.

Боевая масса машины составляла 7,55 т, масса десантируемой машины — 6,85 т.

Уменьшение массы десантируемой машины в двух вариантах производилось заводом за счет уменьшения боекомплекта, запаса топлива и некоторого снижения требований к броневой защите, но с использованием протектированных топливных баков.

В третьем варианте БМД башня с оружием была полностью заимствована у БМП «Объект 765». Башня устанавливалась в средней части корпуса со смещением от продольной оси машины к левому борту на 200 мм. В ходовой части использовалось кормовое расположение ведущих колес.

В носовой части корпуса, с левой стороны, располагался механик-водитель, рядом с ним — командир и один десантник. Рядом с башней и за башней размещались еще три десантника. Рабочие места пяти десантников были оборудованы амбразурами для ведения огня из личного оружия. Выход экипажа и десанта из машины на суше осуществляется по проходу, образованный между двигателем и системой охлаждения над коробкой передач через люк в кормовом листе корпуса, на плаву — через люки в крыше корпуса и башни.

В МТО, располагавшемся в кормовой части машины, поперек корпуса у правого борта устанавливался карбюраторный двигатель. В трансмиссии машины использовалась коробка передач, выполненная по схеме коробки передач самоходной установки АСУ-57.

Внизу по обоим бортам располагались два водометных движителя.

Боевая масса машины составляла 7,46 т, масса десантируемой машины — 6,76 т.

В первом варианте проекта БМД, выполненном конструкторским бюро ММЗ, к основным недостаткам относились: ограниченный угол обстрела по горизонту из основного оружия (±15° вместо 360°); отсутствие возможности ведения огня экипажем и десантом, располагавшимся по бортам машины, в направлении движения машины (огонь в этом направлении мог вестись только из орудия и спаренного пулемета); заниженные запас хода на 100 км и боекомплект орудия на 5-10 выстрелов; повышенная пожароопасность из-за использования карбюраторного двигателя и размещения топливных (протектированных) баков в десантно-боевом отделении.

Второй вариант БМД имел аналогичные недостатки, за исключением установки основного оружия, а также малую удельную мощность (18,5 л.с./т, вместо заданной не менее 20 л.с./т).

В третьем варианте присутствовали недостатки, характерные для первого и второго вариантов, кроме того, масса десантируемой машины превышала заданную в ТТЗ на 760 кг.

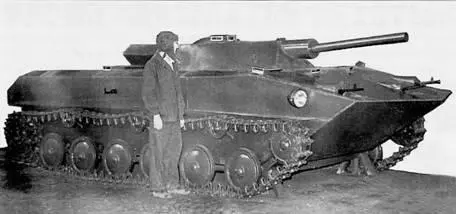

Полноразмерный макет БМД «Объект 915» (первый вариант), 1964 г.

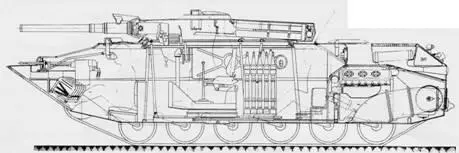

Продольный разрез.

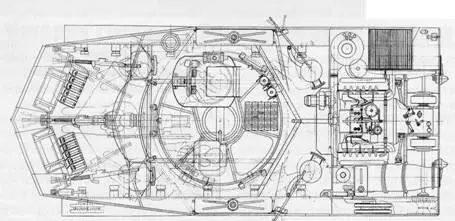

Вид в плане.

Компоновка БМД «Объект 915» (первый вариант). 1964 г.

Деревянная модель БМД «Объект 915» (первый вариант). Положение машины при минимальном клиренсе 100 мм, 1964 г.

Ни одна из компоновок БМД, предложенных ММЗ и ВНИИ-100, не обеспечивала скрытой подготовки к десантированию и быстрой погрузки в самолет Ан-12, так как не позволяла производить предварительную укладку на машину парашютной системы в стороне от аэродромов и осуществлять погрузку в самолет своим ходом, без применения дополнительного оборудования самолета.

В разработанном Особым конструкторским бюро ВгТЗ проекте БМД этот вопрос был решен за счет применения управляемой подвески, выполненной по типу подвески ходового макета БМП «Объект 911» и особой компоновки МТО, обеспечивавшей удобный проход для десанта и место для укладки парашютной системы. Укладка парашютной системы на машине производилась заранее, в стороне от места погрузки ее в самолет.

При разработке БМД и выборе ее компоновочной схемы, наиболее полно удовлетворявшей заданным требованиям, конструкторским бюро ВгТЗ была выполнена компоновка машины с использованием дизеля, а также специальных узлов и агрегатов трансмиссии и ходовой части.

Первоначально, в 1964 г., конструкторским бюро завода было представлено два компоновочных решения на одном шасси, различавшихся расположением отделения управления. Оба варианта БМД, получившей заводское обозначение «Объект 915», имели активное размещение десанта и кормовое расположение моторно-трансмиссионного отделения. В обоих вариантах применялись дизель УТД-20 А мощностью 184 кВт(250л.с.) и специальная трансмиссия. Выбор дизеля типа УТД-20 (дизель УТД-20А) объяснялся тем, что в то время он был единственным двигателем, который по своему размеру по высоте удовлетворял основной идее компоновки — обеспечению удобного кормового выхода десанта при его активном расположении и по своим конструктивным данным обеспечивал требуемую надежность работы. По сравнению с имевшимся в производстве карбюраторным двигателем ГАЗ-41 применение дизеля УТД-20А резко снижало пожароопасность, что являлось фактором чрезвычайной важности для психологического состояния экипажа.
