Лобовой и бортовые листы башни образовывали конус с переменным углом наклона образующих. Конструкция башни была аналогична башне легкого опытного танка «Объект 911Б». В передней части башни вваривалась рамка, отлитая из специальной стали, в которой имелись амбразура и гнезда для крепления орудия. Амбразура была прикрыта броневой маской. На крыше башни имелись: слева — люк командира машины, отверстия под установку прицела и шахты смотровых приборов, справа — вырез под установку вращающейся башенки с люком механика-водителя. Кормовая часть башни имела съемный лист для установки механизма заряжания. Башня устанавливалась на шаровой опоре с алюминиевым погоном и пластмассовыми шарами.

Машину предполагалось оснастить системами ПАЗ, ППО и ТДА. В системе ПАЗ использовались аппаратура «Электрон-2» и фильтровентиляционная установка с роторным вентилятором и фильтром ФПТ-100.

В МТО устанавливался многотопливный четырехтактный шестицилиндровый V-образный дизель УТД-20А мощностью 184 кВт (250 л.с.) при частоте вращения коленчатого вала двигателя 2500 об/мин с эжекционной системой охлаждения. Пуск двигателя (основной способ) осуществлялся с помощью стартера СТ-713 мощностью 17,7 кВт (24л.с.) или сжатого воздуха (вспомогательный способ) из десятилитрового воздушного баллона. Для облегчения пуска двигателя в условиях низких температур окружающего воздуха использовался подогреватель, котел которого устанавливался в масляном баке системы смазки двигателя. Общая емкость четырех топливных баков составляла 400 л, в том числе средних — 250 л и кормовых — 150 л. Расчетный запас хода машины по шоссе оставлял 500 км.

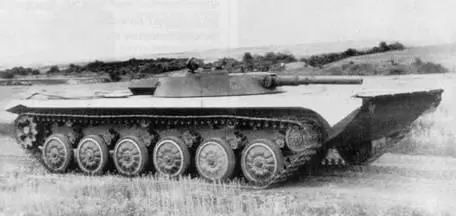

Опытный легкий авиадесантируемый танк «Объект 911 Б», 1963 г.

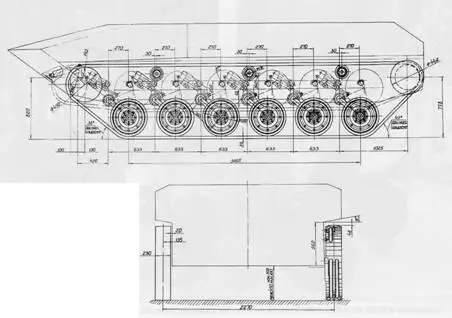

Схема ходовой части БМД «Объект 915» (первый вариант), 1964 г.

В системе воздухоочистки использовался бескассетный воздухоочиститель циклонного типа с эжекционным удалением пыли.

Впервые эжекционная система охлаждения двигателя была выполнена с обеспечением слива из эжекционного короба попавшей в него воды. В БМД «Объект 915» поток газов был направлен не вверх, как в других машинах с эжекционными системами, а вниз за корму, на гусеницы, что исключало попадание выхлопных газов в зону расположения экипажа при неблагоприятном направлении ветра. Кроме того, выбранное направление потока газов сбивало пыль, поднимаемую гусеницами. Эжектор был встроен в корпус, являясь его неотъемлемой частью, благодаря чему достигалась экономия массы машины.

В блоке с двигателем была смонтирована механическая трансмиссия, состоявшая из однодискового главного фрикциона сухого трения, трехступенчатой коробки передач с независимым реверсивным приводом к водометам, двух бортовых фрикционов и двух планетарных соосных бортовых редукторов. Расчетная максимальная скорость движения по шоссе составляла 65 км/ч. В агрегатах и узлах трансмиссии были широко использованы магниевые и алюминиевые сплавы в литых и прессованных деталях.

Для управления механизмом поворота имелось рулевое устройство.

В ходовой части применялись независимая регулируемая пневматическая подвеска, гидравлические механизмы натяжения гусениц, система изменения клиренса с 450 мм до 100 мм, 12 двускатных опорных катков диаметром 500 мм с наружной амортизацией и дисками из алюминиевого сплава (на макете в отличие от проекта были установлены односкатные опорные катки), шесть однорядных поддерживающих катков и гусеницы с ОМШ с борированными пальцами и цевочным зацеплением с ведущими колесами. Среднее давление на грунт составляло 0,045 МПа (0,46 кгс/см 2 ).

Пневматическая подвеска состояла из 12 узлов, каждый из которых включал в себя пневматическую рессору, гидравлический амортизатор, рычаг, балансир и ограничитель хода катка, выполненный в виде упора с резиновой подушкой. Подрессоривание опорного катка осуществлялось пневматической рессорой с передачей усилия на упругий элемент (инертный газ азот) через рабочую жидкость (смесь трансформаторного и турбинного масел (50x50 %). Специальная гидравлическая система позволяла изменять количество рабочей жидкости во всех пневморессорах и, тем самым, регулировать клиренс и общую высоту машины, а при десантировании парашютным способом или движении на плаву — поднимать опорные катки вверх, исключая их повреждение при приземлении или уменьшая сопротивление движению на воде. Управление изменением клиренса и натяжением гусениц осуществлялось дистанционно с кнопочного пульта управления.

Конструкция такой пневматической подвески была опробована ВгТЗ на изготовленных ранее опытных легких танках «Объект 906Б», «Объект 911Б» и опытной БМП «Объект 911».

Для движения на плаву использовались два водомета с подводным расположением патрубков выброса воды и гидравлической системой управления заслонками, которая являлась составляющей частью общей гидросистемы. Расчетная максимальная скорость движения на плаву составляла 12 км/ч. Запас плавучести (60 %) позволял дополнительно перевозить груз до 2 т.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 26 В. В качестве источников электроэнергии использовались две аккумуляторные батареи 12СТ-70, общей емкостью 140 А-ч и генератор ВГ-7500 мощностью 9 кВт. Для внешней радиосвязи устанавливалась радиостанция Р-123, для внутренней — танковое переговорное устройство ТПУ Р-124 на три абонента.

При десантировании масса машины снижалась до 6 т за счет неполной укладки боекомплекта (только 27 выстрелов в механизме заряжания), неполной заправки топливом (250 л) и отсутствия экипажа.
