Сварная опорная плита, как и в любом миномете, предназначена для передачи на грунт действия отдачи при выстреле и обеспечения устойчивости миномета при стрельбе. Используемая в настоящее время опорная плита представляет собой плиту для миномета комплекса 2С12 («Сани») с тремя сошниками и наваренным на нее дополнительным кольцом. Поворотный вкладыш обеспечивает горизонтальное наведение миномета в пределах 360° (с перестановкой двуноги-лафета). Плита имеет шесть ручек для переноски.

2Б-23 снабжен съемным электрооборудованием. При буксировании миномета оно служит для передачи сигналов от автомобиля на габаритные огни миномета, указатели поворота и торможения.

Всего конструкция миномета 2Б-23 включает 343 детали. Масса миномета в боевом положении составляет около 420 кг, в походном — 514 кг. Для сравнения: 120-мм полковые минометы обр. 1938 г. и обр. 1943 г. имели массу в боевом положении около 275 кг, а в походном — 560 кг.

Оптический минометный прицел МПМ-44М представляет собой модификацию стандартного, давно знакомого войсковым артиллеристам минометного прицела. Он состоит из визира и механизма наведения (угломерный механизм и механизм углов возвышения), устанавливается на кронштейн прицела или на стойку прицела. Прицел имеет кратность увеличения 2,55х, поле зрения 9", диапазон измеряемых с его помощью углов (в тысячных) в горизонтальной плоскости — 60–00, в вертикальной плоскости — от 6-50 до 15–00. Цена деления шкал угломера и механизма углов возвышения (в тысячных): грубых — 1-00, точных — 0-01. Сетка прицела кроме перекрестия включает коллиматорную шкалу. Она используется в случае применения прицела в комплекте с орудийным коллиматором К-1 (когда нет удаленных и хорошо видимых точек наводки).

Для грубой наводки прицела на точку наводки или цель могут использоваться мушка и прорезь с левой стороны корпуса визира прицела. Для освещения сетки, шкал грубой и точной наводки, уровней прицела МПМ-44М, коллиматора К-1 применяется прибор ЛУЧ-ПМ2М.

Миномет 2Б-23 в положении для заряжания:

1 — ствольная часть; 2 — двунога-лафет с колесным ходом; 3 — стойка прицела; 4 — прицел МПМ-44М; 5- кронштейн прицела; 6 — шпонка; 7 — рама с казенником; 8 — штанга; 9 — ручка; 10 — затвор; 11 — тросик; 12 — шнур с карабином; 13 — скоба; 14 — опорная плита; 15 — упор; 16–18 — рукоятки; А — упор.

Прицел МПМ-44М, установленный на миномет 2Б-23.

Опорная плита миномета, опущенная на грунт.

Миномет 2Б-23, подготовленный к буксированию.

Для управления огнем батарей минометов 2Б-23 используются штатные средства управления огнем наземной артиллерии. Подобное применение получат и перспективные разработки. Можно сказать даже, что эффективное использование возможностей минометов 2Б-23 (увеличенная дальность стрельбы и лучшая, чем у гладкоствольных минометов кучность, возможность быстрого открытия огня и широкий диапазон применяемых боеприпасов) требует модернизации комплекса средств разведки и управления.

Для эксплуатации, технического обслуживания и ремонта предусмотрены комплекты ЗИП: одиночный — на каждый миномет, групповой — на шесть минометов, ремонтный — на 18 минометов.

Миномет 2Б-23 в боевом положении для стрельбы на малом угле возвышения.

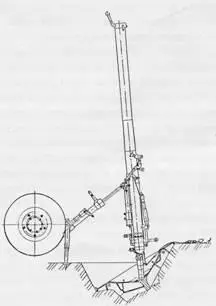

Миномет 2Б-23 на позиции в боевом положении при угле возвышения 85°.

Миномет 2Б-23 на позиции в боевом положении при угле возвышения 40–42°.

Процесс заряжания миномета выглядит следующим образом. Для первого открывания затвора необходимо нажать ногой до упора педаль внизу миномета, при этом смещается назад боевая плитка, и ствольная часть освобождается. Для приведения ствольной части в положение для заряжания ее нужно потянуть за ручку. Повороту ствольной части относительно рамы с казенником способствует подпружиненный шток, действующий на бобышку ложи в направлении, перпендикулярном оси канала ствола, а также положение центра масс ствольной части впереди и выше оси цапф. При повороте ствольной части штанга с тягой, соединенная со скалкой затвора, перемещает затвор назад, при этом ролик стопора, взаимодействуя с фигурным пазом, в процессе продольного перемещения затвора поворачивает затвор влево-вниз. В конце поворота затвор фиксируется. В результате ствольная часть находится в положение для заряжания, линия заряжания свободна, удержник опущен. При открытом затворе, кстати, удержник можно вручную зафиксировать в поднятом положении — например, чтобы не выломать его банником при чистке ствола.

Боеприпасы перед заряжанием готовятся аналогично орудию 2С9 «Нона-С». Собранный выстрел вручную вводится с казенной части в канал ствола за удержник. При упоре выступа на пояске снаряда в заход нареза ствола заряжающий немного поворачивает снаряд до совпадения выступов с нарезами. При досылке оживалъная часть снаряда или мины приподнимает удержник, тот пропускает выстрел и после досылания выстрела опускается вниз и удерживает выстрел в стволе от выпадания. После этого расчет энергично опускает ствольную часть за ручки вниз, при этом штанга за скалку тянет затвор вперед, а затвор за счет взаимодействия ролика с фигурным пазом поворачивается на линию досылания и, продолжая движение вперед, окончательно досылает выстрел в ствол.

В конце движения затвор кольцом и обтюратором поднимает удержник. В конце поворота ствольной части затвор утапливает боевую плитку, которая в крайнем нижнем положении стопорит ствол в запертом положении. Миномет готов к выстрелу.

Выстрел производится с помощью спускового шнура, пропущенного через отверстие кронштейна и закрепленного на рычаге спускового механизма. При натягивании шнура рычаг с взводом поворачивается, ударник перемещается назад и вместе с движущимся вперед патрубком сжимает боевую пружину. При дальнейшем повороте рычага происходит спуск ударноспускового механизма, ударник с наконечником под действием боевой пружины идут вперед, ударяют по бойку, тот накалывает капсюль воспламенительного заряда выстрела. После накола капсюля боек под действием пружины и давления пороховых газов возвращается назад в исходное положение. Под действием отдачи миномет откатывается назад, передавая большую часть энергии отдачи опорной плите.
