Пусковая установка размещалась на вращающейся бронированной платформе с подвесным полом. В бронированной крыше платформы (высота порядка 400 мм.) был предусмотрен люк прямоугольной формы. Внутренняя часть крышки люка была выполнена как начальный участок направляющих пусковой установки и снабжена механизмом захвата управляемых ракет, пакет которых размещался на вращающемся полу платформы. Механизм обеспечивал подачу ракет из пакета на направляющие пусковой установки. На верхней наружной поверхности бронированной крыши платформы по обеим сторонам люка на специальных бугелях (для обеспечения наводки в вертикальной плоскости) закреплялисьдве барабанные пушки (конструкция заимствована из авиационного вооружения благодаря помощи А.Э. Нудельмана).

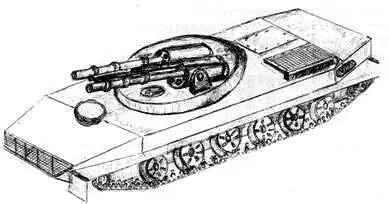

Таким по замыслу конструкторов должен был выглядеть танк с реактивным вооружением. 1958 г. (эскиз А.Т. Корнилина).

Каждый барабан (с пятью неуправляемыми ракетами) с наружной стороны имел противопульное бронирование. К стволам барабанных пушек с внутренней стороны крепились направляющие, которые являлись продолжением направляющих, расположенных на крышке люка платформы и вместе с ними образовывали установку для пуска управляемых реактивных снарядов. Наличие стволов для пуска неуправляемых ракет с начальной скоростью схода ракеты порядка 700 м/с позволило обеспечить заданную точность попадания в цель. Известно, что благодаря отсутствию вращательного движения вокруг продольной оси ракеты при движении к цели (крылья ракеты раскрываются сразу же после схода с направляющих) кумулятивный эффект поражения увеличивается почти вдвое по сравнению с кумулятивным снарядом, выпущенным из обычной пушки с нарезным каналом ствола.

Конструкция гладкоствольных пушек авиационного вооружения была переработана применительно к условиям и требованиям танкового вооружения силами конструкторов ОКБ СТЗ.

С помощью Совнархоза на заводе «Баррикады» было размещено изготовление стволов для пушек и погона большего диаметра, чем в серийном танке ПТ-76, для обеспечения возможности размещения комбинированной пусковой установки. Броневая платформа с пусковой установкой была изготовлена экспериментальным цехом ОКБ (начальник цеха в то время — Павел Федорович Савельев) и после небольшой переделки крыши корпуса танка ПТ-76 смонтирована на нем как действующий макет.

Вскоре состоялся пробный пуск неуправляемых ракет с действующего макета на Гороховецком полигоне Горьковской области. Испытания показали высокую точность попадания ракет и почти «удвоенную» эффективность поражения броневых преград: 100-мм реактивный снаряд с кумулятивной боеголовкой поразил броню толщиной 400 мм!

Эскизно-технический проект был представлен НТК ГБТУ и 12-му Главному управлению Г осударственного комитета по оборонной технике (председатель НТК генерал-лейтенант В.В. Орловский, начальник 12-го Главного управления ГКОТ Н.А. Кучеренко).

Проект представляли главный конструктор ОКБ СТЗ С.А. Федоров, заместитель главного конструктора A.Т. Корнилин (автор статьи) и руководитель конструкторской группы B.И. Девченко.

С эскизными проработками машины также был ознакомлен начальник Генерального штаба — первый заместитель Министра обороны СССР Маршал Советского Союза В. Д. Соколовский, которому представили и макет пусковой установки на танке ПТ-76. А еще ранее в Государственном комитете по оборонной технике Заместителем Председателя Совета Министров СССР Дмитрием Федоровичем Устиновым было организовано совещание конструкторов вооружения и военной техники. Присутствовали разработчики танковой, реактивной техники, средств радиоэлектронного обеспечения, управления и наведения ракет, оптической техники и т. д. Д.Ф. Устинов лично ознакомился с проработками, в том числе и ОКБ СТЗ, которые представляли С.А. Федоров и А.Т. Корнилин.

Проработки и проект танка по теме № 5 вызвали большой интерес. Генерал-лейтенант В.В. Орловский прямо отметил, что представленные материалы (чертежи, описания, расчеты) говорят о конструкции совершенно оригинальной машины.

Общая схема машины представляла классическую компоновку танка и предусматривала использование самых последних к тому времени технических достижений в области бронетанковой техники, в том числе:

— высокооборотный V-образный танковый дизель конструкции Е.И. Артемьева и Б.Г. Егорова (Барнаульский завод «Трансмаш») с большим углом развала цилиндров и большой степенью сжатия воздуха;

— эжекционную систему охлаждения силовой установки;

— автоматическое удаление пыли из первой ступени воздухоочистителя с помощью эжектора;

— водометные движители для движения по водным преградам;

— ночные прицелы и смотровые приборы;

— стабилизатор вооружения со стабилизированным полем зрения прицела;

— гидропневматическую подвеску ходовой части;

— водоотводные каналы в носовой части корпуса вместо волноотражательного щитка, обеспечившие улучшение обзорности и снижение лобового сопротивления движению машины на плаву и т. д.

Поперечный разрез танка с реактивным вооружением. 1958 г. (схема П.И. Кириченко).

Проектные материалы были одобрены НТК ГБТУ и 12-м Главным управлением ГКОТ и рекомендованы для дальнейшей разработки конструкции.

Однако вскоре дальнейшие работы были прекращены, и тему закрыли. Причиной такого финала явились трудности в создании эффективной системы управления реактивным снарядом. В то время (1959–1960 гг.) разработчик этой системы — КБ-1 (ведущий А.И. Богданов) после больших экспериментально-исследовательских работ пришел к выводу, что в реальных условиях эксплуатации танка (движение и маневрирование по поверхности земли) требуется радиоэлектронная аппаратура и элементы, надежно функционирующие только на сантиметровых волнах. Имеющиеся тогда средства управления работали на дециметровых волнах. Тепловые головки самонаведения для танкового вооружения были признаны неприемлемыми, так как с помощью этих головок абсолютно не гарантировано попадание в цель в условиях множества объектов теплоизлучения на поверхности земли во время боевых действий. Таким образом, на долгие годы было отодвинуто создание вооружения для танков с применением управляемых ракет с самонаведением на конечном участке траектории.

Появилось такое вооружение только в конце XX столетия.
