Для управления огнем на модуле применяется оптико-телевизионный прицельный комплекс ОТП-20 «Циклоп- 1», включающий телевизионную камеру и лазерный дальномер, стабилизатор СВУ-500 «Карусель» обеспечивает высокую точность стрельбы в движении. Модуль не обитаемый, наведение пушки осуществляется при помощи монитора на рабочем месте оператора (командира) в корпусе боевой машины. Это обеспечивает повышенную безопасность личного состава, меньшую загазованность внутреннего объема боевой машины.

Для пуска дымовых гранат установлена система 902В «Туча». Для борьбы с тяжелыми БТР и танками противника модуль оснащен пусковой установкой для противотанковых ракет, например, комплекса «Барьер» с ракетами Р-2 или другими — по желанию заказчика.

«Ингул» может устанавливаться на БТР-70, БТР-80, БРДМ-2, БРДМ-2М, а также на патрульные катера с малым водоизмещением.

Боевой модуль «Тайфун» разработан Харьковским конструкторским бюро «Укрспецтехника». Он включает стабилизированную пушку, спаренную с пулеметом, средства для установки ракетного комплекса, гранатомет. Основу СУО составляет стабилизированная прицельно-поисковая аппаратура с тепловизионным каналом, лазерным дальномером и счетнорешающим устройством артиллерийской системы. Прицельно-поисковая аппаратура дополнительно содержит оптико-электронный канал, включающий телевизионные камеры наблюдения с широким полем зрения и узким полем зрения, видеокомпьютер, а также монитор видеокомпьютера на рабочем месте оператора.

Прицельно-поисковая аппаратура работает следующим образом. На выбранной цели оператор-наводчик устанавливает маркер и нажимает кнопку «Автозахват». Три гироскопа обеспечивают совмещение маркера и цели. По команде «Автозахват» дальнейшее наблюдение за целью осуществляет камера наблюдения, работающая в режиме узкого поля зрения, или тепловизионная с трансфокатором, и включается программа видеокомпьютера автосопровождения цели. В этом случае при перемещении башни, установленной на шасси, производится автоматическое слежение камерой за движущейся целью, позволяющее удерживать цель в центре экрана монитора. После этого оператор-наводчик выбирает тип оружия, вид боеприпасов и нажимает кнопку «Огонь». Счетно-решающее устройство автоматически рассчитывает вертикальный угол установки оружия в зависимости от дальности цели. После поражения цели оператор-наводчик переключает камеру наблюдения с режима узкого поля зрения в режим широкого поля зрения и осуществляет выбор очередной цели.

Во всех режимах работают две системы стабилизации. Одна — система стабилизации оружия, другая — система стабилизации поисково-прицельных приборов.

Результаты испытаний показали, что эффективность стрельбы возросла, по сравнению с аналогичными устройствами, на 20 %, время реакции артиллерийской системы составляет 1-2с. Эффективная дальность стрельбы достигает 5500 м. Вес башни без боекомплекта — не более 2000 кг.

«Гром».

«Ингул».

«Тайфун».

ЗТМ-1.

«Шквал».

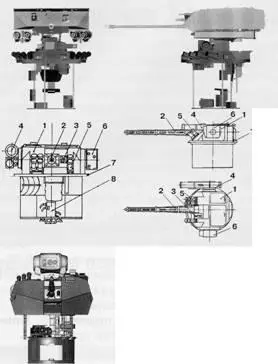

1 — корпус; 1 2 — автоматическая пушка; 3 — пулемет; 4 — ПТРК; 5 — система пуска дымовых гранат; 6 — оптико-телевизионный прицель но-наблюдательный комплекс; 7 — погон; 8 — поворотное контактное устрой ство; 9 — комплекс управления.

Сварная необитаемая башня модуля «Ингул».

Поисково-прицельный блок: 1 — тепловизор; 2 — лазерный дальномер; 3 — телевизионные камеры широкого поля зрения; 4 — телевизионные камеры узкого поля зрения; 5 — защитный чехол; 6 — вращающаяся платформа; 7,8 — три волоконно-оптических гироскопа.

Унифицированный стабилизатор СВУ-50.

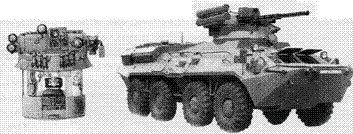

БТР-ЗУ с универсальным боевым модулем «Шквал».

Сварная башня модуля «Шквал».

Модуль «Шквал» включает 30-мм пушку, 7,62-мм спаренный пулемет, 30-мм автоматический гранатомет и противотанковое управляемое вооружение. Разработан КП «НТЦ АСО».

Конструкция боевого модуля «Шквал» очень гибкая, что позволяет легко заменить имеющееся вооружение на другое. 30-мм пушка двойного питания имеет готовый к использованию боекомплект из 350 снарядов. Боекомплект 7,62-мм спаренного пулемета составляет 2500 патронов. С левой стороны башни установлен 30-мм гранатомет, у которого в боекомплекте 29 готовых к использованию гранат, дополнительно 87 гранат перевозятся в резерве (три магазина, в каждом из которых находятся 29 гранат).

Шесть 81 — мм установок дымовых/ аэрозольных гранат установлены по три штуки с каждой стороны башни для стрельбы вперед.

Комплекс управления огнем включает прицельный комплекс ОТП-20, который интегрирован с системой управления стрельбой управляемыми ракетами, и стабилизатор вооружения СВУ-500.

Универсальный боевой модуль «Шквал» устанавливается на модернизированные БМП-1У и на бронетранспортер БТР-ЗУ.

На модернизированном варианте данного модуля (на фото установлен на базе БМП-1) установлен развитой комплекс управления огнем на основе оптико-телевизионного многоканального прицельного комплекса с тепловизионным, лазерным каналом дальнометрирования и каналом наведения управляемой ракеты в едином блоке. Ранее модуль включал отдельно размещенные телевизионные камеры ТПК-1 и ТПК-2, входящие в оптико-телевизионный комплекс ОТП-20 «Циклоп-1», а также лазерный дальнометр ВДЛ-2 и ИК прожектор ОУ-5.
