— дальность обнаружения цели — не менее 130 км, пеленгования — 70 км;

— точность определения азимута при обнаружении — 4° и пеленгования — 1,3°;

— точность определения дальности — 650 м и высоты — 300–700 м;

— определение координат цели по азимуту — от 0 до 360° и по углу места — от 4 до 18°;

— время определения трех координат цели — не более 25 с;

— длина волны — 4,16 м;

— мощность излучения в импульсе — 80-100 кВт, длительность импульса — 10–15 мкс.

Станция получила обозначение П-3 и создавалась в разборном варианте. Ее инженерной особенностью являлась антенная система, состоявшая из двух антенн: азимутальной, сигналы с которой поступали на вход приемника через антенный переключатель, и вертикальной зондирующей, которая при излучении работала от передатчика, а в период паузы переключалась на прием и функционировала вместе с азимутальной антенной. Приближенное определение азимута производилось обычным способом — по максимуму амплитуды сигнала от антенны, направленной на самолет. В режиме точного определения азимута за счет действия антенного переключателя и соединения между собой обеих частей азимутальной антенны в противофазе на экране отметчика при ориентировании системы на цель были видны два раздвинутых по шкале импульса равной амплитуды. При уходе цели вправо или влево относительно оси антенны один импульс возрастал, а другой уменьшался (метод равносигнальной зоны).

Для определения высоты полета самолетов использовалась система, состоявшая из двух антенн типа «волновой канал», установленных на разных высотах от поверхности земли, — 7 и 11 м. Каждая из них подключалась к аппаратуре станции через гониометр. От положения ползунка гониометра зависела результирующая характеристика направленности обеих антенн в вертикальной плоскости. Угол места цели определялся по пропаданию сигналов в момент перемещения ползунка гониометра (нулевое излучение и прием). По измеренной дальности и найденному углу места с помощью номограммы оператор получал высоту цели над землей. Причем управление характеристикой направленности антенн в вертикальной плоскости позволило не только определять высоту полета, но и устранять в достаточно широких пределах мертвые зоны ДНА, т. е. зоны, из которых не было приема эхо-сигнала.

В разработке станции участвовали И.Н. Антонов, Е. Я. Богуславский, Р.С. Буданов, И.И. Вольман, А.Р. Вольперт, С.П. Заворотищев, Л.В. Леонов, П.В. Подгорнов и др. В период с 20 июля по 15 августа 1944 г. станция П-3 проходила заводские испытания под Москвой. Подтвердилось ее соответствие требованиям заказчика. ГАУ, не ожидая окончательно доводки станции и ее полигонных испытаний, внесло в ГКО предложение об изготовлении в том же году опытной партии новых РЛС. ГКО обязал НИИ предоставить в IVкв. 1944 г. 14 комплектов П-3.

Полигонные испытания станции П-3, проведенные на НИЗАП ГАУ в январе-феврале 1945 г. (инженер-испытатель Г.Т. Опрышко), показали следующие результаты.

На основании этих испытаний было рекомендовано выпускать станции П-3 взамен РУС-2, РУС-2с (П-2М). В 1945 г. П-3 поступила на вооружение войск ПВО, ВВС и ВМФ. Она выпускалась в автомобильном (П-За) и в разборном (по типу РУС-2с) вариантах.

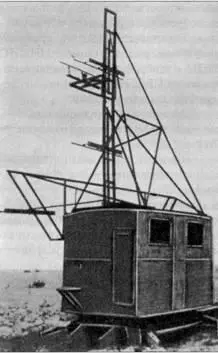

Станция орудийной наводки СОН-2а (излучающая установка).

М.И. Куликов.

Прямыми измерениями, производимыми с помощью РУС-2 и РУС-2с, получались только две координаты цели — наклонная дальность и азимут. Однако надежное наведение истребительной авиации и расчет данных для стрельбы зенитной артиллерии требовал быстрого определения по результатам измерений еще третьей координаты — высоты. Встала задача дополнить станции РУС-2 и РУС-2с аппаратурой определения высоты. Важность этой задачи была ясна и ранее, теперь же она стала столь неотложной, что подготовленное НИИИС РККА задание на разработку соответствующей аппаратуры было выдано радиозаводу, НИИ-20 (НИИ радиопромышленности) и ЛФТИ.

На радиозаводе эта аппаратура, получившая название «высотная приставка», разрабатывалась инженером Е.А. Селиным (ранее работавшим в НИИ-9 и получившим там опыт работы над радиолокационной аппаратурой) по техническому решению, предложенному инженером НИИИС А.И. Шестаковым. Приставка представляла собой, по сути, дополнительную РЛС для определения координат цели, функционирующую совместно с РЛС обнаружения. В основу был положен принцип определения угла места, основанный на том, что каждая антенна высотной приставки принимает радиоволны, как пришедшие непосредственно от цели (самолета), так и переотраженные от земли. В результате между каждой парой антенн приставки всегда существует напряжение, являющееся функцией угла падения волны, т. е. угла места цели. Благодаря этому с помощью гониометра, включаемого между верхней или нижней парой антенн, можно определять угол места самолета. Зная угол места цели и наклонную дальность до нее, высоту можно вычислить по простой формуле прямоугольного треугольника. Комплект аппаратуры высотной приставки включал мачту высотой 16,5 м с тремя антеннами, гониометр как средство измерения углов места, устройство определения высоты и переключатель антенного устройства и приемника. Антенны были смонтированы на мачте на разных высотах: нижняя — на 4,12 м от земли, средняя — 8,12 м и верхняя — 16,48 м.

Контрольные испытания высотной приставки прошли в августе 1943 г. под Москвой под руководством инженера НИИИС А.И. Кувшинова. По их результатам были получены следующие срединные ошибки определения высоты: при полете цели на 4000 м — 230 м на нижней паре антенн и 210 м на верхней паре, при полете цели на 6000 м — соответственно 320 и 310 м. Для определения угла места требовалось около 12 с. На основании испытаний были сделаны следующие выводы: высоту полета самолета можно установить на расстояниях в пределах 60 % от дальности обнаружения; рекомендовать высотную приставку для серийного производства к станциям РУС-2. Эта рекомендация вскоре была реализована, что позволило расширить возможности и повысить тактические свойства станции РУС-2 при ее применении в службе ВНОС и для наведения истребительной авиации.

С учетом того же технического предложения А.И. Шестакова аналогичная высотная приставка была разработана и в НИИ-20 к станциям РУС-2с и П-2М. Она также успешно прошла испытания и выпускалась серийно вплоть до создания новой станции дальнего обнаружения П-3: в аппаратуру станции П-3 устройство определения высоты входило органически.
