1-4 – трубчатые заготовки первого-четвертого слоев; 5, 6 – бурт; 7,8 – кольцевые ступени; 9 – срез казенной части; 10 – дульный срез.

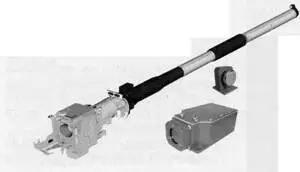

120-мм пушка. СУИТ-1.

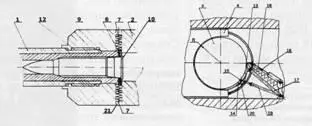

I – ствол; 2 – казенник; 3 – затвор; 4 – клин затвора; 5 – противооткатные устройства; 6 – лапки экстракторов; 7 – пружины лопаток экстракторов; 8 – зарядная камера; 9 – выстрел; 10 – фланец поддона боеприпаса;

II – кожух; 12 – нарезное соединение; 13, 14 – части лотка; 15 – лоток; 16, 19 – тяги; 17- рычаг; 18,20 – пластинчатые пружины; 21 – колодцы.

Конструкция современных украинских танковых пушек.

В кратчайшие сроки был освоен выпуск необходимых современных артиллерийских систем для оснащения танков. Производство удалось развернуть достаточно быстро, так как на Украине имелось предприятие, выпускающее утяжеленные трубы для нефтегазодобычи, – завод им. Фрунзе (г. Сумы).

Завод был, по сути, на 95% оснащен необходимым оборудованием для изготовления пушечных стволов. Необходимо было закупить некоторое дополнительное оборудование для специфических операций.

Разработка конструкции усовершенствованных пушек осуществлялась конструкторским бюро артиллерии (ГП КБА), созданным в 1992 г. на базе КБ-86.

Сегодня КБА- единственное предприятие на всей территории СНГ, да, пожалуй, и в мире, которое владеет уникальной технологией изготовления длинномерных (до 5,5 м) полых слитков, металл которых даже в недеформированном виде по служебным характеристикам превосходит кованый обычного производства. Для получения крупных заготовок в качестве расходуемых электродов при электрошлаковом литье используются изношенные стволы пушек. При необходимости электрошлаковые слитки перековываются или прокатываются в заготовки требуемого сечения.

Таким образом, в марте 1998 г. было налажено производство пушек, выпускавшихся ранее только в России (г. Пермь): пушки собираются на Харьковском заводе, стволы поступают из Сум. Украинская пушка КБА-3 является усовершенствованным эквивалентом советской пушки 2А46М-1. Наряду с ней созданы и пушки повышенного могущества калибра 125 мм (50Л «Витязь») и 140 мм (55Л «Багира»). Разработаны варианты для оснащения модернизируемых танков Т-55 (КБА-ЗК) и Т-72 (КБМ-1М), а также пушка калибра 120 мм (КБМ-2). Конструкция КБМ-2 отвечает требованиям стандартов НАТО и эксплуатируется со всеми типами боеприпасов калибра 120 мм.

Еще одной интересной новинкой, представленной ХКБМ, является бикалиберная система, где исполнение элементов ствола и казенной части позволяет осуществлять быстрый монтаж стволов разных калибров (120 и 140 мм). С учетом разработанного автомата заряжания (АЗ), размещаемого в нише башни, это позволит создать танк с большим модернизационным потенциалом.

Также успешно прошли войсковые испытания и производятся серийно 30-мм автоматические пушки 3TM1 и 3TM2 (аналогичны по основным характеристикам российским 2А72 и 2А42).

Системы управления огнем для танков также серийно выпускаются на украинских предприятиях. Налажено производство усовершенствованных прицельных комплексов 1А43-У «Рось» с прицелом 1Г46М «ПРОМИНЬ», прицельно-наблюдательного комплекса командира ПНК-5 «АГАТ-CM» с встроенным лазерным дальномером и устройством ввода углов бокового упреждения (УВБУ) производства НПК «Фотоприбор» (ПНК-5 повышает эффективность ведения огня командиром на 20-50% и в 2 раза снижает время на подготовку выстрела). Для замены прицельного комплекса «Буран» имеется тепловизионный прицельный комплекс «Буран- Катрин» с импортным ФПУ.

Для модернизации устаревших танков типа Т-72 и др. предлагается система управления огнем «ОСКОЛ», включающая тепловизионный прицел «Скат-М» на базе камеры MATIS, танковый баллистический вычислитель ЛИО-В72 и комплекс датчиков входной информации.

Киевским НИИ «Квант» разработана система управления огнем с использованием оптико-телевизионных прицелов ОТП-20 и «Тандем», которые могут устанавливаться на боевые модули различного типа.

Также налажен выпуск полного спектра комплектующих, необходимых для замкнутого цикла производства бронетанковой техники – стабилизаторов (2Э42М), системы учета теплового изгиба ствола пушки (СУИТ-1), навигационного оборудования (ЛИО-Н), датчиков ветра (ДВЕ-БС) и многого другого. Производятся комплектующие для танков Т-54, Т-55, Т-62, Т-72 для модернизации СУО «Волна», «Бастион», «Рекрут» и др., которые изготавливаются на Феодосийском оптическом заводе.

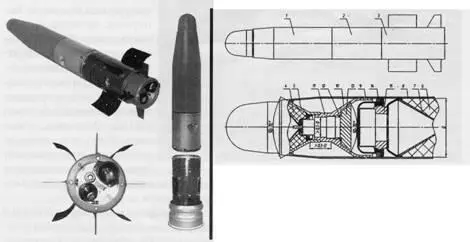

Выстрел с управляемой ракетой «Комбат».

I – боевая часть; 2 – двигатель; 3 – блок управления; 4 – кумулятивный предзаряд; 5 – корпус предзаряда; 6 – основной кумулятивный заряд; 7 – воронка кумулятивного заряда; 8 – корпус; 9 – переходник; 10 – конус;

II – цилиндрическая трубка; 12 – обод; 13 – защитный элемент; 14 – защитный кожух; 15 – пьезогенератор.

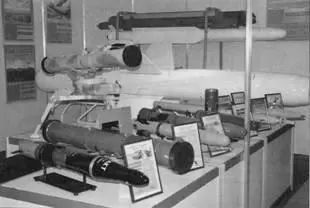

Управляемые ракеты разработки киевского КБ «Луч». Фото из архива автора.

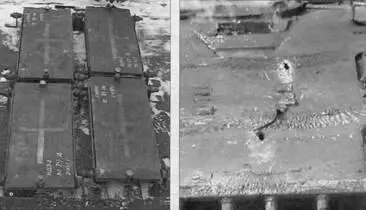

На фото видны результаты взаимодействия ТУР «Комбат» и «Стугна» с преградой, оснащенной контейнерами ДЗ с рабочей поверхностью более 500 мм. Фото из архива автора.

Танковые управляемые ракеты (ТУР) калибра 100, 105, 115, 120и 125 мм разработаны специалистами Киевского КБ «Луч». Система управления – полуавтоматическая (аналогичная российским КУВ «Рефлекс» и «Свирь»), реализующая телеориентирование в луче квантового генератора. Обеспечена помехозащищенность от активных и пассивных помех. Благодаря модульности построения на базе данной конструкции был разработан целый ряд управляемых ракет для вооружения танков, БМП (Т-55/Тип-69, Т-72, Т-80УД, «Ятаган», БМП-3), пушек МТ-12, а также ПТРК.
