Основное назначение ТУР «Комбат» – поражение целей, находящихся вне досягаемости обычной гладкоствольной 125-мм пушки, а также вертолетов. Ракета имеет тандемную боевую часть (БЧ). Прицельная дальность стрельбы составляет 5 км, это расстояние «Комбат» преодолевает за 16 с. Конструкция тандемной кумулятивной БЧ оптимизирована для преодоления сложных комбинированных преград, оснащенных динамической защитой.

Стоит отметить, что в статьях М. Растопшина (ВПК №4, 2004 г.; №8, 2003 г.) высказывается мнение, что якобы эта ракета не способна преодолевать ДЗ с рабочей поверхностью 400-500 мм. Результаты испытаний подтвердили удовлетворительную эффективность ее преодоления.

Естественно, управляемая ракета «Комбат» (так же, как и ее российские аналоги) не может считаться оружием будущего. Во- первых, бронепробиваемость даже в 900- 1000 мм не дает требуемой вероятности при поражении перспективных и модернизированных танков ведущих танкостроительных стран (М1А2, «Леклерк», «Леопард-2А6»), а во-вторых, ракеты не обеспечивают преодоления комплексов активной защиты (КАЗ), разработка которых ведется за рубежом.

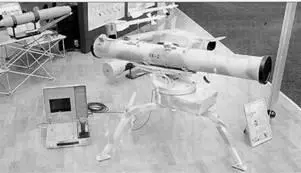

ПТРК «Скиф» и «Барьер» с ПТУРР-2 (Р-2В) предназначены для замены устаревших ПТРК «Фагот» и «Конкурс». Причем Р-2 является общей ракетой для ПТРК «Барьер», монтируемого на боевых машинах, и ПТРК «Скиф», переносимого вручную. Для установки на вертолеты используется ракета Р-2В с увеличенной дальностью стрельбы.

Система управления комплексами также унифицирована и использует дистанционное оптико-телевизионное наведение (наведение ракеты осуществляется телеориентированием в луче лазера). ПТРК «Скиф» в этом аспекте аналогичен таким ПТРК как, например, «Корнет», но у «Скифа» есть и свои преимущества – это, прежде всего, дистанционное управление комплексом. Оператор не должен находится в непосредственной близости от ПТРК, что увеличивает шансы его выживания и предотвращает возможность срыва наведения в результате ответного огня.

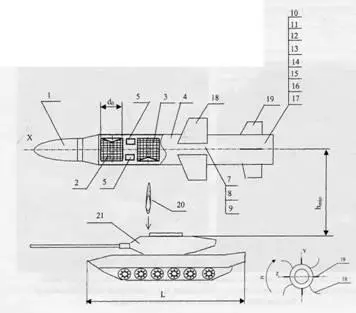

1 – управляемая ракета; 2,3 – боевая часть с «ударным ядром», направление полета которого перпендикулярно продольной оси ракеты; 4 – маршевый двигатель ракеты; 5 – неконтактный взрыватель с предохранительно-исполнительным механизмом; 7 – электронный блок; 8 – §лок электропитания; 9 – гирокоординатор; 10 – блок привода; 11 – электропривод; 12 – индуктор; 13 – сигнализатор; 14 – излучатель; 15 – приемник излучения; 16-оптический модуль; 17-фотоприемное устройство; 18 – крыло; 19 – руль; 20 – «ударное ядро»; 21 – танк-цель.

Боевая часть ТУР с «ударным ядром»:

1 – корпус ракеты для стрельбы из ствола танкового орудия с управлением по лазерному лучу с боевой частью типа «ударное ядро», которе будет поражать цель сверху; 2 – боевая часть с «ударным ядром»; 3 – детонатор предохранительно-выполняющего механизма боевой част; 4 – облицовка воронки боевой части; 5 – взрывчатое вещество; 6 – опора боевой части; 7 – задняя крышка; 8 – передняя крышка; 9 – центр масс боевой части.

ТУР с управлением по лазерному лучу с боевой частью типа «ударное ядро», реализующие поражение цели «ударным ядром» на пролете.

Бронепробиваемость современной тандемной БЧ усовершенствованной ракеты 9М119М1, по данным разработчиков, составляет 900 мм по бронезащите, не оснащенной ДЗ. Отмечается, что это не предельные возможности бронепробития в пределах калибра 125 мм, однако создание БЧ с показателями бронепробития в 10-12 калибров является сложной задачей. Кроме того, широкие масштабы приобретает разработка комплексов активной защиты (КАЗ) за рубежом, которые могут с успехом нейтрализовать подлетающие управляемые ракеты. Возможным выходом из положения является создание боеприпасов, атакующих танк сверху или на пролете при помощи «ударного ядра» (не входя в зону действия КАЗ с высоты до 20 м без снижения над целью) . Такие конструкции были предложены специалистами Киевского КБ «Луч». Внедрение подобных разработок является также экономически оправданным (по сравнению с комплексами с автономным самонаведением), так как новая ракета формируется на базе уже отработанных и серийно производящихся элементов и не требует внесения изменений в систему управления огнем.

Одним из вариантов компоновки таких боеприпасов является размещение двух боевых частей с «ударными ядрами», расположенными под углом 180° одна относительно другой. При пролете обеспечивается поражение танка как минимум одной боевой частью.

Второй вариант – исполнение боевой части, подвешенной на оси вращения параллельно продольной оси снаряда с минимальным трением в опорах и обеспечением двух степеней свободы (установка БЧ на оси вращения на подшипниках дает ей возможность оставаться практически неподвижной при вращении снаряда).

Использование данной конструкции предоставляет следующие преимущества:

– исключит возможность столкновения снаряда с естественными и искусственными препятствиями между наводчиком и целью, ликвидирует влияние пыли и задымленности поля боя;

– нейтрализует действия комплексов активной защиты танка;

– даст возможность поражать танки, которые имеют лобовое бронирование более 1000 мм гомогенной стальной брони с динамической и многослойной защитой, за счет поражения сверху, где защита гораздо слабее;

– уменьшит эффективность средств противодействия за счет исключения облучения цели лучом наведения;

– даст возможность поражать современные танки, используя нетандемные боевые части;

– нейтрализует вредное влияние вращения снаряда вокруг продольной оси на бронепробитие кумулятивной боевой части за счет размещения ее практически под углом 90° к продольной оси снаряда (либо увеличит вероятность поражения цели при использовании нескольких боевых частей).

Ракеты Р-2В с наведением телеориентированием в луче квантового генератора и «Альта» с реализацией комбинированного наведения.

С совершенствованием защиты (пассивной многослойной, динамической, оптико-электронных средств подавления и средств снижения ИК-заметности) современных образцов бронетанковой техники и увеличением их огневой мощи (системы автоматического сопровождения цели и комплексы танкового управляемого вооружения с дальностью 5-6,5 км и более) разработчикам противотанковых комплексов предстоит решать все более сложные задачи.
