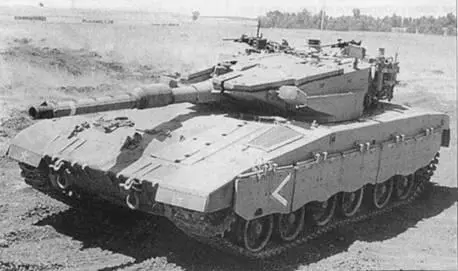

«Меркава» Мк3А — первый вариант танка модификации Мк3. На башне хорошо видны пусковые установки дымовых (аэрозольных) гранат.

Борта корпуса и элементы подвески ходовой части закрыты экранами, на которые также крепятся модули из «специальной брони».

Передняя часть крыши башни (непосредственно перед люками командира и заряжающего) оборудованадополнительным слоем брони для обеспечения увеличенного уровеня защиты против боеприпасов, поражающих сверху.

В целом, по мнению израильских специалистов, броневая защита танка «Меркава» Мк3 гораздо лучше обеспечивает защищенность от современных противотанковых средств, чему танков Mkl и Мк2.

В отличие от предыдущих моделей, на «Меркаве» Мк3 в качестве основного оружия вместо 105-мм нарезной пушки М68 устанавливается стабилизированная в двух плоскостях 120-мм гладкоствольная пушка, выпускаемая по лицензии израильской компанией «Израэль Милитэри Индастриз» (Israel Military Industries — IMI). Пушка по баллистическим данным идентична 120-мм пушкам, используемым на американских танках М1А1 и М1А2 и немецком «Леопарде 2». Однако на израильском орудии несколько уменьшена длина отката, изменены теплоизоляционный кожух ствола и эжектор. С целью повышения удобства работы заряжающего претерпело изменение и ограждение. Пушка имеет утлы возвышения + 20° и склонения -7°.

Боекомплект пушки составляют 48 унитарных выстрелов с бронебойными подкалиберными и многоцелевыми (кумулятивного и осколочно-фугасного действия) снарядами. Для боекомплекта «Меркавы» в Израиле компанией IMI были разработаны собственные боеприпасы с бронебойным подкалиберным снарядом М711 (APFSDS-T CL 3254) и с многоцелевым снарядом М325 (НЕАТ-МР-Т CL 3105). При необходимости могут быть использованы и 120-мм стандартные выстрелы производства США или Германии. При проведении обучения экипажей на учебных стрельбах в Израиле применяется выстрел с учебным бронебойным подкалиберным снарядом М324 (TPCSDS-T CL 3139).

Выстрелы к пушке в танке укладываются в отдельные огнестойкие контейнеры вместимостью два или четыре выстрела. На полу башни в специальном барабане, который обеспечивает такой же уровень их защиты, как и индивидуальные контейнеры, укладываются шесть выстрелов первой очереди. Остальной боекомплект размещается в кормовой части корпуса. В особых случаях, при демонтаже контейнеров с боеприпасами, в кормовом отсеке можно перевозить небольшую группу пехоты или раненых.

Как отмечается, танки типа «Меркава» отличаются сложной управляемостью, а потому такие ситуации на дорогах возникают довольно часто.

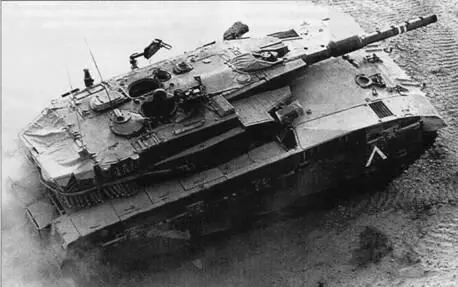

Танк «Меркава» Мк3В. Эта версия отличается установкой на корпусе и башне дополнительного бронирования.

Вспомогательное вооружение танка включает спаренный с пушкой 7,62-мм пулемет FN MAG (производится в Израиле по бельгийской лицензии) и два таких же пулемета, установленных на кронштейнах перед люками командира и заряжающего. При необходимости кронштейны могут складываться, например для уменьшения общей высоты танка, при его транспортировке. Общий боекомплект для всех пулеметов составляет 10000 патронов.

Дополнительным вооружением («фирменная» особенность «Меркавы») является 60-мм миномет. Из него можно вести стрельбу осколочно-фугасными, дымовыми и осветительными минами. Боекомплект для миномета составляет 30 мин, которые находятся в нише башни. Наведение, заряжание и стрельба из миномета осуществляется изнутри танка.

На танке «Меркава» Мк3 применена новая система управления огнем (СУО) «Найт» MkHI (Knight — рыцарь) производства израильской компании «Элбит» (Elbit). В нее входят стабилизированный комбинированный (дневной и ночной) прицел наводчика со встроенным лазерным дальномером, электронный баллистический вычислитель, датчики условий стрельбы и автомат сопровождения цели (АСЦ).

Прицел имеет стабилизированное в двух плоскостях поле зрение, дневной оптический канал с 12-кратным увеличением, ночной тепловизионный канал с 5-кратным увеличением. Призма лазерного дальномера выполнена из неодима с иттриево-алюминиевым гранатом. Выходное окно прицела наводчика размещено в передней части крыши башни и имеет бронированные заслонки для защиты его от осколков снарядов и огня из стрелкового оружия. В дневное время заслонки закрыты, а наблюдение ведется через отверстие, имеющее форму эллипса.

Вероятность попадания с первого выстрела по движущейся цели повышена за счет установки АСЦ, разработанного также компанией «Элбит», который автоматически наводит прицельную марку точно на цель без воздействия наводчика. Работа АСЦ основана на технологиях обработки изображения, осуществляемых в имеющемся видеоисточнике, которым может быть тепловизионный или видеоканал прицела.

Автомат сопровождения цели центроидного типа и обеспечивает удержание прицельной марки на цели, как только он был наведен на нее наводчиком. Захват линии прицеливания осуществляется независимо от движения собственного танка и цели, и АСЦ возвращает ее на цель даже тогда, когда она была затенена в течение короткого времени, например элементами ландшафта или какими-либо препятствиями.

Панорамный комбинированный прицел командира имеет отводы от дневной и ночной оптических ветвей прицела наводчика. Поле зрения стабилизировано в двух плоскостях, а увеличение прицела переменное и составляет 4,8 и 12 х . С его помощью командир может давать наводчику целеуказания, а при необходимости вести огонь из пушки и спаренного пулемета. Система управления огнем объединена с двухплоскостным стабилизатором вооружения танка и приводами наведения башни и пушки, которые, в отличие от предыдущих серий «Меркав», выполнены полностью электрическими. Отмечается, что новая СУО с автоматом сопровождения целей значительно повысила эффективность огня танка с ходу по движущимся целям.

Впервые в практике зарубежного танкостроения на танке «Меркава» Мк3 использована система предупреждения об опасности, по типу российской системы постановки завес комплекса защиты ТШУ-1 «Штора-1». Система разработана израильской компанией «Амкорам» (Amcoram). Она включает оптические датчики лазерного облучения, установленные по бортам башни и на маске пушки, и пусковые установки дымовых (аэрозольных) гранат. Информация об опасности выводится на маленькую панель, установленную на рабочем месте
