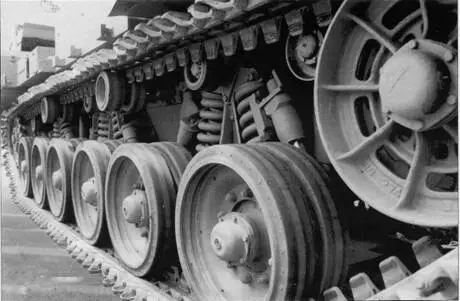

Ходовая часть танка «Меркава» Мк3С «Баз».

Система жизнеобеспечения экипажа танка «Меркава» Мк3С «Баз».

Гусеничная цепь танка «Меркава» Мк3С «Баз».

Узел подвески опорного катка танка «Меркава» Мк3С «Баз».

120-мм выстрелы израильской разработки для танка «Меркава» Мк3 (справа налево): М324 с практическим бронебойно-подкалиберным снарядом, М322 с бронебойно-подкалиберным снарядом, М325 с кумулятивным многоцелевым снарядом, М320 с практическим многоцелевым снарядом.

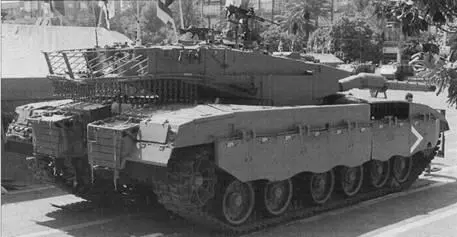

Танки модификации Мк3 «Баз» отличались значительно измененной броневой защитой корпуса и башни, включавшей модули специальной брони новой конструкции.

Бортовой редуктор танка «Меркава» Мк3С «Баз».

12-цилиндровый дизельный двигатель AVDS-1790-9AR V-12.

командира танка. После получения предупреждающего сигнала командир принимает решение на защитные действия: постановку аэрозольных завес, совершение маневра с целью укрытия за складками местности или другими элементами ландшафта, позволяющими это сделать, или открытие огня в случае обнаружения противника. Для постановки аэрозольных завес с обеих сторон башни смонтированы пусковые установки системы маскировки мгновенного действия CL-3030, выпускаемые компанией IMI.

С целью повышения подвижности машины, несмотря на возросшую боевую массу, на танке использованы более мощный двигатель, новая трансмиссия и усовершенствованная подвеска. На «Меркаве» Мк3 установлен 12-цилиндровый V-образный дизельный двигатель AVDS-1790-9AR V-12 воздушного охлаждения, поставляемый компанией «Дженерал Дайнэмикс Лэнд Системз» (General Dynamics Land Systems). Ранее эта компания именовалась «Теледайн Континентал Моторз» (Teledyne Continental Motors). Двигатель развивает максимальную мощность 1200л.с. Он соединен с гидромеханической трансмиссией «Ашот» (Ashot) израильской разработки.

Подвеска осталась независимой, пружинной, но полный динамический ход опорного катка был увеличен до 604 мм (300 мм вниз и 304 мм вверх). Первые и последние пары катков с каждого борта оснащены гидравлическими роторными амортизаторами, а первые и последние катки, кроме того, и гидравлическими упорами.

Отмечается, что эта боевая машина имеет очень хорошую проходимость и может преодолевать препятствия, которые многим другим танкам не под силу. При этом также следует отметить, что, по отзывам специалистов, «Меркава» является одним из самых трудноуправляемых танков мира.

С целью повышения живучести танк оснащен быстродействующей автоматической противопожарной системой, созданной израильской фирмой «Спектроникс». В качестве огнегасящего состава в ней используется сжиженный газ «Хэлон». Кормовые топливные баки на случай их поражения каким-либо боеприпасом имеют систему быстрого слива топлива.

Система коллективной защиты от ОМП работает по принципу создания избыточного давления в танке, имеет фильтровентиляционную установку и способность кондиционирования воздуха, что немаловажно для климатических условий Израиля.

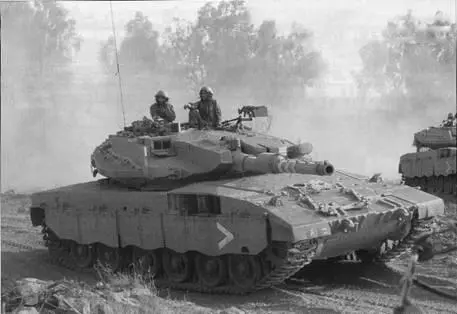

Танк «Меркава» Мк3.

В 2002 г. на международной выставке вооружений Evrosatory-02 в Париже Израилем демонстрировался натурный образец усовершенствованной версии танка «Меркава» Мк3 «Баз» (Baz — ястреб). Основное его отличие от предыдущей версии — это установка на башню новых модулей специальной брони.

Броня, установленная на этот вариант танка «Меркава» спереди и по бокам башни, имеет особую эллиптическую форму и обеспечивает более высокий уровень баллистической защиты, чем броня, устанавливаемая на машинах ранних модификаций.

Кроме того, машина также оборудована современной системой жизнеобеспечения, в которую входит и кондиционер. В этой системе охлажденный фильтрованный воздух подается в обитаемое отделение танка и в специальные комбинезоны членов экипажа. На «Меркавах» Мк3 «Баз» были также применены дополнительные пусковые установки дымовых (аэрозольных) гранат с обеих сторон башни.

В середине 1991 г. было заявлено, что Израиль начал разрабатывать основной боевой танк нового поколения, который поступит на вооружение в следующем десятилетии. Никакой информации относительно деталей этого проекта не объявлялось, хотя высказывались предположения, что на новом танке используют объединенную систему защиты и, возможно, он будет оснащен новым комплексом вооружения, в который включена пушка большего калибра. Однако слухи не подтвердились.

Создание усовершенствованной модели танка — «Меркава» Мк4 — основывалось на опыте проектирования, разработки и производства предыдущих моделей танка Mk1, 2 и 3. Как и на прежних версиях, при разработке «Меркавы» Мк4 приоритет отдавался повышению защищенности и живучести танка на поле боя.

Первый прототип в металле был представлен в 2002 г. Первый батальон, укомплектованный «Меркавами» Мк4, был полностью введен в строй в 2004 г. Новыми танками постепенно заменяются находящиеся на вооружении устаревшие американские машины типа М60А1 (в IDF получили название «Магач 6»).

С началом производства «Меркавы» Мк4 производство более ранней версии Мк3 было прекращено. Данных о количестве выпущенных «Меркав» Мк4 не публиковалось, но, по оценкам экспертов, израильская промышленность ежегодно поставляет от 50 до 100 танков.

Компоновка танка «Меркава» Мк4 идентична более ранним модификациям с передним расположением моторно-трансмиссионного отделения. Боевая масса танка 65 т, т. е. сохранилась прежней. Поскольку новая «Меркава» имеет новый более мощный двигатель, то его удельная мощность несколько возросла.
