Параллельно с испытаниями на Сталинградском тракторном заводе Министерства автомобильного и тракторного машиностроения СССР велось освоение серийного производства плавающих танков. Главным конструктором серийного производства был назначен С.А. Федоров. В 1952 г. началось серийное- производство машин все возрастающими темпами.

Постановлением Совета Министров СССР от 6 августа 1952 г. танк «объект 740» был принят на вооружение Советской Армии под обозначением ПТ-76 (плавающий танк, 76,2-мм орудие). По официальному определению ПТ-76 представляет собой «…боевую гусеничную машину легкого типа. Он предназначен для ведения разведки, выполнения боевых задач, связанных с форсированием водных преград, может применяться в морских десантных операциях». Впервые официально танк был показан на майском параде 1952 г.

За создание и успешные испытания плавающих машин коллектив конструкторов и испытателей был выдвинут на соискание Сталинской премии первой степени. Однако по различным политическим причинам ни Сталинская, ни позднее Государственная премии так и не были присуждены.

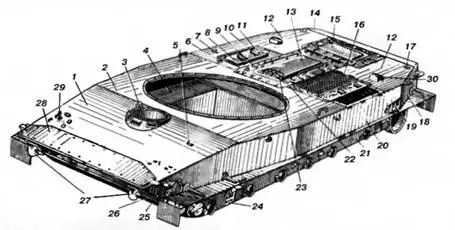

Корпус ПТ-76 (общий вид):

1 — верхний носовой лист; 2 — подбашенный лист; 3 — основание люка механика водителя; 4 — горизонтальный лист-подкрылка; 5 — стойка для крепления рымов буксирных тросов; 6 — пробка лючка для выпуска продуктов сгорания из котла подогревателя; 7 — пробка лючка для заправки топливом малого бака; 8 — пробка лючка для заправки топливом большого бака; 9 — пробка лючка для заправки масляного бака; 10 — кронштейн крепления дополнительного топливного бака. 11 — крышка люка над топливными баками; 12 — задние боковые листы крыши; 13 — крышка люка над двигателем; /4 — задний лист крыши; /5 — крышка люка над силовой передачей, 16- решетка с сеткой; 17 — пробка лючка для заправки смазки в бортовую передачу; 18 — задний верхний бортовой лист; 19 — вырез для выхода воды; 20 — средний верхний боковой лист; 21 — нижний бортовой лист; 22 — пробка лючка для заправки системы охлаждения; 23-решетка для укладки буя; 24 — крюк для буксировки танка на плаву 25 — передний бортовой лист; 26 — нижний носовой лист; 27-буксирные крюки; 28 — волноотражательный щит; 29 — кронштейн фары ночного видения; 30 — защитный колпак водоотливной трубы.

Башня ПТ-76:

1 — крышка люка башни. 2 — командирская башенка; 3- поручень; 4 — колпак вентилятора; 5 — стакан антенного основания; 6 — крючок для подъема башни; 7 — рамка пушки; 8 — амбразура; 9 — кронштейн фары ночного видения 10- наружняя часть установки призменного перископического прибора заряжающего.

Сварной корпус танка ПТ-76 собирался из катаных броневых листов и имел очень простую, рациональную форму. Максимальная толщина брони

составляла 11–17 мм. Чтобы танк на плаву не зарывался носом в воду, на верхнем лобовом листе смонтирован откидной волноотражательный щиток с приводом из отделения управления. В задней части корпуса находятся выходные отверстия водометов, закрытые крышками.

Танк имел классическую компоновку: впереди находилось отделение управления, в центре — боевое отделение и в корме — моторно-трансмиссионное отделение и водометный движитель. В отделении управления находятся рабочее место механика-водителя с рычагами и педалями управления, панель приборов, курсоуказатель (гирополукомпас ГПК-48). Для наблюдения и вождения машины водитель имеет три призменных перископических прибора ТИП и перископическии прибор ПЕР- 17А, который устанавливается при движении машины на плаву с поднятым волноотражательным щитом. На ПТ-76Б для вождения в ночных условиях предусмотрена установка прибора ТВН-2Б с дальностью действия 60 м. Для попадания в танк механик-водитель имеет люк на верхней носовой части корпуса. Крышка люка сдвигается вправо. Для аварийного покидания машины экипажем предусмотрен люк запасного выхода. Он находится в днище за сиденьем механика-водителя.

Башня ПТ-76 имеет форму усеченного конуса и сварена из катаной листовой брони. Крыша башни приварная. В передней части башни выполнены амбразура для установки пушки и отверстия для спаренного пулемета и прицела. В крыше есть люк для экипажа, со стороны командира имеющий три перископа. На бортах башни приварены крюки для установки и снятия ее с корпуса и поручни. В задней части башни находится люк вентилятора. Башня имеет вращающийся полик, на котором расположены места членов экипажа и часть боекомплекта.

Вооружение состоит из 76,2-мм пушки Д-56Т с многощелевым реактивным тормозом и спаренного с ней 7,62-мм пулемета СГМТ. В 1957 г. орудие Д-56Т было заменено на Д-56ТМ (2А16) с двухкамерным активным дульным тормозом. Оба типа дульного тормоза оказались настолько эффективными, что позволяли вести огонь на плаву. На модификации ПТ-76Б установили пушку Д-56ТС, стабилизированную в двух плоскостях. Максимальная прицельная дальность стрельбы этой пушки 4000 м, наибольшая дальность стрельбы 12100 м. Несмотря на свой возраст, Д-56Т и сейчас остается довольно мощным и точным орудием, в особенности на близких дистанциях. Американские эксперты оценивают вероятность поражения неподвижной боевой машины с первого выстрела, произведенного из стоящего ПТ-76, на 500 м — 83–86 %, а на 1 000 м — 61–68 % (в зависимости от типа боеприпаса). ПТ-76 может «завалить» даже танк типа М60А1 с вероятностью 33 %, а САУ типа М109 или БТР МПЗ — с вероятностью 50 %. Эти цифры получены путем экспериментальных исследований захваченных машин на полигонах армии США.

На ПТ-76Б пулеметы СГМТ уступили место ПКТ, впоследствии пулеметы заменялись и на более ранних машинах. Для самообороны экипажа в укладке имеется автомат АК-47 (на машинах поздних выпусков АКМ) и 15 гранат Ф-1. В башне также расположены прицельные приспособления и приборы наблюдения, радиостанция и часть боекомплекта. В боевом отделении находятся места заряжающего (справа от пушки) и командира, являющегося также наводчиком (слева от пушки). Командир танка имеет прибор наблюдения ТПКУ-1 с пятикратным увеличением (на ПТ-76Б ТПКУ-2) и два призменных перископа ТНП. Заряжающий располагает призменным перископическим прибором МК-4. В башне устанавливалась коротковолновая радиостанция 10-РТ-26Э, которая с 1957 г. заменялась на Р-113. В дополнение к Р-113 на командирских машинах была также смонтирована КВ-радиостанция Р-112. Для внутренней связи использовалось танковое переговорное устройство на три абонента.

В кормовой части корпуса продольно установлен четырехтактный шестицилиндровый быстроходный дизель В-6, который через двухдисковый главный фрикцион соединялся с пятискоростной коробкой передач, заимствованной от танка Т-34. Еще в 1940 г. на базе двигателя В-2 был создан 6-цилиндровый дизель В-4 мощностью 300 л.с. для легкого танка Т-50. Этот двигатель и стал предшественником и прототипом В-6. В-6, по сути, представляет собой половину двигателя типа В-54, за что в армии он часто называется просто «полутанковый». Он развивает мощность 240 л.с. при 1800 об/мин.
