По сравнению с Су-17 длина канала воздухозаборника самолета увеличилась на 1,5 м, а мидель фюзеляжа уменьшился с 1,63 до 1,55 кв. м. Сообразно меньшему расходу воздуха у нового двигателя сократили ход конуса до 92 мм вместо 230 мм у Су-17 "без буквы", что несколько уменьшило проходное сечение воздухозаборника на полетных режимах и избавило от избытка воздуха (сам воздухозаборник и воздушный канал при этом сохранялись прежними). Изменилась конструкция и расположение выступавших воздухозаборников охлаждения двигателя, на фюзеляже исчезли боковые гаргроты, скрывавшиеся под которыми электрожгуты переместились под центральный обтекатель. Разъем фюзеляжа, предназначенный для его расстыковки при замене двигателя, сдвинули назад на 1500 мм сообразно габаритам и компоновке нового двигателя, переместив его со шпангоута № 28 (на Су-17) на шпангоут № 34. Параллельно облагородили форму контейнера тормозного парашюта (по типу используемого на перехватчике Су-15), с учетом снизившихся посадочных скоростей отказавшись от двух куполов и введя однокупольную тормозную парашютную систему, а также привели расположение эксплуатационных люков в соответствие с новой компоновкой.

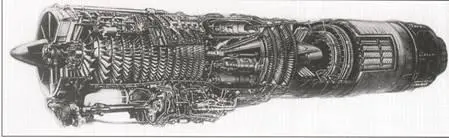

Авиационный турбореактивный двигатель AJ1-27 Ф-3

Был доработан и механизм поворота консолей крыла. Вал синхронизации теперь "прошивал" один из фюзеляжных баков-отсеков и, проходя под каналом воздухозаборника, обходился безо всяких карданов. Небольшим доработкам подверглись киль, руль направления и стабилизатор самолета. В связи с повышенной тяговооруженностью и некоторым улучшением взлетных характеристик G/-17M по сравнению с Су-17 отказались от применения сбрасываемых пороховых ускорителей как вызывавших неудобства в эксплуатации.

Новый двигатель был более чем на полтора метра короче прежнего, что высвободило в фюзеляже порядочный объем для размещения дополнительного количества топлива. Топливная система в значительно перекомпонованном фюзеляже теперь включала один резиновый вкладной бак (первый по полету) и три топливных гермоотсека, следовавших друг за другом в районе шпангоутов № 18–28. Топливные отсеки в поворотных консолях остались без изменений. За счет этих нововведений вместимость баков удалось увеличить на целую треть: запас керосина вырос на 1030 л и достиг 4430 л (вырабатываемое количество составляло 4380 л). Переход на гермоотсеки вместо вкладных баков не только увеличил емкость, но и позволил сэкономить вес за счет избавления от вкладных "мешков". Одновременно понадобилось внедрение более совершенных технологий на заводе: прежде для герметизации отсеков-емкостей практиковалось нанесение герметика вручную кистью, что было и не очень производительно, и весьма хлопотно. Работать приходилось в тесноте отсека, в респираторе, куда принудительно подавался воздух для дыхания, из-за чего привязанные к шлангам рабочие походили на водолазов. Ручной техпроцесс в дальнейшем заменили оборудованием спецучастка для герметизации отсеков методом "облива", где механизированным способом готовилась поверхность, наносился герметик, распределявшийся по поверхности ровным слоем. Одновременно был внедрен метод натурной увязки монтажей бортового оборудования с помощью объемного плаза отсеков фюзеляжа, на котором прокладывались и подгонялись электрожгуты, трубопроводы и примерялась установка агрегатов.

Коренные изменения претерпела и гидросистема самолета. Если для Су-17 она была взята с рядом изменений (в основном, касающихся агрегатов привода поворота консолей) с Су-7БКЛ, то на Су-17М гидравлика была иной и состояла из двух полностью автономных подсистем — первой (ПС) и второй (ВС), в отличие от трех на предыдущей модели. Обе системы имели много общего и отличались количеством входящих агрегатов и обслуживаемых гидроприводов. Общими для обеих подсистем являлись гидроусилители управления самолетом и агрегаты системы поворота консолей крыла. Эти агрегаты могли работать как от обеих подсистем, так и от одной из них. Для повышения живучести в боевых условиях коммуникации и агрегаты обеих подсистем по возможности были удалены друг от друга: ПС монтировалась по правому борту фюзеляжа и в правой консоли крыла, ВС — по левому борту и в левой консоли. Источниками энергии в каждой системе являлись ротативно-поршневые насосы переменной производительности, установленные на коробке приводов двигателя.

Несмотря на столь существенную модернизацию самолета, вес пустой машины даже уменьшился на сотню килограммов по сравнению с предшествующей моделью (нечастый случай в конструкторской практике, где, как правило, процесс переоборудования влечет за собой прибавку веса и каждая новая модификация становится тяжелее предыдущей). Правда, в ходе производства доработки и технологические уступки сопровождались обычным при этом набиранием веса, составившим 300 кг. Наиболее весомым в этом отношении оказался переход на механизированное нанесение герметика в баках-отсеках, расход которого при заливке в баки возрастал и слой оказывался куда толще, чем при ручном исполнении.

Взлетный же вес Су-17М без подвесок за счет большего запаса топлива увеличился по сравнению с предшественником почти на тонну. Прочностные испытания, сопровождавшие доводку машины, показали, что конструкция обладает резервами, позволяющими расширить диапазон допустимых нагрузок: так, предельный скоростной напор, разрешенный для G/-17M, по сравнению с машинами "без буквы" удалось повысить на 15 % и довести до уровня, допускаемого для истребителей. Соответственно, и предельная приборная скорость (это значение "расчетное", пропорциональное давлению набегающего потока воздуха, которое лимитируется прочностью самолета и двигателя, в отличие от "абсолютной", так называемой истинной скорости, исчисляемой относительно земной поверхности) с прежних 1200 км/ч у новой модификации возросла до 1300 км/ч. Скорость самолета на высоте соответствовала значению М=2,1 (истинная скорость на высоте 11000 м при этом равнялась 2230 км/час).

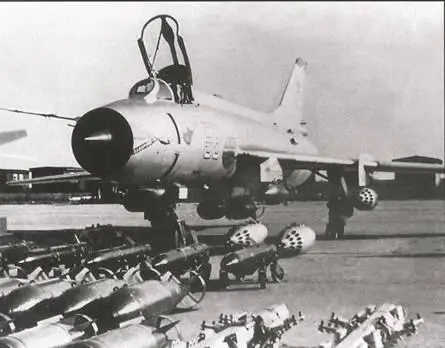

Истребитель-бомбардировщик С32М-1 (зав. № 51–01) с выкладкой подвешиваемого вооружения на одном из показов новейшей авиатехники

Показатель приборной скорости был более удобен для летчика, нежели отвлеченный скоростной напор, применимый в расчетах прочнистов. Его значение выводилось на прибор-указатель скорости КУС в кабине с парой стрелок: "толстой", показывавшей величину текущей приборной скорости, и "тонкой", отслеживавшей скорость истинную. Перекладку крыла, поначалу на Су-17 из перестраховки разрешавшуюся только в неманевренном полете без перегрузок, теперь можно было выполнять в достаточно широком диапазоне полетных режимов с перегрузкой до трех единиц. Допустимая эксплуатационная перегрузка по прочности конструкции для самолета без подвесок была увеличена до значения
