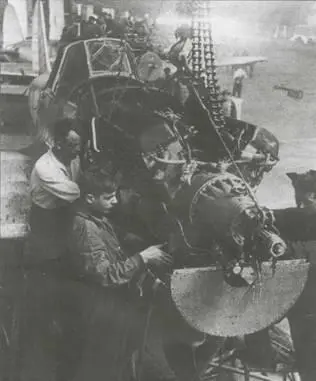

Установка двигателя АМ-38 на самолет Ил-2

Двигатели АМ-38 и АМ- 38Ф устанавливались на серийных штурмовиках Ил-2, а также на опытном самолете ТИС-МА. Истребители МиГ-3 в мастерских и строевых полках тоже переделывали под АМ-38. Использование АМ-38 предусматривалось также в проекте самолета ОДБ(П).

АМ-38 — это самый массовый двигатель Микулина, их сделали 43 191 экземпляр. Производство мотора продолжалось до конца 1945 г. Эти | моторы с самолетами Ил-2 экспортировались в Польшу, Чехословакию и Югославию.

Параллельно конструкторское бюро Микулина (ОКБ-ЗОО) работало над высотными моторами для бомбардировщиков и истребителей. АМ-39 являлся дальнейшим развитием двигателя АМ-37 на базе узлов и агрегатов АМ-38Ф с двухскоростным ПЦН, водо-воздушным интеркулером и беспоплавковыми карбюраторами К-39БП. Разработка проекта была начата в 1942 г., отдельные узлы опытных образцов изготовлялись на заводах № 24 и № 45. В январе 1943 г. уже велись доводочные испытания первого варианта двигателя, АМ-39, с карбюраторами К-42БП. В 1943-46 годах создали еще несколько модификаций мотора. В марте 1944 г. АМ-39 прошел госиспытания, но в большую серию не запускался.

В апреле 1944 г. десять АМ-39 изготовили на заводе № 45, в мае- июне того же года 22 экземпляра переделали на опытном заводе № 300 из АМ-38Ф с использованием узлов, изготовленных заводом № 45. Но в эту партию входили моторы разных модификаций. Большая часть представляла собой АМ-39 максимальной мощностью 1800 л.с., однако, несколько штук относились к типу АМ-39А с нагнетателем от АМ-38Ф, но с двухскоростной передачей. Интеркулер оставался водо-воздушным. АМ-39А проходил государственные испытания в марте 1944 г., а в июле — летные испытания. По крайней мере один мотор был типа АМ-39А-ТК с турбонагнетателями ТК-Б. Он испытывался на самолете И-224 в феврале 1944 г. Существовал и АМ-39Б (АМ- 39Б-ТК), 1580/1890 л.с., вариант предыдущего типа с двумя турбонагнетателями ТК-300Б и воздуховоздушным интеркулером. Мощность равнялась 1580/1890 л.с. Этот мотор испытывался в июне 1944 г. на опытном высотном перехватчике И-224. Третьей модификацией с турбонаддувом являлся АМ-39В с одним турбонагнетателем АМТК-1, установленным на одном блоке двигателя (асимметрично); с другой стороны монтировались обычные выхлопные патрубки.

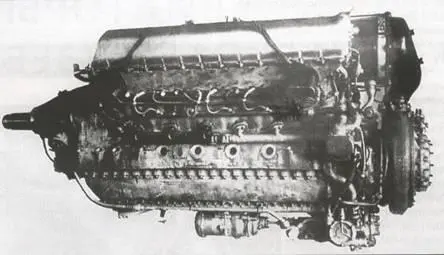

Мотор АМ-39 на государственных испытаниях, февраль 1944 г.

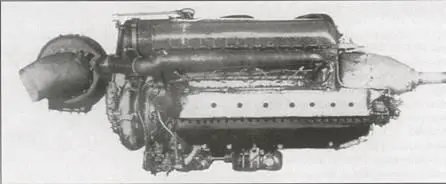

Мотор АМ-39 с турбокомпрессором АМТК

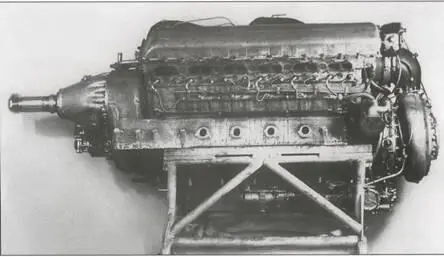

Мотор АМ-39ФН2 (АМ-40)

АМ-39Ф оснащался новым односкоростным ПЦН, был форсирован по оборотам и наддуву, расчетная номинальная мощность у него должна была дойти до 1800 л.с. В ноябре 1944 г. мотор прошел заводские испытания, а затем летные на самолете «63». Интеркулер на нем не устанавливался, а чтобы справиться с перегревом на форсированных режимах, предусмотрели впрыск воды.

На АМ-39ФК экспериментировали с форкамерным зажиганием. Получили максимальную мощность 1850 л.с. В начале 1946 г. изготовили два опытных экземпляра и начали заводские испытания, в следующем году выпустили еще семь двигателей. Но на государственные испытания АМ-39ФК не предъявлялся.

АМ-39ФН (он же ФНВ) — форсированный вариант с непосредственным впрыском, разрабатывался в ОКБ-ЗОО с середины 1944 г. Он отличался улучшенной гидравликой ПЦН, увеличенным диаметром его крыльчатки, увеличенным диаметром клапанов, всасывающими патрубками по типу американского мотора Аллисон V-1710. Испытания велись с августа 1944 г., официальные заводские испытания проходили в январе 1945 г. Максимальная мощность сначала была 1850 л.с., позже ее довели до 2130 л.с. Летом 1945 г. моторы испытывались на бомбардировщике Ту-2. Работы по АМ-39ФН были прекращены в сентябре 1945 г. по распоряжению Микулина в связи с успехом следующей модификации, АМ-39ФН2. Это был аналог АМ-39ФН на базе нового двигателя для штурмовиков, АМ-42. Он имел максимальную мощность 1850 л.с. и вес 1080 кг. В 1-м квартале 1946 г. изготовили пять экземпляров, на которых вели государственные испытания.

Позже АМ-39ФН2 переименовали в АМ-40. В 1946-48 годах заводом № 24 были изготовлены 34 экземпляра. Эти моторы испытывались в 1947 г. на одной из модификаций Ту-2.

Ранее уже говорилось, что Микулин работал над двигателем с удлиненным валом и вынесенным редуктором на базе АМ-37. Хотя задание выдали еще в 1940 г. фактически проектирование начали только в 1942 г. и вскоре за основу вместо АМ-37 взяли АМ-39. Максимальная мощность была меньше, чем даже у ранних АМ-39, и ограничивалась 1600 л.с. Возможно, это ограничение шло от трансмиссии, которую исходно делали под АМ-37. Мотор назывался АМ-39УВ, а позже АМ-41. Изготовили три опытных экземпляра.

Доводку одного из них закончили к лету 1943 г. и поставили его на истребитель Гу-1, который в ходе летных испытаний потерпел катастрофу 14 июня того же года. Более работы по АМ-41 не велись, государственных испытаний он не проходил.

Если АМ-41 по сути являлся лишь экспериментом, то АМ-42 выпускался в очень больших количествах. Это был низковысотный двигатель для штурмовика, дальнейшее развитие АМ-38Ф. Проектировали его на заводе № 24 под руководством М.В. Флисского, степень влияния на конструкцию этого мотора Микулина, сидевшего в Москве, но продолжавшего занимать должность главного конструктора в Куйбышеве, оценить довольно трудно. По сравнению с АМ-38Ф была опять уменьшена степень сжатия, но увеличен наддув; усилены коленчатый вал, шатуны и поршни. Ввели противовесы коленчатого вала, внесли изменения в маслосистему. Это позволило форсировать двигатель по оборотам.

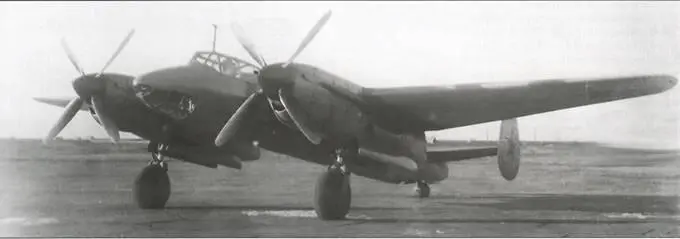

Самолет Ту-4 (первый с этим названием, он же «68») с моторами АМ-40 в НИИ ВВС, сентябрь 1946 г.

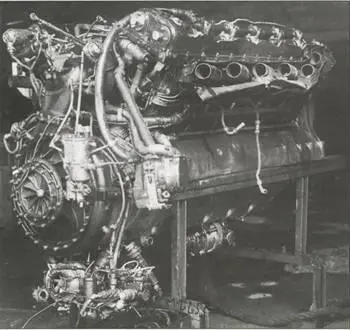

Мотор АМ-41 (АМ-39УВ), извлеченный из обломков истребителя Гу-1

Первые пять опытных моторов были изготовлены в ноябре 1942 г. Далее изготовлялись небольшие партии (по три-пять двигателей в месяц) для доводки и испытаний. В январе 1943 г. АМ-42 прошел 50- часовые заводские испытания. В марте — мае того же года его облетывали на специально доработанном Ил-2 (Ил-АМ-42). Планировали провести государственные испытания АМ-42 в марте 1943 г., но двигатель не успели довести к этому сроку. В мае того же года Микулина освободили от обязанностей главного конструктора завода № 24, и дальнейшим совершенствованием мотора Флисский занимался самостоятельно. 23 сентября 1943 г. АМ-42 в первый раз представили на государственные испытания, с которых его довольно быстро сняли из-за прогара поршней. Последовала доводка двигателя. В ее ходе доработали беспоплавковый карбюратор К-42БПА, усилили силовые шпильки блока, юбки поршней, утолщили гильзы цилиндров, усилили редуктор. Госиспытания АМ-42 успешно прошел в апреле-мае 1944 г. Номинальная мощность равнялась 1750 л.с., а максимальная дошла до 2000 л.с. При этом вес у моторов первых серий был около 980 кг.
