Ракетное вооружение Ту-22М-3 по сравнению со своим предшественником было значительно усилено; и дополнение к крылатым ракетам Х-22МА самолет получил аэробаллистические ракеты малой дальности (шесть АБР разместились на барабанной многопозиционной пусковой установке в фюзеляже и еще четыре - на внешних узлах подвески).

Первый полет Ту-22М-3 состоялся 20 июня 1977 г., а в J 989 году самолет был принят на вооружение ВВС. По сравнению с Ту-22М-2 новый бомбардировщик имел на Н-45% (в зависимости от профиля полета) больший тактический радиус действия. При базировании на удалении 800 км от линии фронта глубина боевых действий у Ту-22М-3 увеличилась па 20% при полете но высотному профилю и на 170% - при полете на малой высоте. Суммарная боевая эффективность Ту-22М-3 возросла по сравнению с Ту-22М-2 в 2,2 раза.

В 1985 году на базе Ту-22 М-3 создан разведывательный самолет Ту-2 2МР, переданный в серийное производство в 1989 году. Разведчик, предназначенный для действий на сухопутных и морских ТВД, получил комплекс аппаратуры, включающий РЛС бокового обзора, размещенную в гондоле под фюзеляжем, систему радиоэлектронной разведки, тепло в из ионную разведывательную систему, а также средства фоторазведки. Построено или переоборудовано в разведывательный вариант из бомбардировщиков Ту-22 М-3 12 самолетов. Аналогичным образом с 1994 года модернизируется в самолеты-разведчики и часть бомбардировщиков Ту-22М-2.

Был создан самолет радиоэлектронного противодействия Ту-22МП, также являющийся развитием Ту-22М-2.

Таким образом, к настоящему времени построено 497 самолетов Ту-22М (десять Ту-22М-0, девять Ту-22М-1,211 Ту-22М-2, а также 268 Ту-22М-3 и их модификаций).

ВВС России располагает 130 самолетами Ту-22М. Еще 105 машин этого типа имелось в морской авиации, В результате сокращения российской авиации в строю сохранятся лишь бомбардировщики Ту-22М-3 и их варианты, Украина имеет в составе своих ВВС 55 самолетов типа Ту-22М,

Рассматривалась возможность продажи экспортного варианта самолета Ту-22М-3 зарубежным странам (в качестве потенциальных покупателей назывались такие страны, как Иран и Китай), однако по ряду политических причин до настоящего времени ни одною контракта так и не было заключено.

Самолеты Ту-22М-2 и Ту-22М-3 применялись на заключительном этапе войны в Афганистане в 1987-1989 гг., где они наносили мощные бомбовые удары по скоплениям войск противника (использовались, в частности, бомбы большой мощности ФАБ-3000).

В настоящее время АНТК им. А. Н. Туполева ведет работы по дальнейшей модернизации бомбардировщика Ту-22М-3. Предусматривается оснащение самолета новыми системами высокоточного оружия, совершенствование БРЭО (в частности, установка новой БРЛС), снижение радиолокационном замет нести.

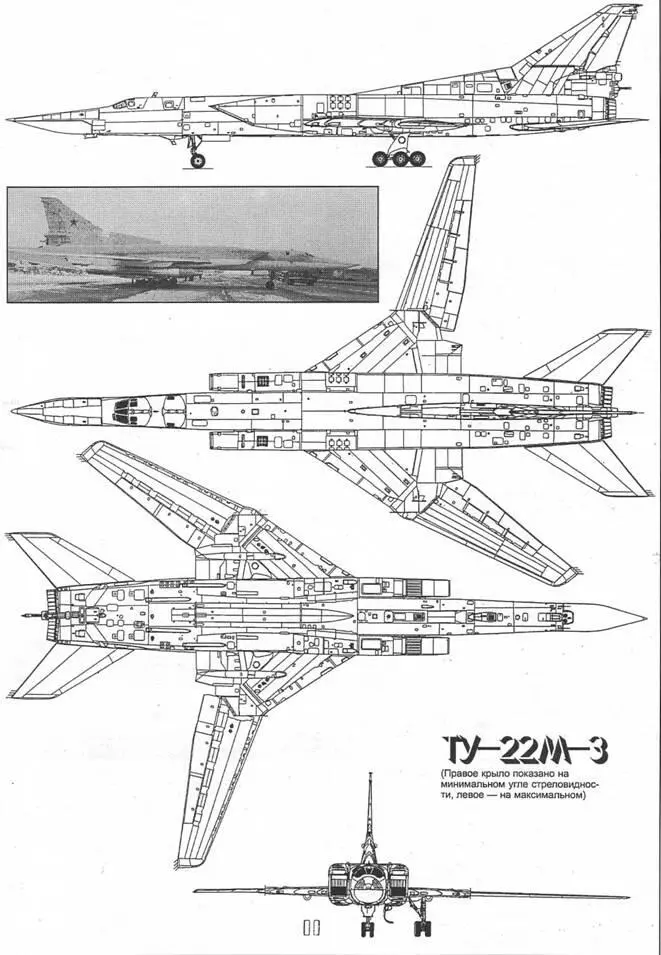

КОНСТРУКЦИЯ. Самолет Ту-22М выполнен по нормальной аэродинамической схеме с крылом изменяемой геометрии, цельноповоротным стабилизатором и однокилевым вертикальным оперением. Конструкция планера изготовлена, в основном, из алюминиевых сплавов.

Крыло состоит из неподвижной части и поворотных консолей (на Ту-22М-3 могут устанавливаться в положение с углом стреловидности 20°, 30° и 65°, на самолетах более ранних модификаций максимальный угол стреловидности ограничен величиной 60°). В районе поворотного узла расположены аэродинамические гребни, препятствующие перетеканию воздуха к консолям.

На носке консолей по всему размаху установлены предкрылки. На задней кромке имеются элевоны и трехсекционные закрылки, перед которыми установлены трехсекционные интерцепторы.

Дифференциально отклоняемое горизонтальное оперение обеспечивает продольное управление самолетом и дублирует органы поперечного управления при выходе их из строя,

СИЛОВАЯ УСТАНОВКА. Самолеты Ту-22М~0 оснащались двумя ТРДДФ НК-144-22 (2 х 20.000 кгс), Ту-22М-1 и Ту-22М-2 - НК-22 (2 х 22.000 кгс), а па Ту-22М-3 и Ту-22МР установлены ТРДДФ НК-25 (2х 14.500/25.000 кгс).

Система управления двигателем - электрическая, с гидромеханическим дублированием.

Топливо размещено в интегральных баках, расположенных в центральной части фюзеляжа, в нижней части киля, центроплане, неподвижной и подвижной частях крыла. Общая емкость баков - 50.000 л, заправка выполняется в течение 25-30 мин.

В форкиле размещена ВСУ В хвостовой части фюзеляжа имеются узлы навески двух стартовых ускорителей.

ОБОРУДОВАНИЕ. На самолете установлен комплекс пилотажно-навигационного оборудования, включающее инерциальную навигационную систему повышенной точности. Система автоматического управления полетом обеспечивает полет по заданному маршруту с выдерживанием запрограммированного профиля. В состав бортового комплекса включена ЦВМ.

Ту-22М-3 оснащен прицельно-навигационной системой, включающей РЛС большой мощности ПНА (разработчик - НПО «Ленинец»), и оптическим бомбардировочным прицелом с телевизионным каналом, способным применяться в темное и светлое время суток. Имеется дублированная ИНС, радионавигационное оборудование. Маловысотный полет обеспечивает система автоматического поддержания высоты, получающая информацию от радиовысотомера.

Для дистанционного управления оборонительным вооружением в хвостовой части фюзеляжа, под килем, размещена РЛС и телевизионный прицел.

Средства РЭП включают системы радиолокационной разведки и оповещения об облучении, активные системы постановки радиолокационных помех, устройства выброса дипольных отражателей и тепловых ловушек (блоки выброса пассивных помех размещены в районе узлов крепления поворотных стабилизаторов).

Для оповещения о подлете ракет противника в верхней части фюзеляжа, за кабиной экипажа, расположена ИК станция с полусферическим обтекателем фасеточной формы.

ВООРУЖЕНИЕ. Ракетное вооружение самолета Ту-22М-3 состоит из одной (под фюзеляжем в полуутопленом положении), двух (под крылом) или трех (перегрузочный вариант) УР Х-22МА, предназначенных для поражения крупных морских и радиолокационно-контрастных наземных целей па дальностях 140-500 км. Стартовая масса ракеты 5900 кг, длина 11,3 м, максимальная скорость соответствует М=3.

Вооружение бомбардировщика дополнено гиперзвуковыми (М=5) аэробаллистическими ракетами малой дальности, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаются в фюзеляже на многопозиционной барабанной ПУ, еще четыре ракеты подвешиваются па внешних узлах под крылом и фюзеляжем.

Бомбовое вооружение, состоящее из обычных и ядерных свобод попадающих бомб общей массой до 24.000 кг, располагается в фюзеляже (до 12000 кг) и на четырех узлах внешней подвески на девятизамковых балочных держателях МБДЗ-У9- 502 (типовые варианты бомбовой нагрузки - 69 ФАБ-250 или восемь ФАБ-1500). В перспективе возможно вооружение самолета Ту-22М-3 высокоточными корректируемыми бомбами, а также новыми КР для поражения наземных и морских целей.
