Применение боевых подразделений подвижного берегового комплекса

обеспечивается деятельностью входящего в него технического дивизиона, осуществляющего регламентные проверки, подготовку вновь поступивших ракет, их доставку и установку на самоходные пусковые установки. Технический дивизион состоит из отделения регламентных работ (16 человек), обслуживающего ракеты и аппаратуру комплекса, и отделения технического обслуживания (6 человек), занимающегося подвижными средствами комплекса. Дополнительно техническому дивизиону могут придаваться транспортно-заряжающие машины с боевым расчетом 2 человека.

Наряду с корабельным и береговым вариантами комплекса проработана и авиационная модификация. Внешним отличием является более обтекаемая форма обтекателя, призванная снизить сопротивление подвески самолета, атакже отсутствие стартово-разгонной ступени, что снижает массу ракеты до 2,6 т.

Новая ракета относится к тем, увы, немногочисленным образцам нового оружия, которые, будучи задуманы еще до распада СССР, несмотря на все финансово-экономические препятствия были доведены до воплощения в металле, проведения летных испытаний и успешного завершения разработки.

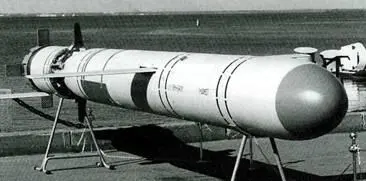

Крылатая ракета ЗМ-54ТЭ в предстартовой конфигурации.

На базе опыта создания «стратегического» ракетного комплекса «Гранат» в ОКБ «Новатор» было разработано семейство ракет тактического назначения. В экспортном исполнении они предлагались иностранным заказчикам и в зависимости от размещения на подводных лодках или на надводных кораблях именовались, соответственно, Club-S и Club-N.

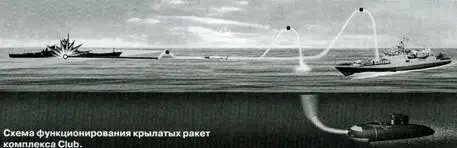

Среди этих образцов изящным обликом отличается не имеющая аналогов в мировой технике ракета ЗМ-54Э - относительно небольшое изделие, единственный в мире образец противокорабельного оружия,выполненный по трехступенчатой схеме. В соответствии с опубликованной информацией, ракета выстреливается из торпедного аппарата подводной лодки в специальной капсуле, защищающей ее основные элементы от воздействия морской воды под избыточным давлением до 5 атм. После выхода в воздух капсулы отстреливается ее передняя крышка, и ракета выходит из нее под действием тяги стартового двигателя. По выгорании топлива стартовая ступень отделяется. Затем раскрываются аэродинамические поверхности ракеты и запускается турбореактивный двигатель маршевой ступени. Ракета начинает маловысотный автономный полет со скоростью 660-860 км/ч.

При подходе к району ожидаемого нахождения цели ракета выполняет «горку» с включением активной радиолокационной головки самонаведения. После обнаружения цели ракета вновь снижается. Происходит отделение так называемой боевой ступени, выполненной по аэродинамической схеме «несущий корпус» с цельно-поворотным хвостовым оперением и оснащенной твердотопливным ракетным двигателем, которая атакует цель и поражает ее подрывом боевой части массой 200 кг. Дальность стрельбы составляет до 220 км, из которых последние два десятка проходятся боевой ступенью на скорости до 2500 км/ч. При отсутствии капсулы ракета короче (8,132 м вместо 8,22 м), тоньше (0,514 м против 0,534 м) и легче (1,95 т вместо 2,275 т).

Модификация ЗМ-54ТЭ предназначена для надводного старта из вертикальной пусковой установки ЗС-14А и поставляется в транспортно-пусковом стакане диаметром 0,63 м, длиной 8,9 м, массой 3,654т.

Разработаны также модификации без сверхзвуковой боевой ступени - ЗМ-54ТЭ1 (дляС1иЬ-1Ч)иЗМ-54Э1 (для Club-S). К достоинствам этих вариантов относятся меньшая длина (6,109 м и 6,2 м), что позволяет разместить ракету в торпедном аппарате западного производства. Кроме того, эти модификации дешевле и несут более мощную боевую часть (массой 275 кг) на большую дальность (400 км). Обе консоли крыла складываются в сторону хвоста ракеты, убираясь в ниши, выполненные в баковых отсеках. В этом состоит одно из главных отличий ЗМ-54ТЭ от ЗМ-54Э, где при наличии твердотопливной боевой ступени из-за жестких габаритных ограничений правая консоль убирается к хвосту, а левая - к носовой части ракеты.

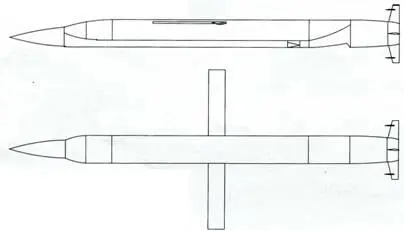

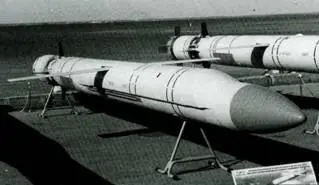

Крылатая ракета ЗМ-54Э/ЗМ-54ТЭ .

Крылатая ракета ЗМ-54Э1/ЗМ-54ТЭ1 .

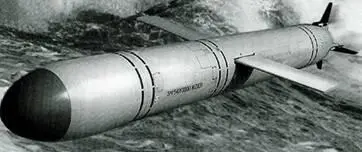

Крылатая ракета ЗМ-54Э1, ЗМ-54ТЭ1 .

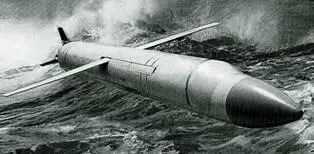

Крылатая ракета ЗМ-54Э/ЗМ-54ТЭ .

Вверху: пусковая установка ЗС-14Э ракет комплекса Club на фрегате пр. 11356.

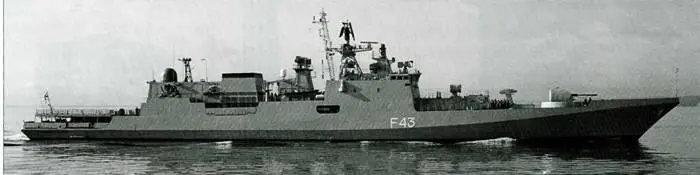

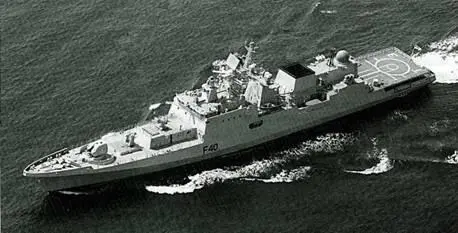

Фрегат пр. 11356 Trishul индийских ВМС.

Ракеты ЗМ-54ТЭ1 и ЗМ-54ТЭ по техническому облику ближе к противокорабельной модификации американского «Томагавка». Эти варианты ракеты целесообразно применять против сла-бозащищенных целей, в то время как ЗМ-54Э1 и ЗМ-54Э предназначены для решения традиционной для отечественного флота боевой задачи - действий против кораблей, прикрытых мощной противовоздушной обороной.

Кроме того, на международных салонах и выставках демонстрировались и предназначенные для действий по стационарным наземным целям ракеты ЗМ-14Э и ЗМ-14ТЭ. Ракеты размещаются, соответственно, в капсуле длиной 6,2 м и диаметром 0,534 м при массе 1,777 т и транспортно-пусковом стакане длиной 8,9 м и диаметром 0,65 м при массе 3,205 т. Дальность полета составляет 300 км при скорости 660-860 км/ч. Обеспечивается возможность полета по сложному маршруту, например, в обход зон ПВО: с огибанием рельефа местности на высоте 50-150 м. Над морем ракета летит на высоте 20 м. На основном участке траектории используется автономная система управления с коррекцией от спутниковой навигационной системы, в районе цели - помехозащищен-ная радиолокационная система.
