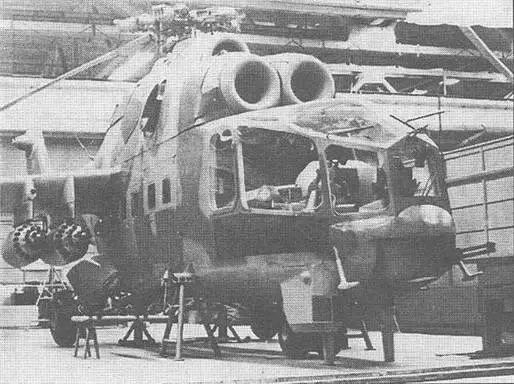

Макет вертолета Ми-24 (окончательный вариант)

Концепция "воздушной боевой машины пехоты" была разработана М.Л.Милем в первой половине 60-х годов. К этому времени, в возглавляемом им ОКБ был накоплен немалый опыт постройки вооруженных вертолетов и Генеральный конструктор выступил с предложением своей концепции командованию Вооруженных Сил Советского Союза. У него нашлись союзники из числа молодых военных теоретиков из научно-исследовательских институтов ВВС и Академии Сухопутных войск, но были и противники, в основном высокопоставленные чиновники Министерства Обороны во главе с тогдашним министром маршалом Р.Я.Малиновским, предпочитавшие боевым вертолетам более традиционные средства вооруженной борьбы.

Миль сумел в 1967 г.уговорить относившегося всегда с пониманием к идее вооруженного вертолета первого заместителя министра маршала Гречко провести научно-технический совет, посвященный данной проблеме. ОКБ подготовило впечатляющие плакаты, отображавшие новую концепцию. Миль столь глубоко проработал все основные вопросы, детально влезая в сугубо военные проблемы, что даже благожелательно относившийся к нему Гречко не выдержал и попросил главного конструктора оставить хоть что-нибудь для изучения военным специалистам. Их отзывы были самыми различными, в том числе и резко негативными. Так, начальник Главного политического управления Советской Армии генерал А.А.Епишев заявил: "Нужно посадить главного конструктора на вертолет и отправить на нем повоевать, что бы он сам убедился какую ерунду предлагает". Новая техника как всегда с трудом преодолевала заслоны ретроградов, но, в целом, предложение Миля было одобрено. Большую роль сыграла поддержка начальника ЦНИИ-30 генерала Мо-лоткова. ОКБ получило задание готовить Техническое предложение.

ОКБ М.Л.Миля очень быстро подготовило два техпредложения, первое: семитонного вертолета с одним перспективным двигателем ТВЗ-117 и второе: вертолета весом в 10,5 т и двумя такими же двигателями. В сборочном цехе рабочие соорудили три варианта макета вертолета и пять вариантов его носовой части с целью выбора наиболее рационального размещения летчика и оператора. ОКБ Н.И.Камова тоже подключилось к программе и предложило более дешевое решение проблемы: вооруженный вариант уже существующего и широко применяемого во флоте корабельного вертолета Ка-25. Ухтомским вертолетным заводом давно уже производились работы по оснащению этого аппарата различными системами вооружения, в том числе и ракетами класса воздух-поверхность. Некоторые из военных специалистов склонялись принять предложение Камова, но в конечном счете преобладало решение оснастить отечественные Вооруженные Силы более новым и мощным боевым средством. Был учтен, кроме того, и больший опыт ОКБ Миля в создании вооруженных вертолетов.

Окончательный выбор пал на предложение двухдвигательного вертолета Миля. Военные приняли аванпроект, но потребовали заменить предложенную ОКБ пушку ГШ-23 на высокотемпный крупнокалиберный пулемет и предусмотреть в качестве основного противотанкового средства не реально существовавшие управляемые ракеты, а еще только разрабатывавшийся перспективный комплекс "Штурм" со сверхзвуковой ракетой и полуавтоматической системой наведения. Вертолет должен был быть оснащен новым прицельным комплексом, включавшим стабилизированный прицел оператора и автоматический прицел летчика, лазерный дальномер. По мере разработки вертолет предусматривалось оборудовать круглосуточными обзорно-прицельными системами и элементами обороны от средств поражения.

Боевой вертолет, по сравнению с вертолетами другого назначения, должен был иметь по заданию большие скорости в горизонтальном полете, лучшие маневренные характеристики, позволяющие обеспечить скрытый подход к цели и сократить время пребывания над ней, и большую энерговооруженность для маневра по вертикали. Основной задачей при создании вертолета Ми-24 было получение следующих данных: максимальной скорости не менее 320-350 км/ ч, статического потолка 1500-2000 м при повышенной температуре наружного воздуха и максимальную нагрузку 1,75 при скоростях 100-250 км/ч.

Разработка эскизного проекта вертолета В-24 (в ОКБ его изначально называли Ми-24, а в заводской документации: "изделие 240") началась сразу же после выхода 6 мая 1968 г. совместного постановления ЦК КПСС и Совета Министров. Общее руководство всеми работами по вертолету осуществляли генеральные конструкторы М.Л.Миль, а затем,после его смерти, М.Н.Тищенко. Непосредственно возглавлял создание нового вертолета заместитель главного конструктора Вячеслав Александрович Кузнецов, один из старейших советских вертолетостроите-лей. Ведущим конструктором был В.М.Ольшевец, ведущими инженерами по летным испытаниям: В.Д.Зернов, Б.В.Смыслов и др. В августе того же года началось рабочее проектирование, а затем и постройка опытной машины. В феврале 1969 г. правительственная комиссия утвердила макет боевого вертолета.

Проектирование и постройка велись быстрыми темпами и уже летом 1969 г. первый опытный экземпляр вертолета был собран. Быстрый темп разработки В-24 был обеспечен смелым решением М.Л.Миля полностью или частично унифицировать значительную часть наиболее сложных и ответственных агрегатов нового вертолета с уже существовавшими Ми-8 и Ми-14. Это были, в первую очередь, двигатели, втулка и лопасти несущего винта, рулевой винт, автомат перекоса, части трансмиссии. Опробованный на Ми-14 новый двух-вальный двигатель ТВ-3-117 главного конструктора С.П.Изотова был в то время одним из лучших и не уступал по своим показателям зарубежным образцам. Он имел взлетную мощность 2200 л.с, номинальную - 1700 л.с, удельный вес 0,117 кг/л.с. и удельный расход 0,23-0,265 кг/л.с. час. В случае остановки одного из двигателей другой автоматически переходил на взлетный режим. Запуск двигателей производился от вспомогательной силовой установки АИ-9В.

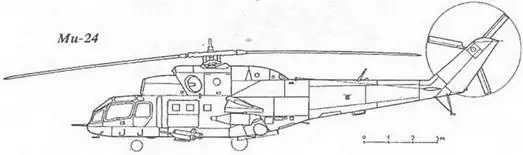

Двухдвигательный вертолет В-24 имел классическую одновинтовую схему с пятилопастным несущим и трехлопастным рулевым винтами. Крыло служило не только консолью для подвески вооружения, но и несло на установившемся полете 19-25% веса машины. Внешние обводы вертолета имели хорошо обтекаемые аэродинамические формы. Особое внимание при проектировании было обращено на снижение лобового сопротивления, площадь эквивалентной пластинки миделя вертолета в транпортном варианте составила 2-2,15 м2, а в боевом - 2,75 м2(на Ми-8: 3 м2)
